作为设备供电的核心组件，电源管理芯片的稳压、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY89456 电源管理芯片。
一、原生集成：一体化架构设计，适配大屏显示设备供电需求

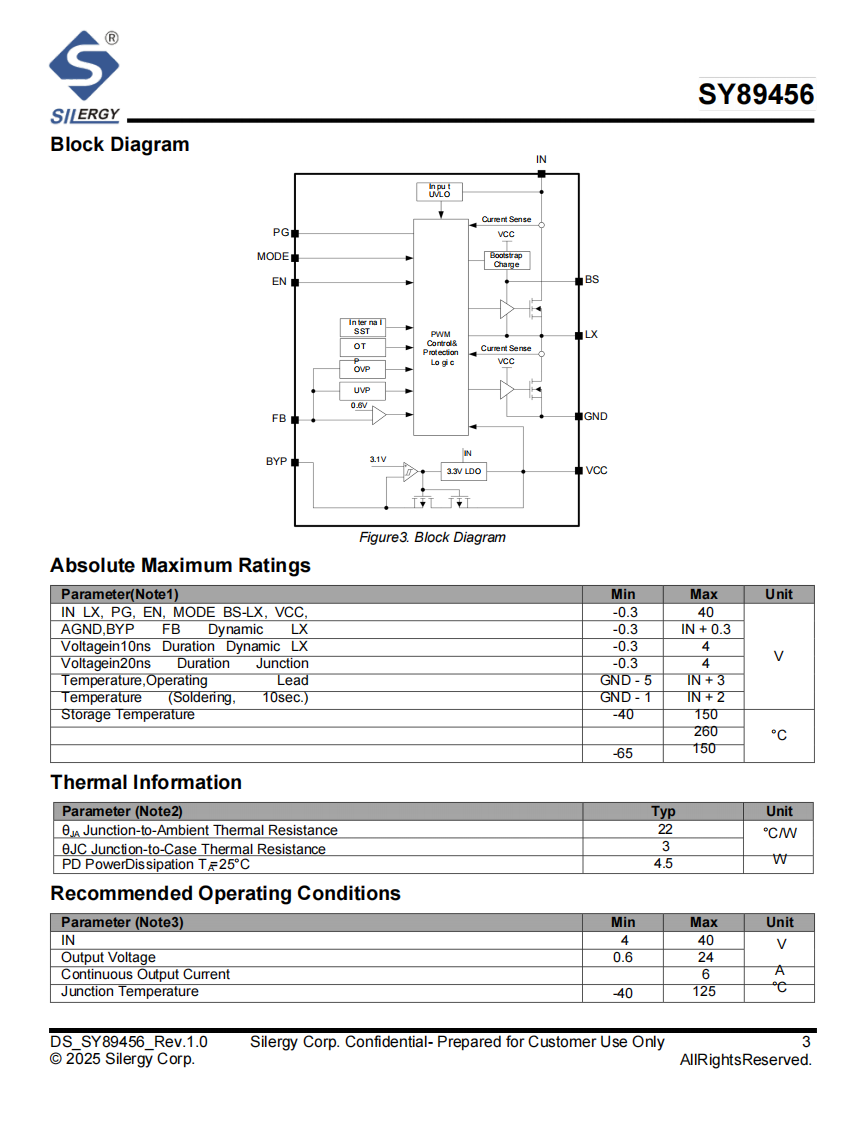

SY89456 并非简单的控制电路与功率器件的组合拼接，而是立足于液晶电视、机顶盒、显示器全场景需求的一体化原生架构设计。芯片原生集成低导通电阻上下管功率 MOSFET、内部软启动电路、3.3V 内置 LDO、外部旁路供电开关、电源良好指示电路、输出自动放电电路、恒导通时间纹波控制电路、可编程工作模式与限流电路，在 QFN2×3-14 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配液晶电视、机顶盒、显示器的一站式解决方案。
二、五大核心技术亮点，破解大屏显示设备设计痛点
SY89456 具备 4V 至 40V 宽输入电压范围，可稳定输出 6A 连续负载电流，峰值限流最高可达 14A，开关频率伪恒定 500kHz，集成上下管低阻功率开关与多重保护功能，采用 QFN2×3-14 小型封装，整体架构兼顾宽压适配与大电流输出能力。
亮点一：核心精准调控技术
芯片采用恒导通时间与纹波基底控制架构，全温区基准电压精度达 0.6V±1.5%，输出电压可在 0.6V 至 24V 范围内灵活配置，支持 99% 占空比工作，无需复杂补偿网络即可稳定运行。
亮点二：全工况高效运行控制
内部上管功率 FET 导通电阻 38mΩ，下管同步 FET 导通电阻 19mΩ，有效降低导通损耗，CCM 模式下伪恒定 500kHz 频率缩小外围体积，支持 PFM/FCCM 轻载模式切换，适配全负载段高效运行。
亮点三：输出性能优化功能
芯片内置内部软启动电路限制浪涌电流，软启动时间典型值 1ms，具备超快负载瞬态响应能力，搭配前馈网络可进一步优化动态性能，输出自动放电功能确保关机无残留电压。
亮点四：超低启动与静态功耗
芯片静态电流典型值 60μA，关断电流低至 6μA，支持外部 3.3V 旁路供电输入，自动切换旁路开关降低系统整体功耗，轻载 PFM 模式下进一步降低待机损耗。
亮点五：全维度硬件安全保护
芯片具备逐周期峰谷与反向电流限制，峰值限流最高 14A，输出欠压保护采用打嗝模式，欠压阈值 50% VREF，过温保护阈值 150℃，回差 15℃自动恢复，同时集成输入欠压锁定、输出过压保护多重防护。
三、产品核心价值与定位
总体而言，SY89456 绝非一款简单的 “电源管理芯片”，而是矽力杰针对液晶电视、机顶盒、显示器、高功率无线 AP 应用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。芯片可应用于液晶电视、网络电视、3D 电视、机顶盒、显示器、高功率无线 AP 等场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY89456 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的显示设备、网络设备在大屏显示与通信领域实现更高效、更可靠的落地。在宽压输入、大电流、小体积、高可靠的工业与消费类电源需求持续增长的行业趋势下，SY89456 以 40V 宽压、6A 大电流、高集成、多保护特性，成为中高压大电流降压方案的优选器件，有效简化外围设计、降低系统成本。
