突破便携智能设备供电 3 大核心痛点！SQ28706：小体积大电流 + 高能效快响应的五大核心优势
便携智能设备存在小体积封装难以承载大电流供电、电池供电场景低静态功耗与全负载高效转换难以兼顾、小型化供电系统安全防护与稳压精度不足的核心痛点。作为设备供电的核心组件，电源管理芯片的稳压、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SQ28706 电源管理芯片。
一、原生集成：一体化架构设计，适配便携智能设备需求

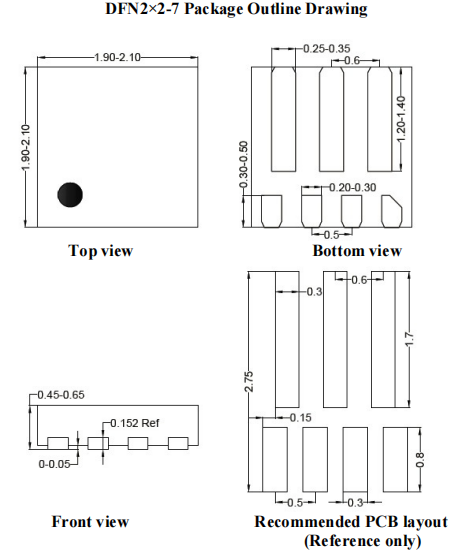

SQ28706 并非简单的控制电路与功率器件的组合拼接，而是立足于便携智能设备全场景需求的一体化原生架构设计。芯片集成低导通电阻主开关与同步开关、内置输入欠压锁定电路、集成内部软启动电路、搭载输出自动放电功能、支持 100% 压差工作模式、配置使能控制与电源良好指示功能、采用 Instant PWM 控制架构、集成过流过热保护电路。在 DFN2×2-7 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配机顶盒、USB Dongle、智能手机的一站式解决方案。
二、五大核心技术亮点，破解便携智能设备设计痛点

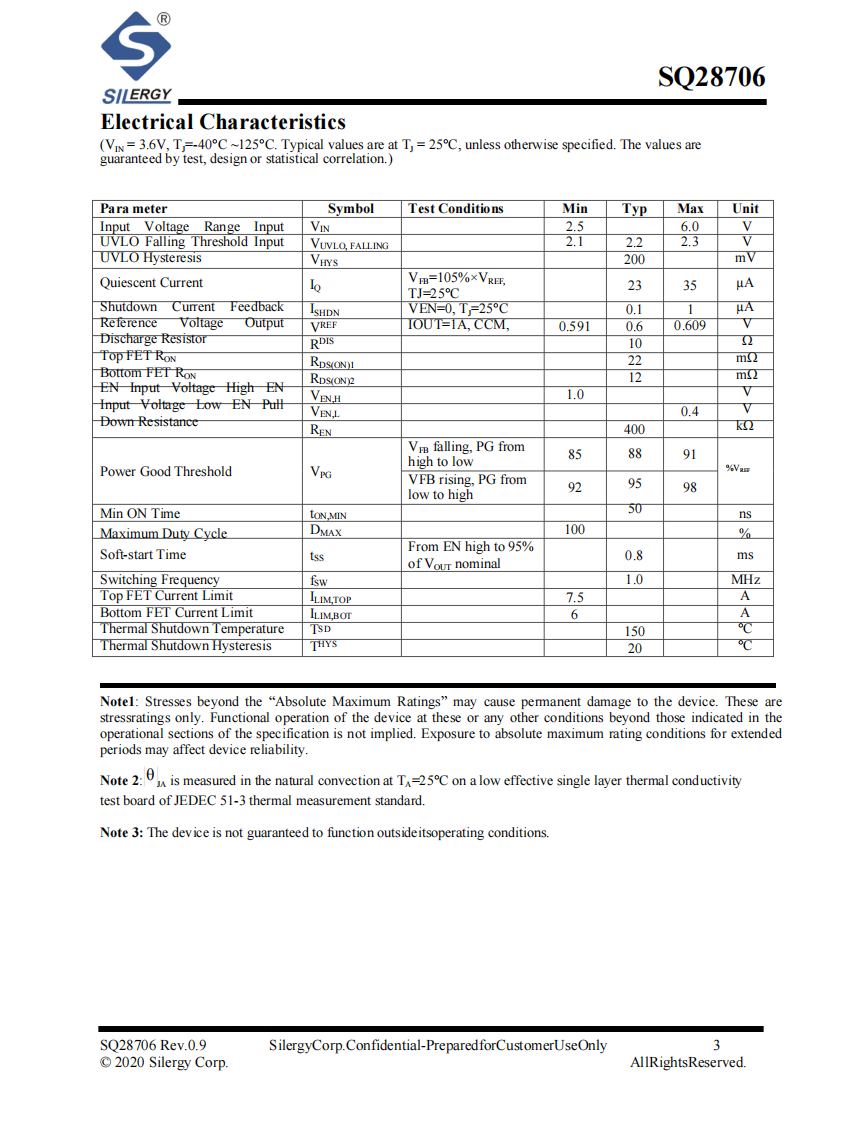

SQ28706 采用 2.5V 至 6V 输入电压范围设计，可输出最大 6A 连续负载电流，内置高低侧功率开关管，开关频率固定为 1.0MHz，集成同步整流与多重保护功能，采用 DFN2×2-7 小型化封装，满足便携设备小体积大电流供电需求。
亮点一：核心精准调控技术
采用 Instant PWM 控制架构实现超快速动态响应，反馈参考电压精准为 0.6V，输出电压可通过反馈电阻分压灵活配置，最小导通时间低至 100ns，保障大电流输出下的稳压精度。
亮点二：全工况高效运行控制

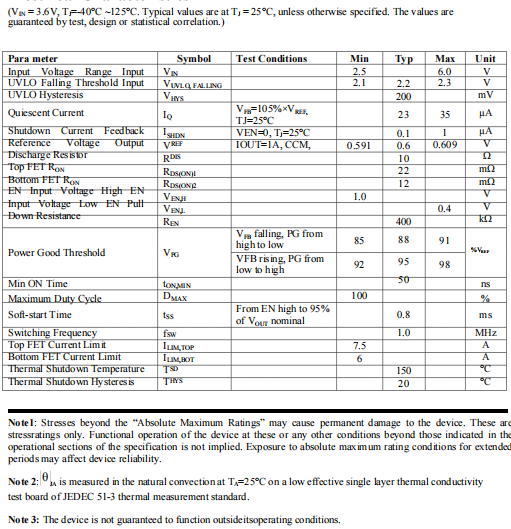

内部集成超低导通电阻开关管，高端开关 RDS (ON) 为 22mΩ、低端开关 RDS (ON) 为 12mΩ，静态电流低至 23μA，支持 100% 压差工作模式，全负载区间保持高效率转换。
亮点三：输出性能优化功能
内置内部软启动电路限制浪涌电流，软启动时间典型值 0.8ms，输出自动放电功能快速泄放输出端电荷，1.0MHz 开关频率缩小外部电感与电容体积，降低输出纹波。
亮点四：超低启动与静态功耗
关断电流低至 0.1μA，静态工作电流仅 23μA，输入欠压锁定阈值典型值 2.2V，低启动电压适配电池供电场景，轻载下保持超低功耗运行。
亮点五：全维度硬件安全保护
搭载打嗝模式短路保护，内置高端 7.5A、低端 6A 过流保护阈值，过热关断温度典型 150℃，过热迟滞 20℃，同时具备过压保护与输入欠压锁定，全方位保障芯片与终端设备安全。
三、产品核心价值与定位
总体而言，SQ28706 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携智能设备，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。芯片可广泛应用于机顶盒、USB Dongle、媒体播放器、智能手机等终端设备。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SQ28706 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的智能终端产品在消费电子领域实现更高效、更可靠的落地。在消费电子小型化、大电流、高能效的行业趋势下，SQ28706 以小体积、大电流、高集成、强防护的核心优势，成为便携智能设备供电方案的优选器件，有效降低系统设计复杂度与 BOM 成本。
