1 简介
EFM8SB1 UART Bootloader是官方的引导程序，用于EFM8SB1系列微控制器。它可以通过UART接口将固件传输到EFM8SB1微控制器中进行更新或配置。

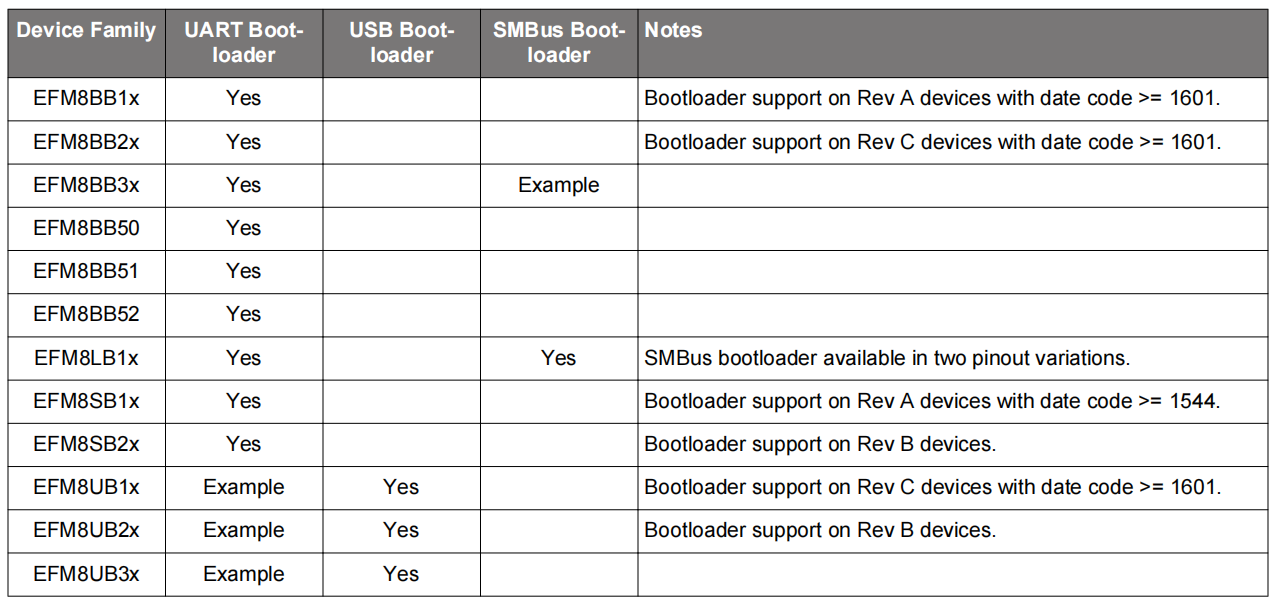

EFM8各型号及其支持的固件升级方式如下图所示：
2 原理
2.1 固件升级流程

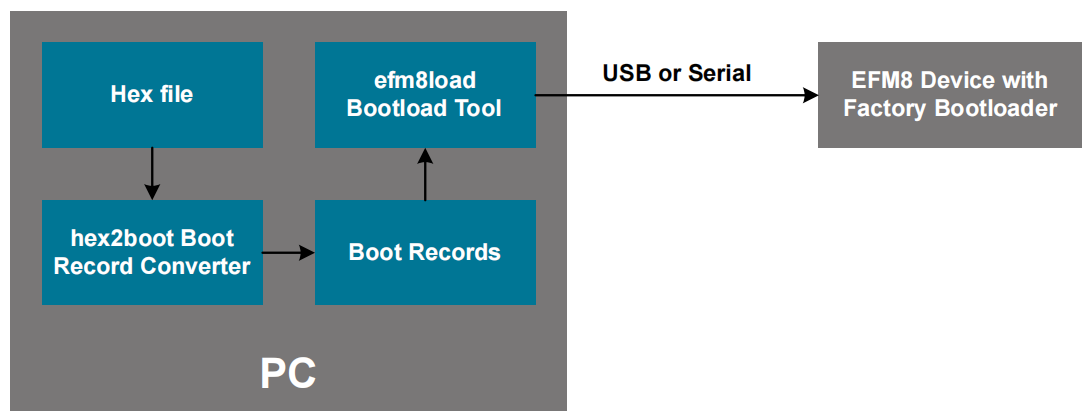

升级流程图如下：
简单来说就是先新固件（.hex文件）通过hex2boot工具转换成boot格式文件（.efm8），然后使用efm8load工具经串口将新固件下载到MCU。
2.2 内存分布
EFM8的Flash没有单独区分Boot和App，全都都放在同一块用户内存里面。其中，官方Bootloader的大小为512byte，存放在MCU Flash的最后512byte中。
EFM8 Flash分区如下：
| 分区 | 起始地址 | 大小(byte) |
|---|---|---|
| App | 0x0000 | flash size - 512 |
| Boot | flash size - 512 | 512 |

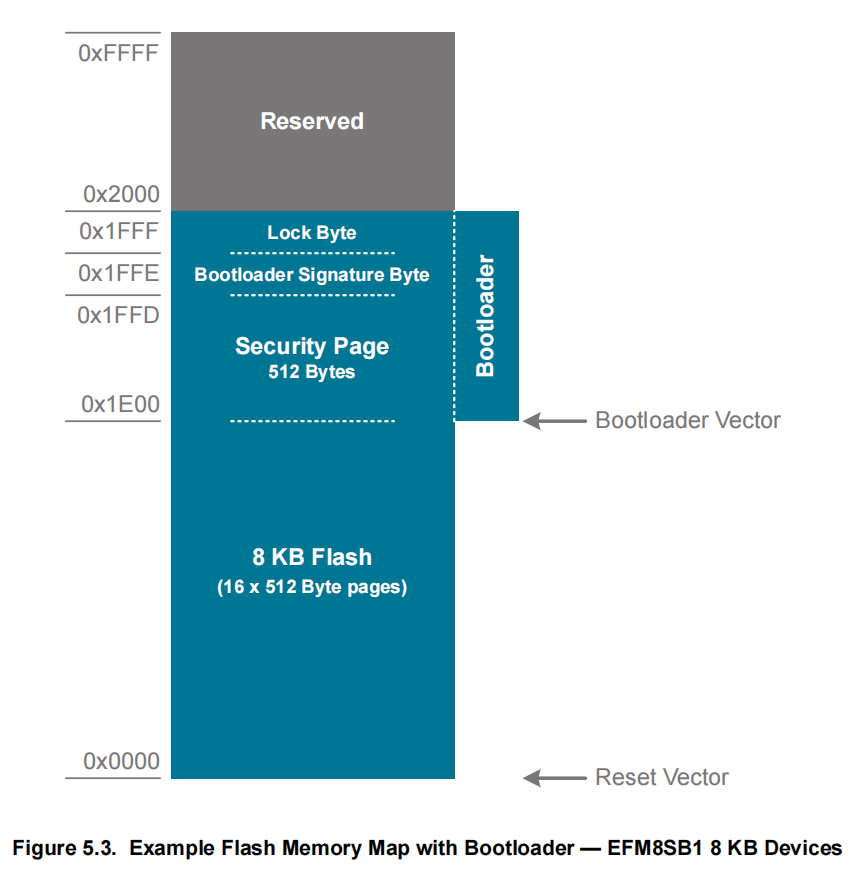

以EFM8SB10F8G为例，其Flash大小为8K，内存分布如下：
例子2： EFM8SB10F2G的Flash大小为2K，所以App分区的地址为0x0000-0x5FF，大小为1.5K，Bootloader分区的地址为0x600-0x7FF，大小为0.5K。
2.3 引导程序启动方式
根据官方手册描述，进入引导程序的方式有以下3种，但实际上，第1种方式似乎不起作用，第3种方式我没试过，仅供参考。
- 内存地址0x0000的值为0xFF（即没有app或者app不完整），上电自动运行boot程序。
- MCU上电时检测到C2D引脚被拉低，会自动进入boot程序。
- App运行时把0x0000的值改为0xA5，然后软复位，重启后会先进入boot。
3 升级固件
3.1 硬件工具
| 工具 | 名称 | 说明 |
|---|---|---|
| USB转TTL模块 | 如：CH340G/PL2303等 | 用于将USB接口转换为TTL电平，方便与MCU进行通信 |
| JLINK/C2调试器 | 如：JLINK/V2等 | 用于下载和调试MCU的固件，支持JTAG和SWD调试模式 |
3.2 软件工具
| 软件 | 名称 | 说明 |
|---|---|---|
| hex2boot | 固件格式转换工具 | 用于将hex文件转换成efm8文件 |
| efm8load | 固件升级工具 | 用于下载升级MCU的固件 |
上述工具可以在官网上下载AN945SW文件。 找不到的话也可以在下面这个链接下载： https://download.csdn.net/download/ShenZhen_zixian/91149465
3.3 固件
| 固件 | 名称 | 说明 |
|---|---|---|
| Bootloader | 官方引导程序 | 用于下载升级MCU的固件 |
| App | 用户程序 | 升级的固件 |
官方引导程序获取方式：
- 从官网上下载。官网下载的AN945SW文件夹有各种型号的Bootloader。

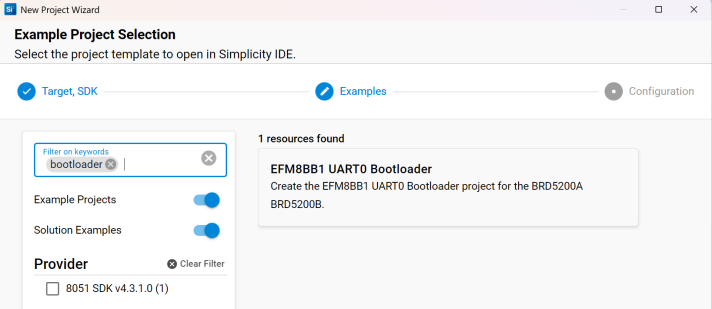

- 从Simplicity Studio运行examples获得。
3.2 烧录引导程序
首先需要将引导程序(Bootloader)烧录到空片中，才能使用UART Bootloader进行固件升级，存放位置为芯片内部Flash的最后512byte。 注：有些芯片可能官方出厂时就已经将引导程序烧录到芯片上了，不需要再烧录Bootloader。
烧录器可以选择官方推荐的C2烧录器，也可以使用JLINK烧录器。
JLINK烧录方法参考文章：EFM8通过JLink烧录固件

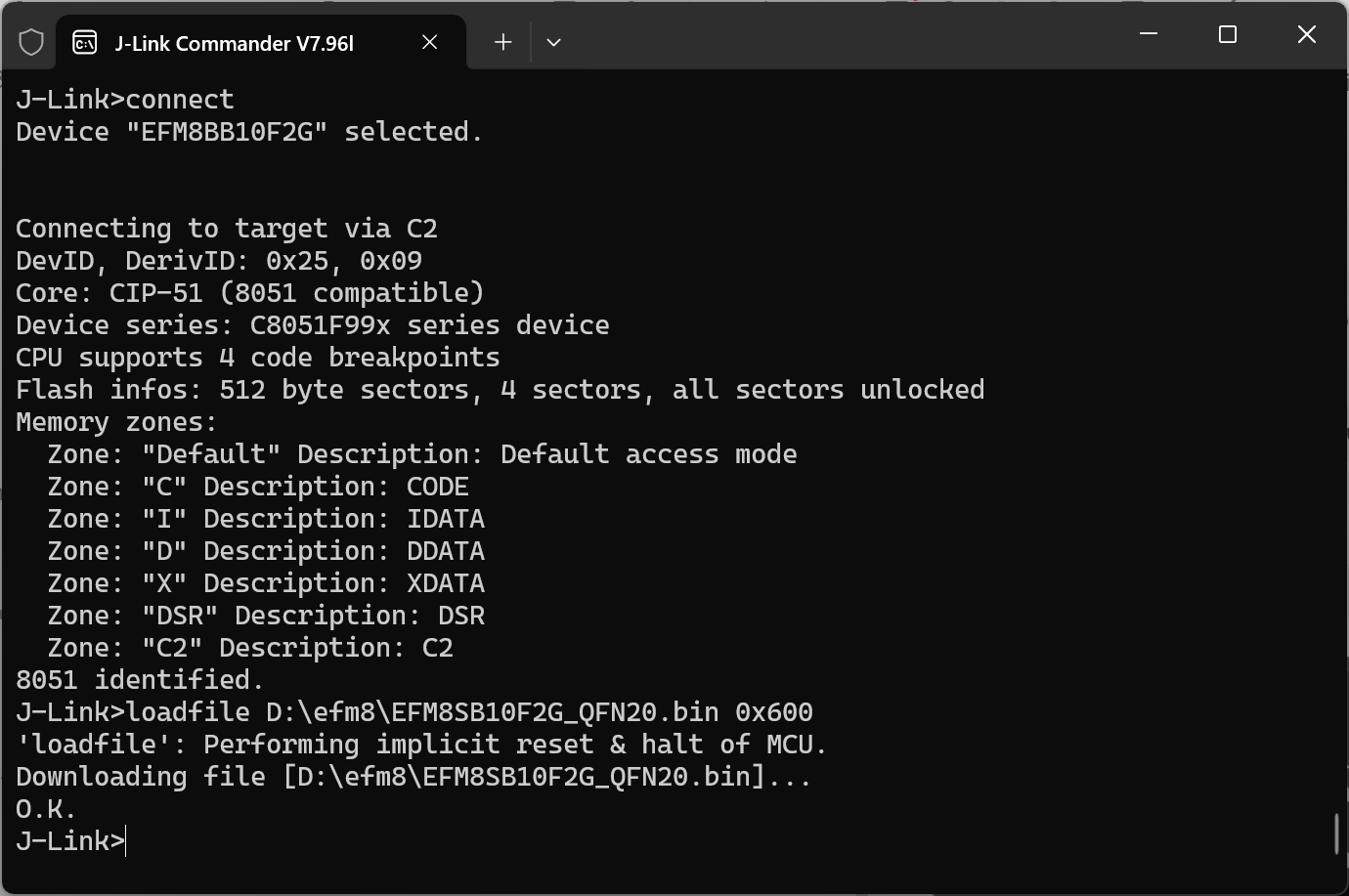

参考示例：
3.3 升级
1.硬件连接 将MCU的串口和PC连接（通过USB转TTL模块）。
| EFM8 | USB转TTL模块 | 说明 |
|---|---|---|
| UART0 TX | RX | MCU串口发，PC串口收 |
| UART0 RX | TX | MCU串口收，PC串口发 |
| GND | GND | 共地 |
| VCC | 3.3V | 电源 |
注：MCU电源和USB转TTL模块可以不共用电源，共地即可。
2.制作升级固件 通过Windows命令窗口，调用hex2boot，将hex文件转换成efm8格式。 命令格式如下：
hex2boot <input_filename> -o <output_filename>使用示例：

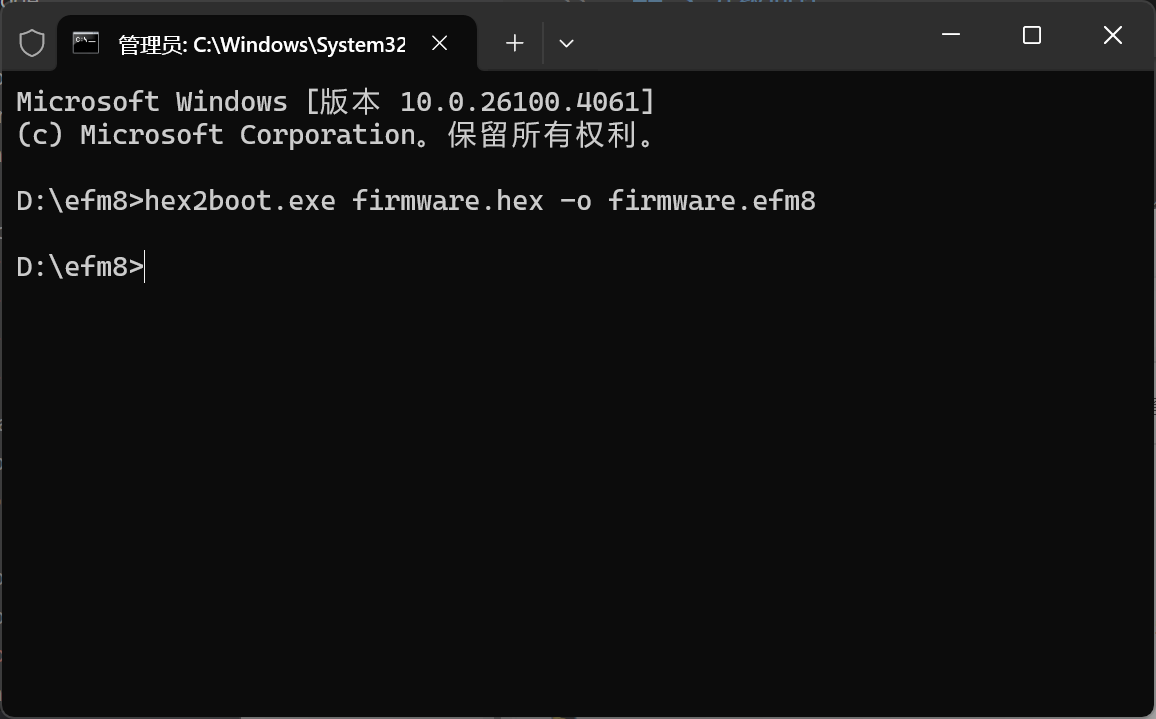

hex2boot.exe firmware.hex -o firmware.efm83.串口升级固件 使MCU进入boot模式。方法参考2.3 引导程序启动方式。
通过Windows命令窗口，调用efm8load，将efm8格式文件经串口传输到MCU。 命令格式如下：
efm8load.exe -p <port> -t <filename>使用示例：
efm8load.exe -p COM4 -t firmware.efm8-p：指定端口号，例如：efm8load.exe -p COM4 firmware.efm8 -t：在下载过程中输出详细信息，例如：efm8load.exe -t firmware.efm8
参考示例：
注：通过输出的信息可以知道升级是否成功。若烧录成功，error的值为0且每一行数据应答都是’@‘。若烧录失败，error的值不为0且每一行数据应答都是’?'。
4 总结
本文介绍了如何通过串口升级EFM8微控制器的固件。需要注意的是，不同的EFM8微控制器可能有不同的引导程序，需要根据具体的芯片型号和引导程序进行升级。
另外，若对官方Bootloader的实现方法感兴趣，可以看下文章EFM8SB1官方Bootloader串口传输协议解析
更多内容，可参考官方文档：AN945: EFM8 Factory Bootloader User’s Guide
