EFM8通过JLink烧录固件

1 前期准备

准备好JLink调试器，并搭载好PC环境。

将JLink调试器与EFM8微控制器通过USB接口连接到PC上。

具体接线如下：

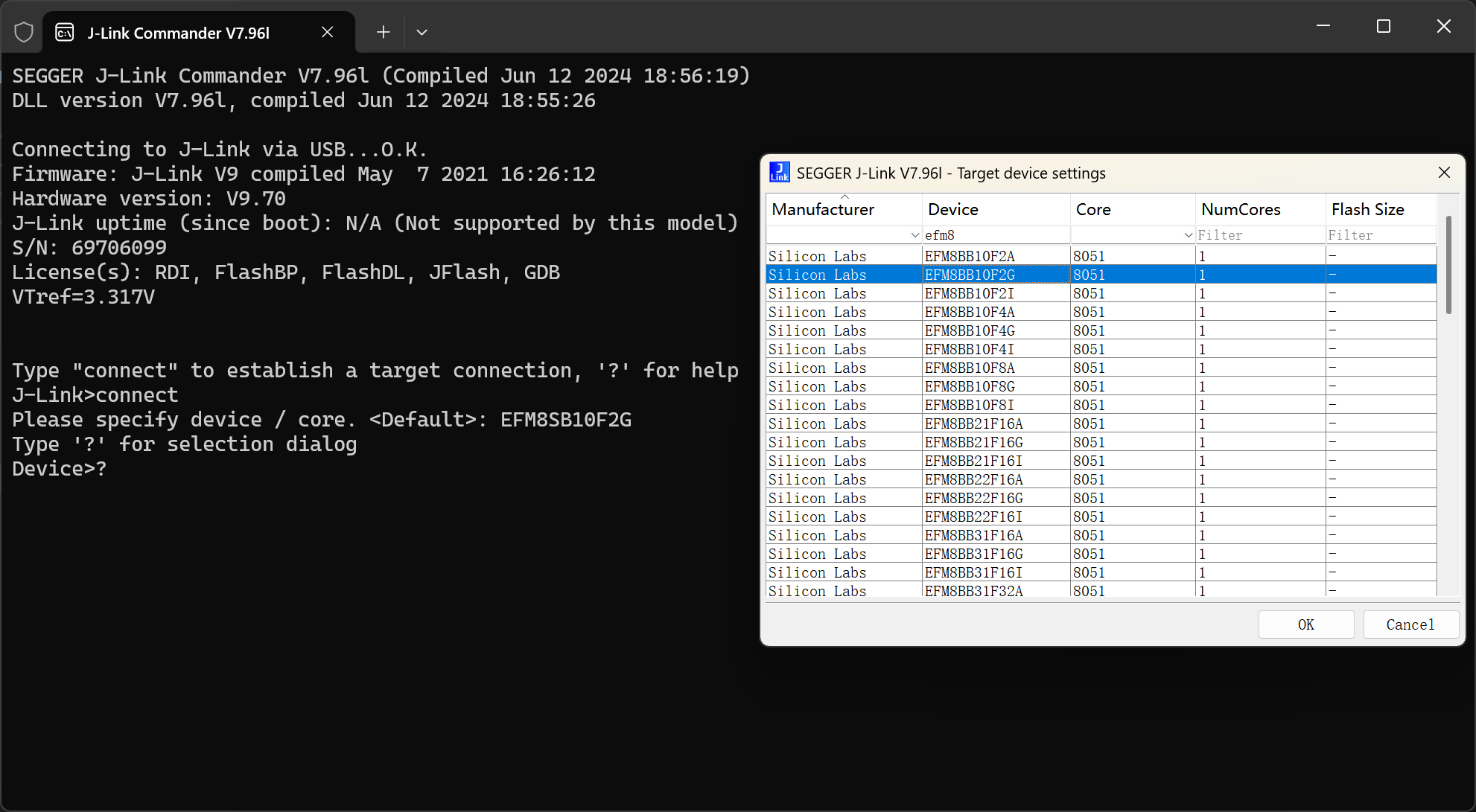

打开J-Link Commander软件，选择正确的芯片型号和接口类型。

具体流程如下： 1.输入命令connect连接MCU。 2.输入命令?选择对应的MCU型号。 3.输入命令C选择C2接口，或者直接按Enter键默认选择C2。 4.输入命令Enter按默认传输速率。

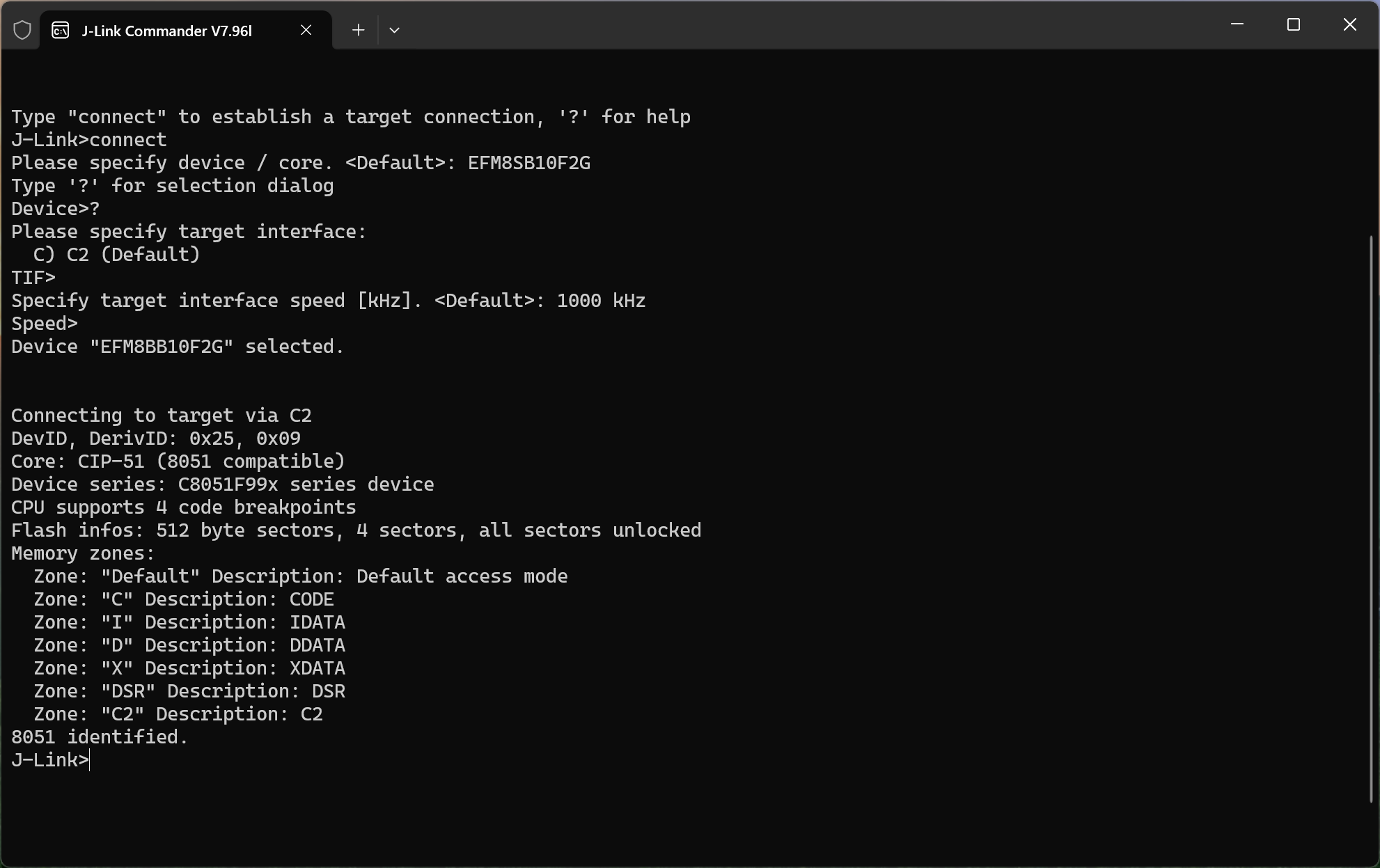

示例如下：在这里插入图片描述

在这里插入图片描述

输入以下命令下载固件：

loadfile <filename> [<addr>] [<options>]

参数	必选/可选	说明
filename	是	待加载的文件路径（支持绝对/相对路径）
addr	否	目标地址（十六进制或十进制）。若未指定：-对于 .hex/.elf 文件：自动解析文件中的地址- 对于 .bin 文件：需显式指定地址
options	否	可选控制参数 .bin：纯二进制文件，需指定地址（如 loadfile firmware.bin 0x08000000）.hex (Intel HEX)：自动解析地址（如 loadfile firmware.hex）.elf：自动解析地址和符号（如 loadfile app.elf）.srec (Motorola S-record)：类似 .hex 格式

使用示例：

loadfile firmware.bin 0x0000

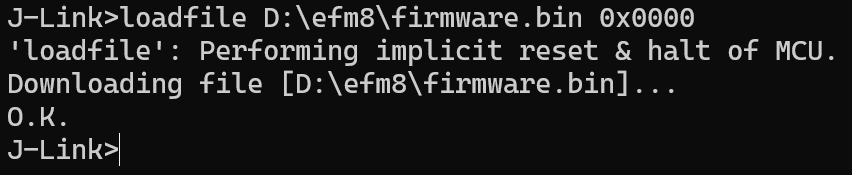

烧录成功时如下图所示：

在这里插入图片描述

下载完成后，需要验证固件是否正确下载到EFM8微控制器中。可以使用Flash读取命令读取Flash中的数据，与下载的固件数据进行对比。

输入以下命令读取Flash数据：

mem<size> <addr> [<count>]

使用示例：

mem 0x0000 0x600

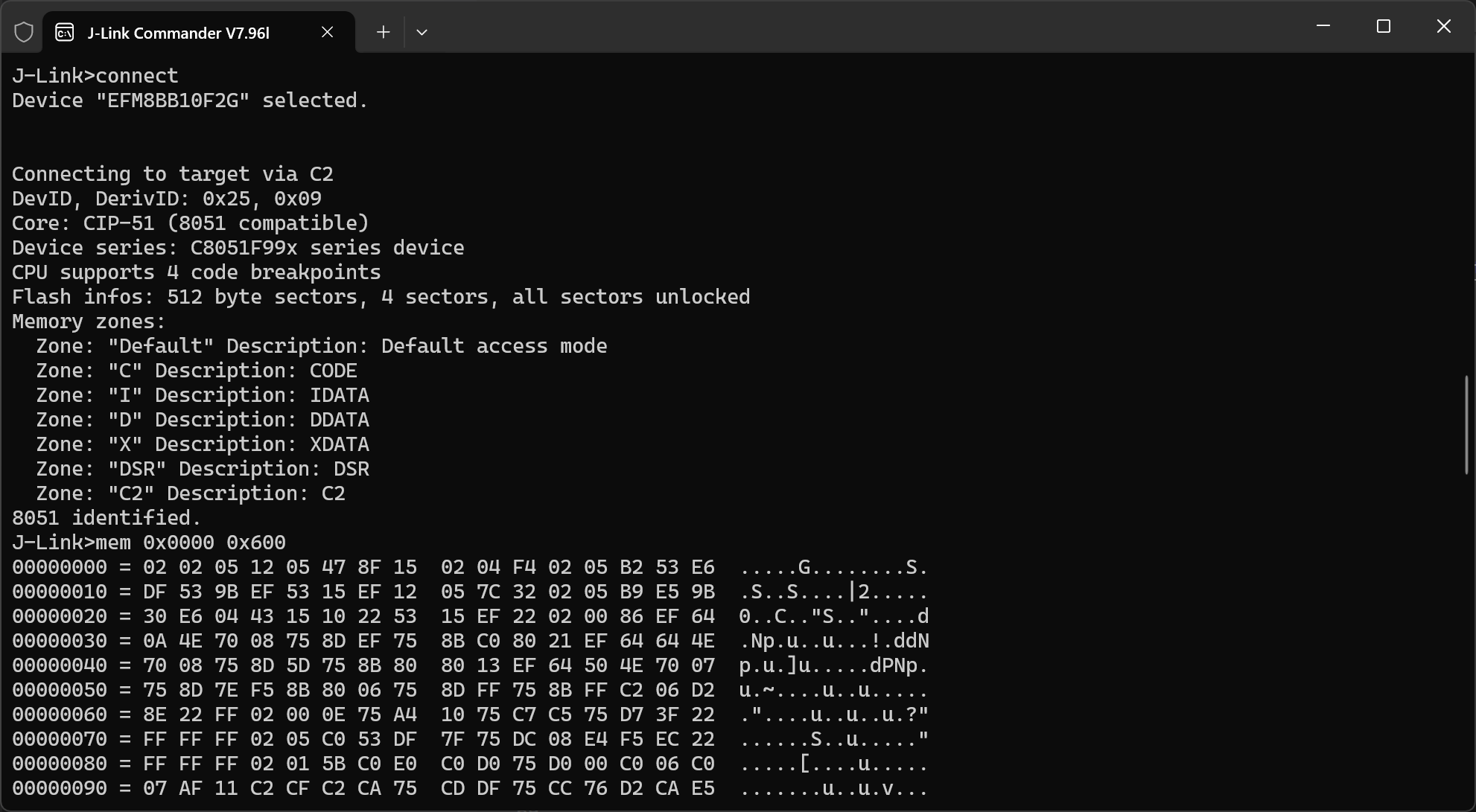

读取结果示例：

在这里插入图片描述

固件下载并验证完成后，即可完成EFM8微控制器的固件烧录。
