艾为LNA全系列解析,全场景覆盖,选型不用再纠结

05/07 13:04
274
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

LNA(低噪声放大器,作为射频前端的“信号守门员”,直接决定终端设备的接收灵敏度、抗干扰能力与通信稳定性。

艾为电子深耕LNA领域十余年,从FM单点破冰,到GNSS实现全球领先,再到蓝牙、4G/5G全面布局,逐步构建起覆盖全场景、全频段的LNA产品矩阵,成为射频前端突围的标杆力量。

今天,我们不仅梳理艾为电子LNA的十余年进阶史,更拆解各系列核心优势、给出精准选型方案,手把手教你如何快速匹配产品落地设计,助力客户高效实现产品升级。

一、 艾为电子LNA发展史:从单点突破到全场景覆盖

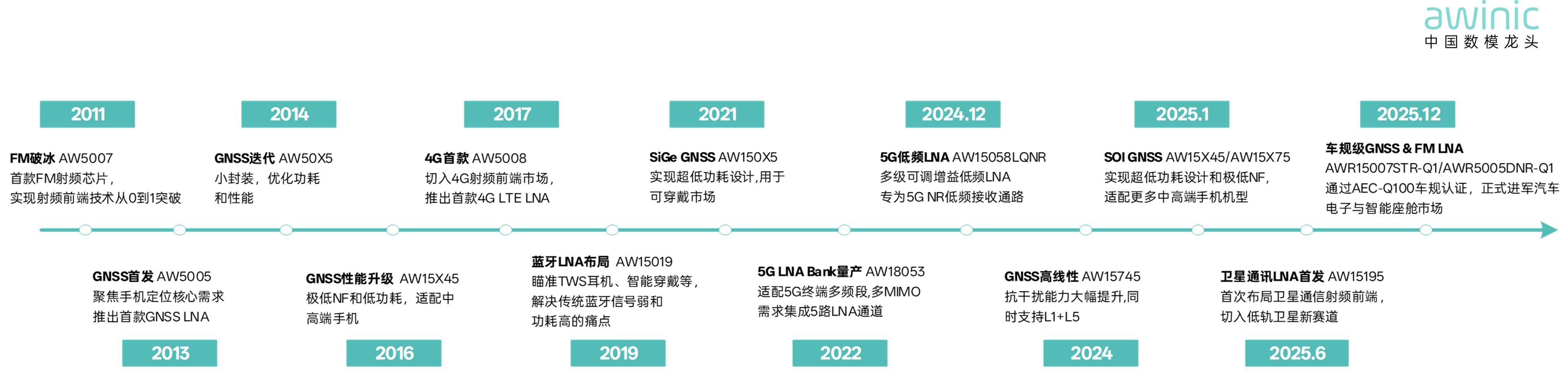

图1:艾为电子LNA发展史

二、  艾为电子LNA全系列产品矩阵:按场景精准选型

艾为电子LNA覆盖FM、GNSS、蓝牙、4G、5G全场景,每款产品均针对特定需求优化,以下按应用场景拆解,精准匹配客户需求:

1.FM LNA免耳机收音首选

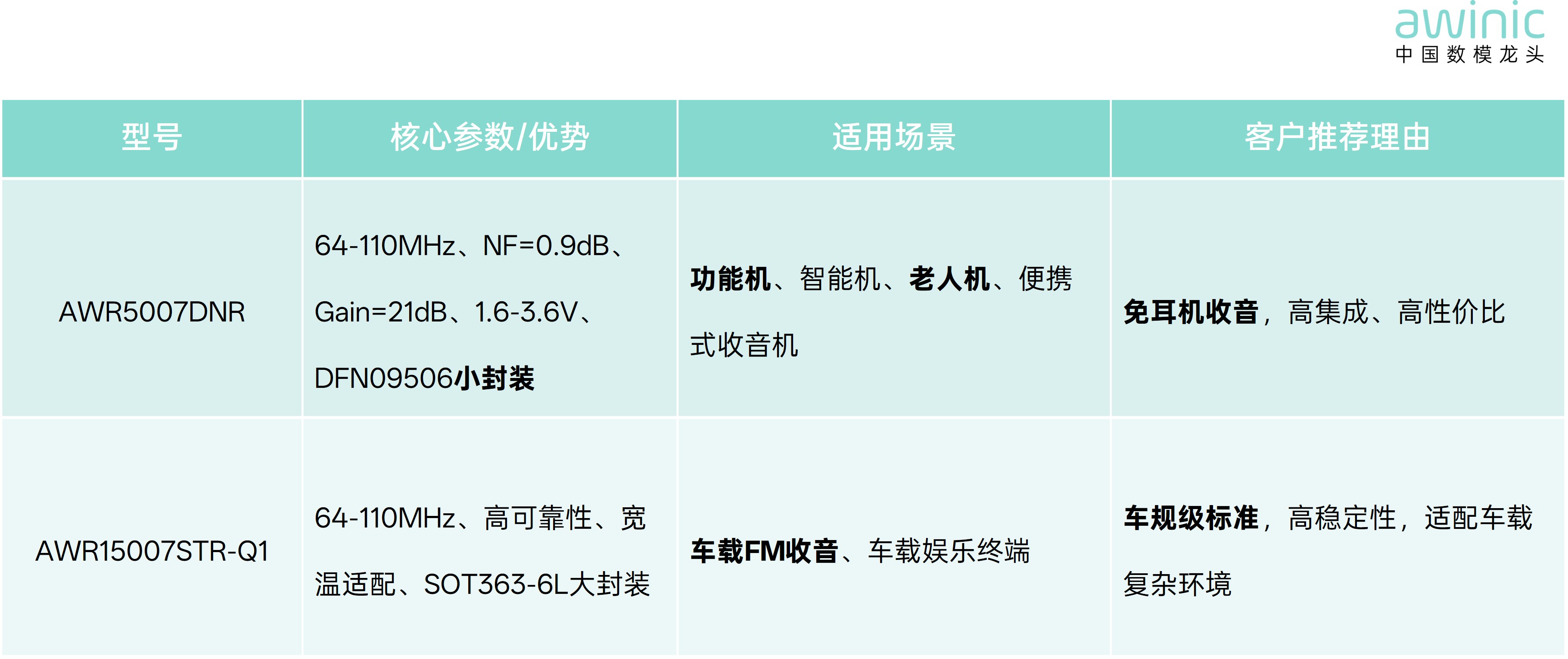

表1  FM LNA选型表

2.GNSS LNA:定位精度标杆(全场景适配,含车规级)

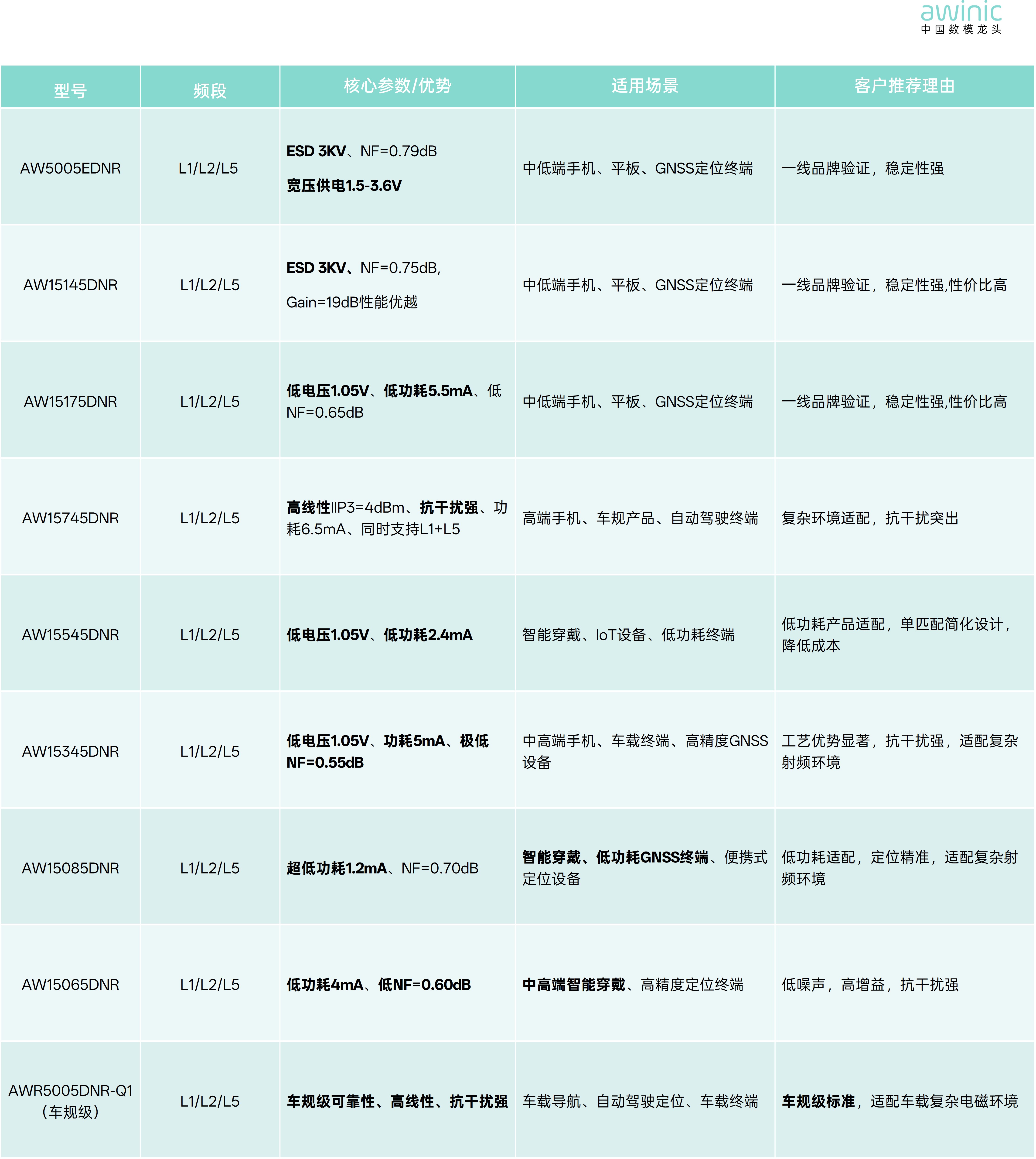

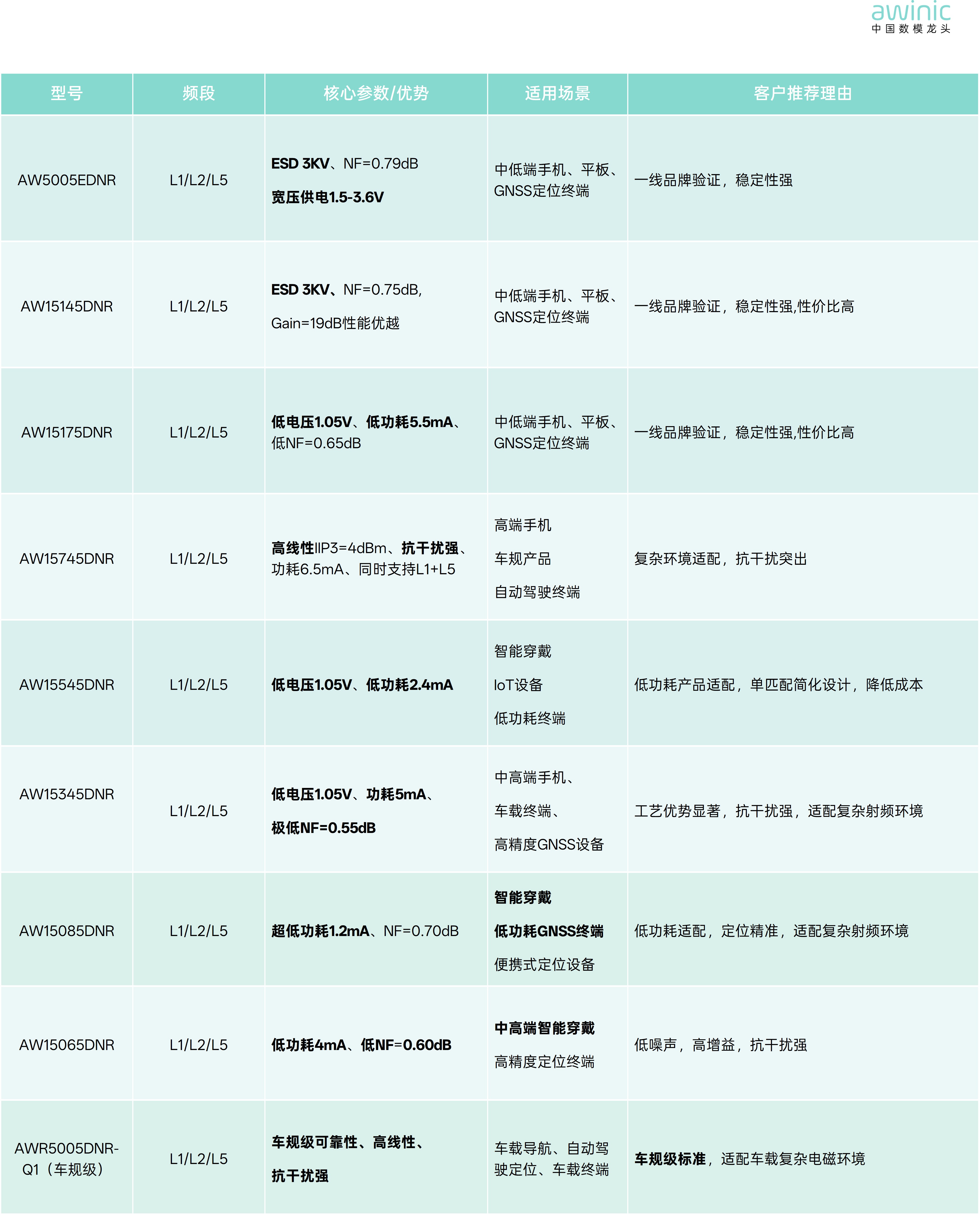

表2  GNSS LNA选型表

3.蓝牙LNA:TWS/穿戴专属(高集成、低功耗)

表3  蓝牙 LNA选型表

4.   4G LTE LNA:中高频段主力(高稳定、易兼容)

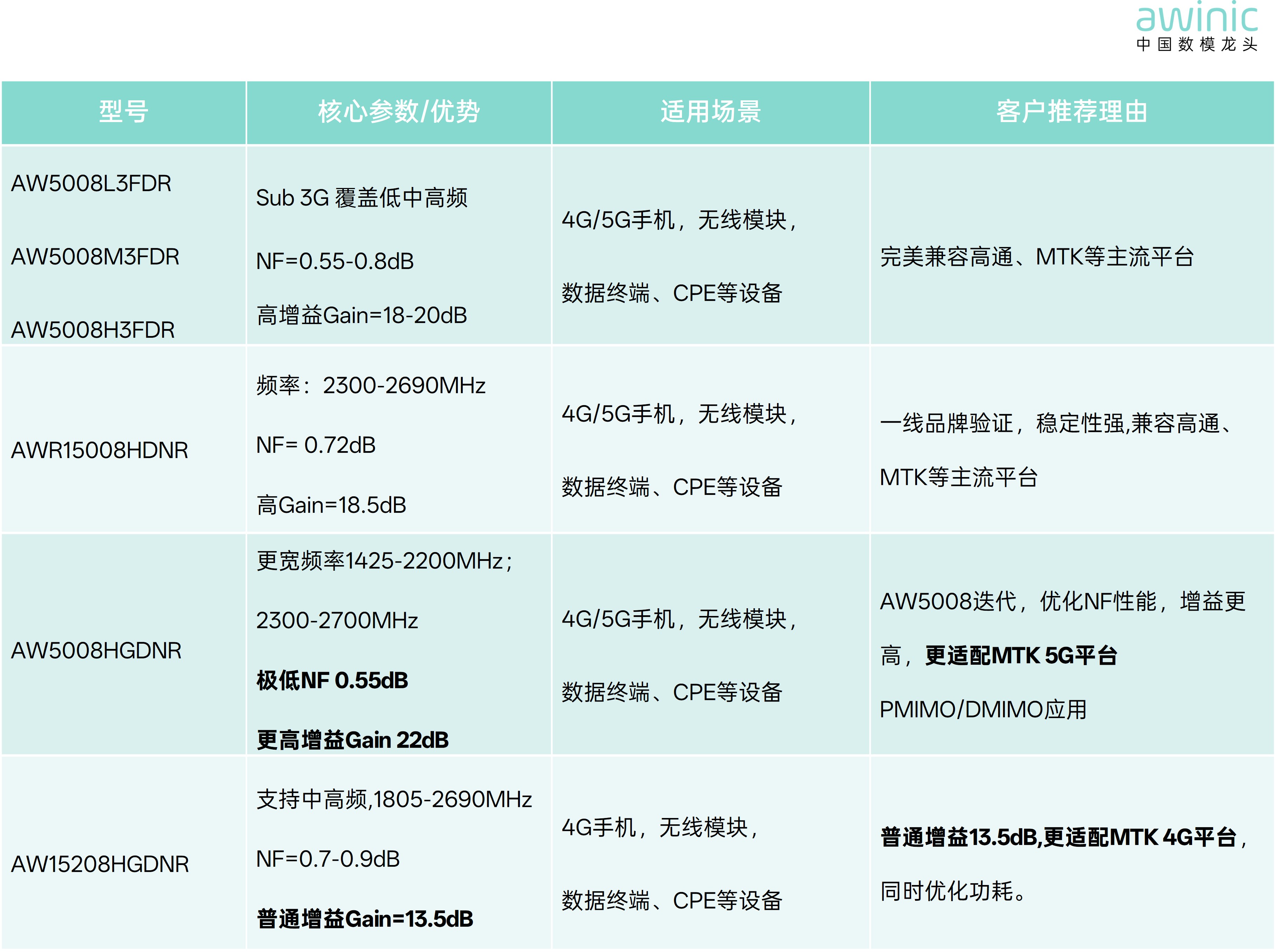

表4  LTE LNA选型表

5.   5G LNA Bank:多模集成方案

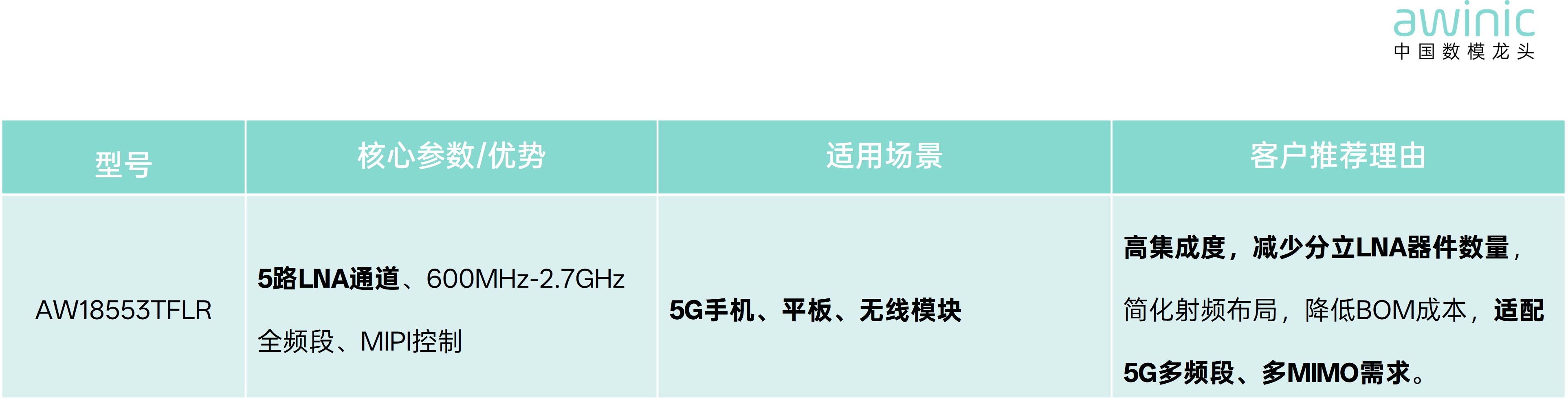

表5  LNA Bank选型表

6.   多级可调增益低频LNA

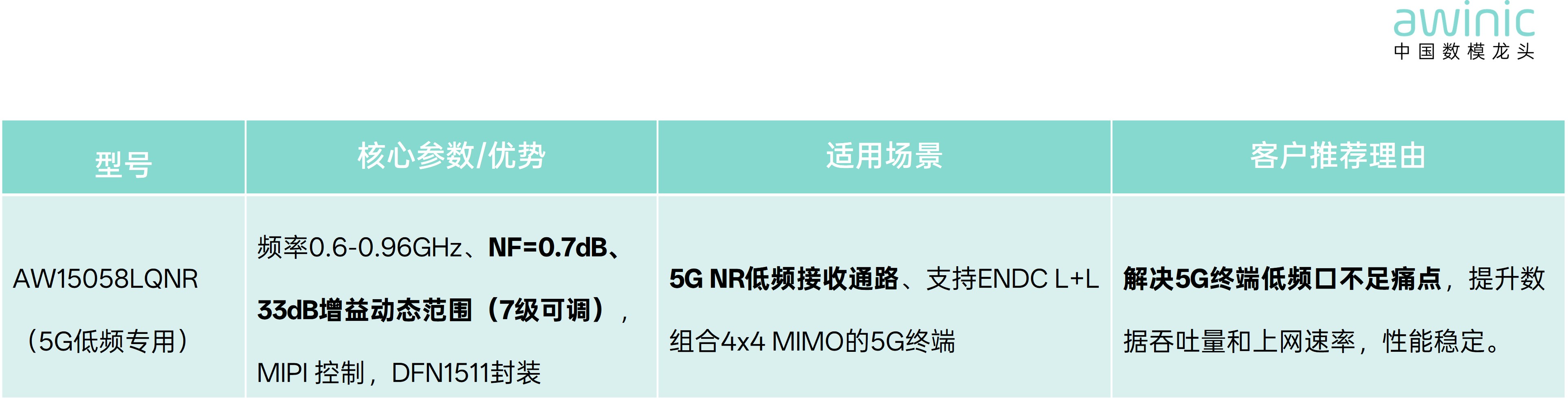

表6  可调增益低频LNA 选型表

7.卫星通讯宽频LNA

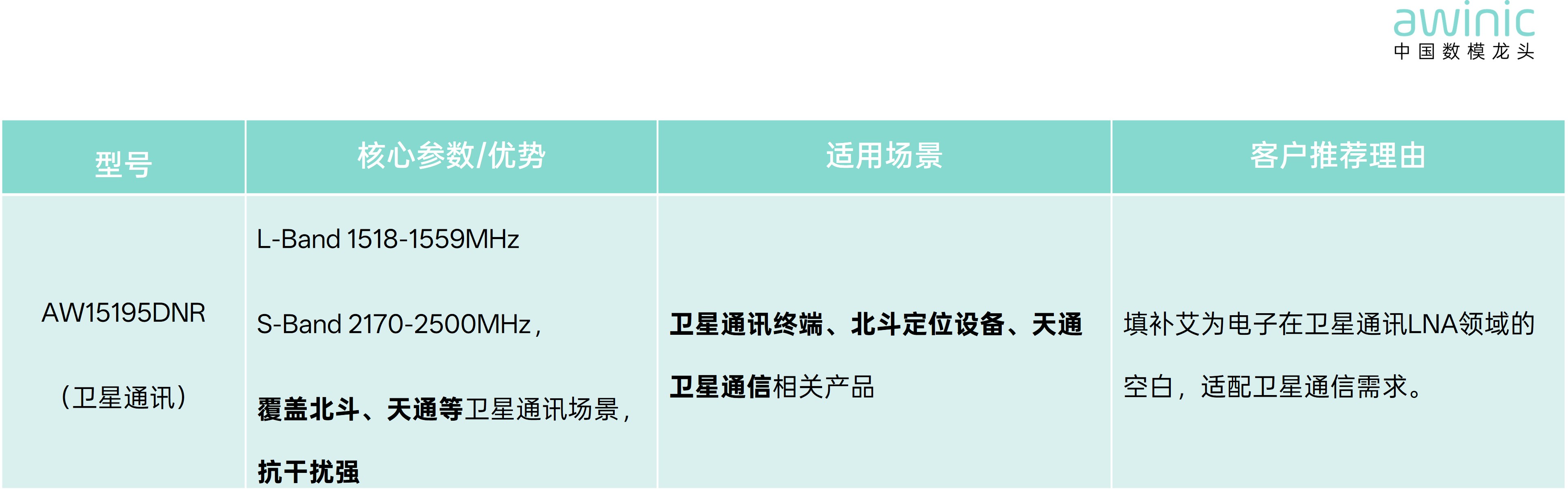

表7  卫星通讯LNA 选型表

三、 实操指南:艾为电子LNA怎么用?设计要点全拆解

掌握以下设计要点,可快速实现艾为电子LNA的稳定应用,避免常见问题,提升产品性能:

1.   通用设计原则(所有LNA通用)

  • 布局优先:LNA必须靠近天线馈点,远离LCD、FPC、电池等干扰源,射频走线尽量短、少弯折,减少信号损耗。
  • 阻抗控制IN/OUT走线做50Ω阻抗匹配,上下左右立体包地,均匀打孔保证接地良好,避免信号干扰。
  • 电源处理:VCC引脚添加滤波电容,EN脚加RC滤波,上下左右立体包地,GND引脚直接连接地孔到主地,避免多层板干扰。

2.   分场景应用要点(客户高频需求)

(1)GNSS应用(手机)

  • 信号链路:ANT(天线)→ Pre SAW(前置声表面波滤波器)→ GNSS LNA → Post SAW(后置声表面波滤波器)→ TR(收发器

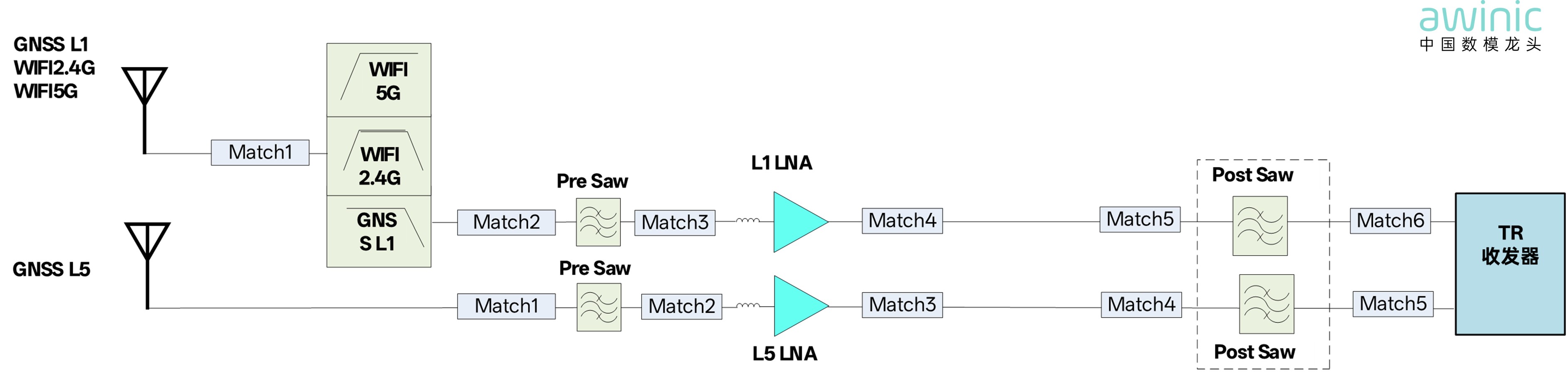

图2  GNSS电路应用框图

  • 关键细节:
  • Qual**平台参考设计推荐Post SAW,MT**平台可根据实际需求选择添加。
  • L1频段天线通常与WIFI 2.4G/5G共用,L5天线可采用独立方案,也可与MIMO WIFI 2.4G/5G或主射频共天线,根据PCB布局及天线环境确定。
  • 防干扰技巧:增加器件隔离度,选用高抑制Pre SAW,预留LC衰减电路,避免B13(787MHz)二次谐波干扰。

(2)蓝牙LNA应用(TWS/穿戴设备)

  • 信号链路:ANT(天线)→ 蓝牙 SAW(表面波滤波器)→ 蓝牙  LNA → TR(收发器)

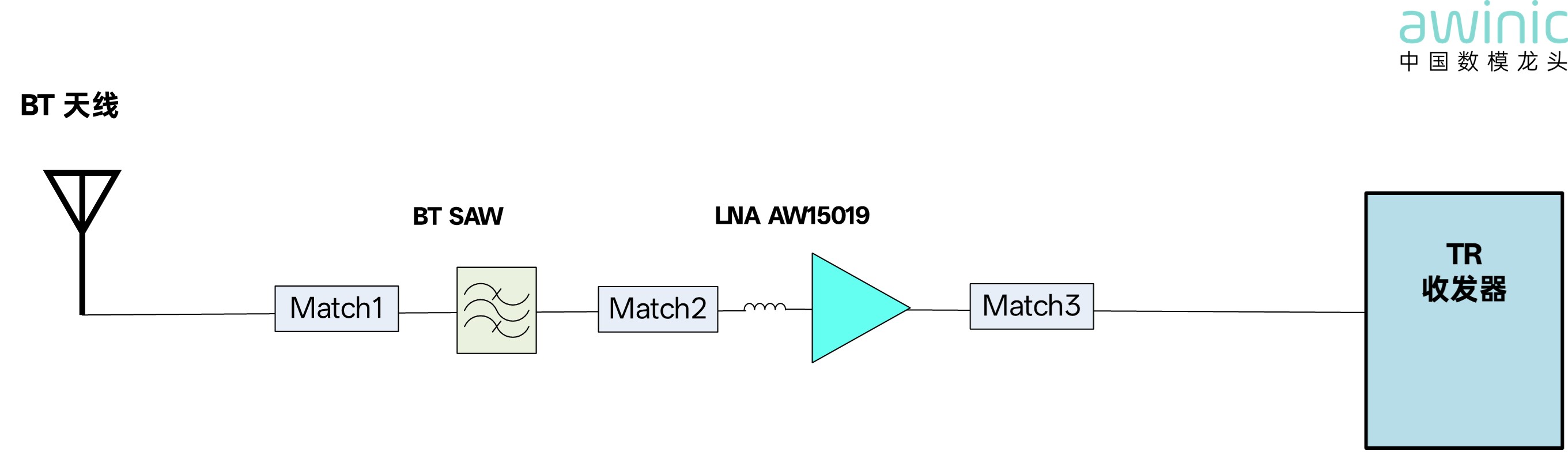

图3  蓝牙电路应用框图

  • 关键细节AW15019FDR集成旁路开关接收信号时开启LNA放大,发射信号时旁路直通,无需额外添加开关,既节省PCB空间,又降低功耗。
  • 布局注意LNA靠近蓝牙天线,远离音频功放、充电电路等强干扰源,确保蓝牙信号稳定。

(3)5G LNA Bank应用(5G终端)

  • 信号链路: ANT(天线)→分频器→PAMID(PRX)/ DIFEM(DRX)→ LNA BANK→ TR(收发器)
  • 关键细节AW18553TFLR通过MIPI RFFE协议控制,可动态切换5路LNA通道灵活适配不同频段与MIMO需求,大幅简化5G射频前端设计,降低客户研发周期。

四、客户选型速配:按终端类型直接对应(高效选型)

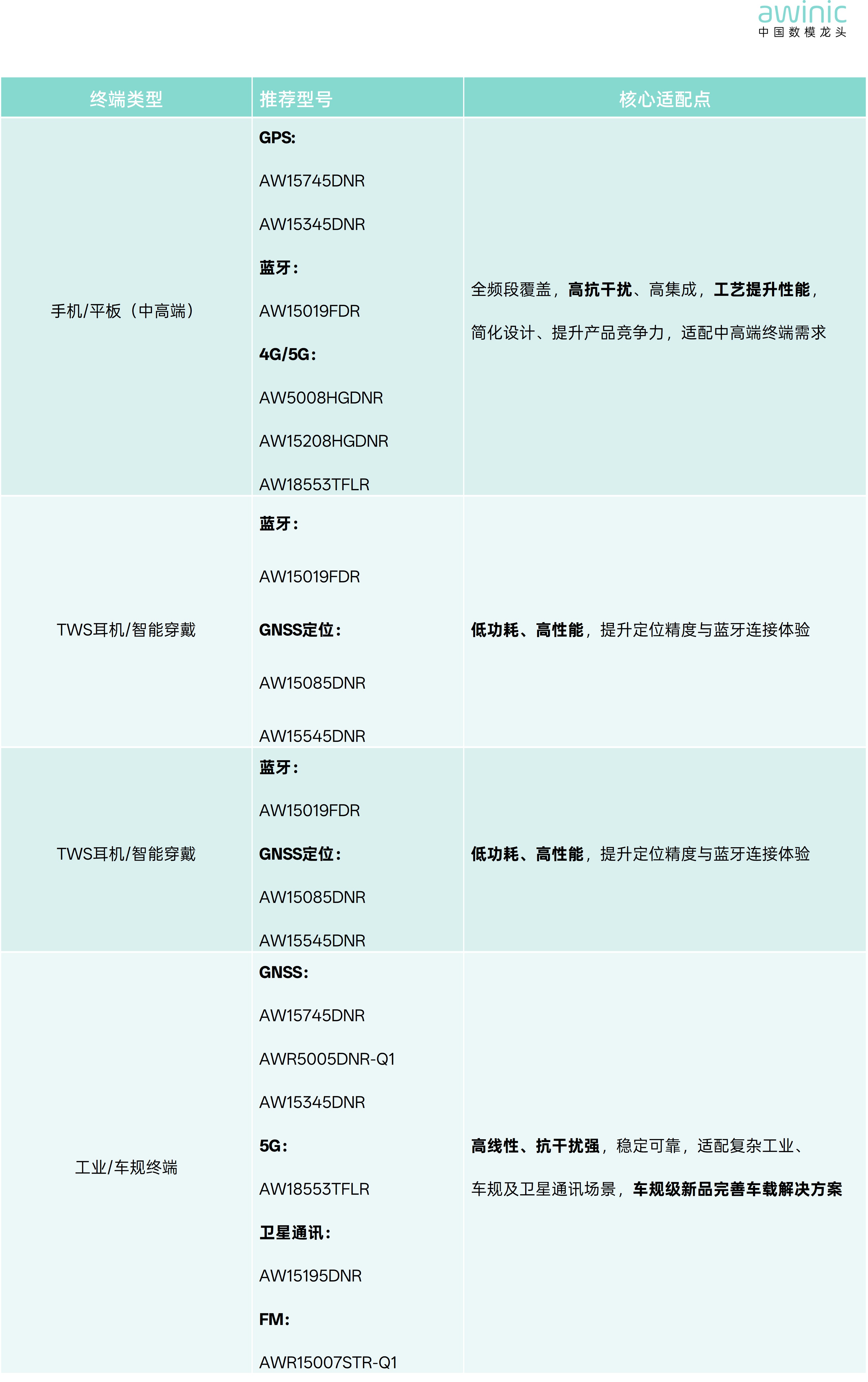

表8  客户选型速配表

五、总结:艾为电子LNA,助力射频前端升级

从2011年FM LNA破冰,到如今覆盖FM、GNSS、蓝牙、4G、5G全场景,艾为电子LNA以“FM切入、GNSS做大、蓝牙突破、4G升级、5G融合”为核心路径,凭借OQ降噪、Smart-Linear、工艺等核心技术,构建起技术壁垒与完善的产品矩阵。无论是手机、TWS、智能穿戴、还是工业终端、车规产品,艾为电子LNA均能提供高性价比、易设计、高可靠的解决方,全程助力客户快速实现产品落地、性能升级。
