数字隔离器如何保障便携式储能电源用电安全？方案解析

自驾旅行与露营等户外休闲方式升温，带动“离网用电”需求增长。电磁炉、烧水壶、室外直播及应急救援等场景，对便携式储能电源（户外电源）的功率密度、充电速度和安全性提出更高要求。数字隔离器（Digital Isolator）是保障此类设备用电安全的核心元器件。

便携式储能电源并非简单的“大号充电宝”。其内部同时存在高压功率回路与低压控制回路，并可通过交流输出接口直接输出 110/220V 高压电。为保障人身及设备安全并满足安规认证需求，工程师在系统内部集成数字隔离器，构建电气隔离体系。

数字隔离器解决便携式储能电源用电隐患的原理

据国标 GB 47372—2026 定义，便携式储能电源是指质量不超过 18kg，由电池或电池组、相应电路及外壳组成，可提供稳定直流或交流输出，且总额定能量大于 160Wh 的小型储能设备。市面设备普遍支持结合太阳能电池板使用，配有 120/220V 交流输出端口与 Type-C、USB 等低压接口。

便携式储能电源系统由能量转换、能量存储、能量管理、逻辑控制、安全保护及对外通讯等模块构成。数字隔离器负责在各模块间构建电气隔离通信通道，降低不同电压域间的电气噪声、浪涌及地电位差干扰。这确保控制单元、功率变换单元与电池管理系统（BMS）在复杂环境下具备稳定的数据传输能力。

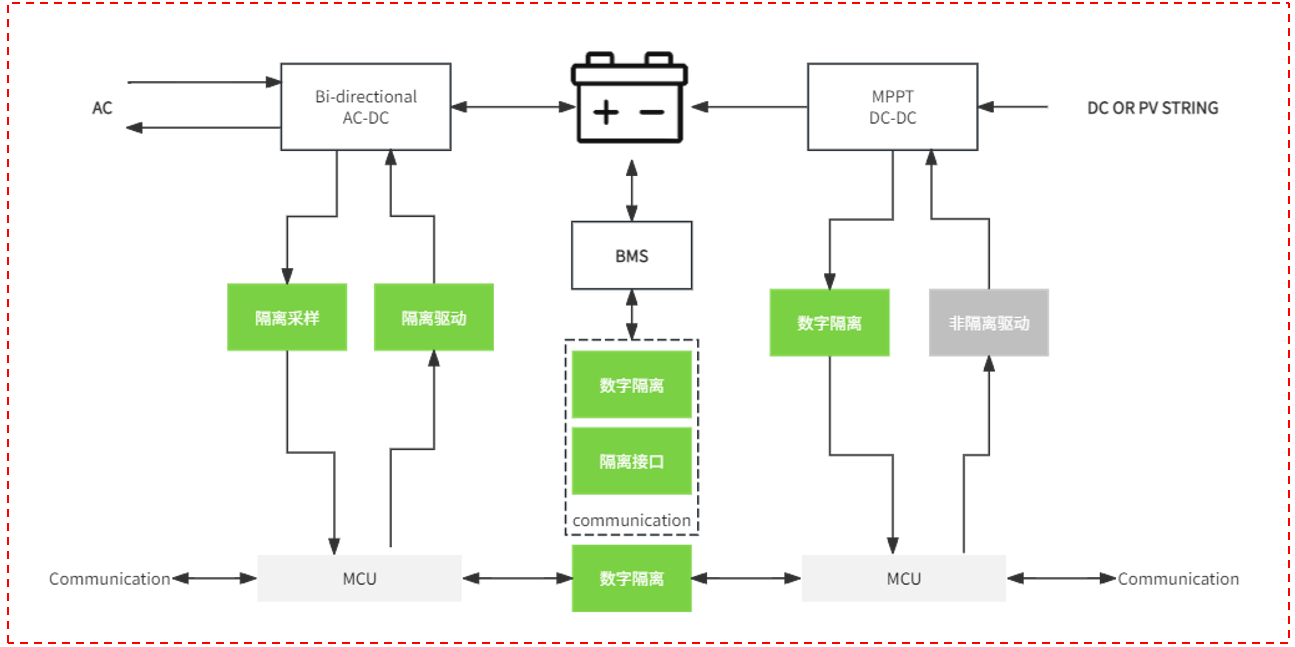

一种便携式储能电源系统的常见电气隔离方案示意图

隔离驱动芯片在低压控制侧与高压功率侧间建立电气隔离屏障，阻断高压回路产生的共模瞬变（dv/dt）、地电位跳变及母线浪涌等电磁干扰。同时，该芯片将微控制器（MCU）输出的弱电脉冲宽度调制（PWM）信号进行功率放大，向功率管栅极提供充足充放电电流，确保开关管按预设时序精准导通与关断。

隔离采样芯片在高压功率侧与低压控制侧间构建隔离信号传输通道，将母线电压、电流等强电物理量转换为 MCU 可采集的低压差分信号。该芯片阻断功率回路共模噪声和高压浪涌对采样精度的干扰，确保 MCU 获取准确的电压电流反馈，为系统闭环调节和过压过流保护提供数据依据。

隔离接口芯片在系统内部 MCU 与外部通信总线间构建隔离通信通道，将 MCU 输出的逻辑电平转换为符合总线标准的差分信号。它隔离外部线缆引入的共模干扰、浪涌及地电位差，防止浪涌电压损坏内部低压电路，确保储能系统与上位机、BMS 从机或显示屏等外部设备实现安全的双向数据交互。

CMT 系列数字隔离器保障便携式储能电源电气安全

在便携式储能电源系统中，通信链路抗干扰、功率管驱动可靠性及模拟采样精度保障，均需依托具备高隔离耐压、高共模抗扰特性的隔离芯片实现。

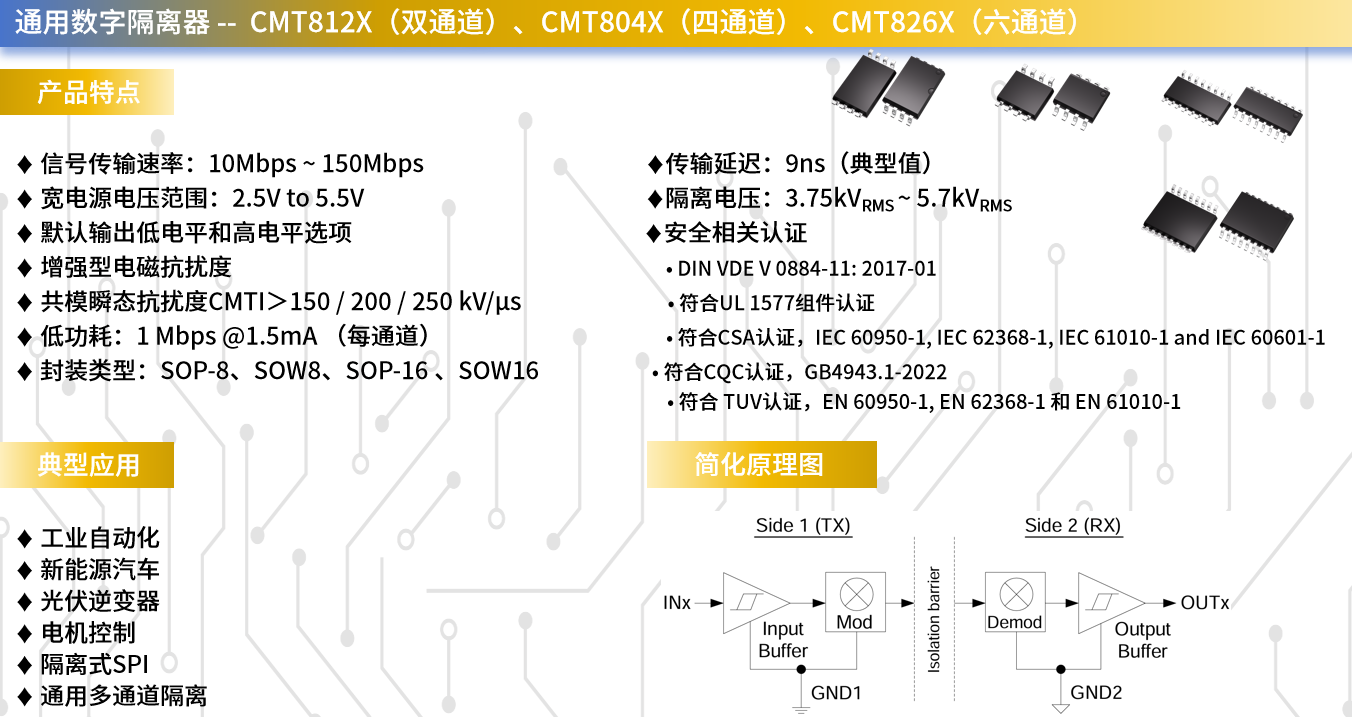

CMT812X、CMT804X、CMT826X 系列为多通道通用数字隔离器，具备不同通道数与信号方向配置。该系列确保系统数字信号精准、安全地传输至接收端，适用于对安全性与抗干扰能力要求高的便携式储能电源系统。

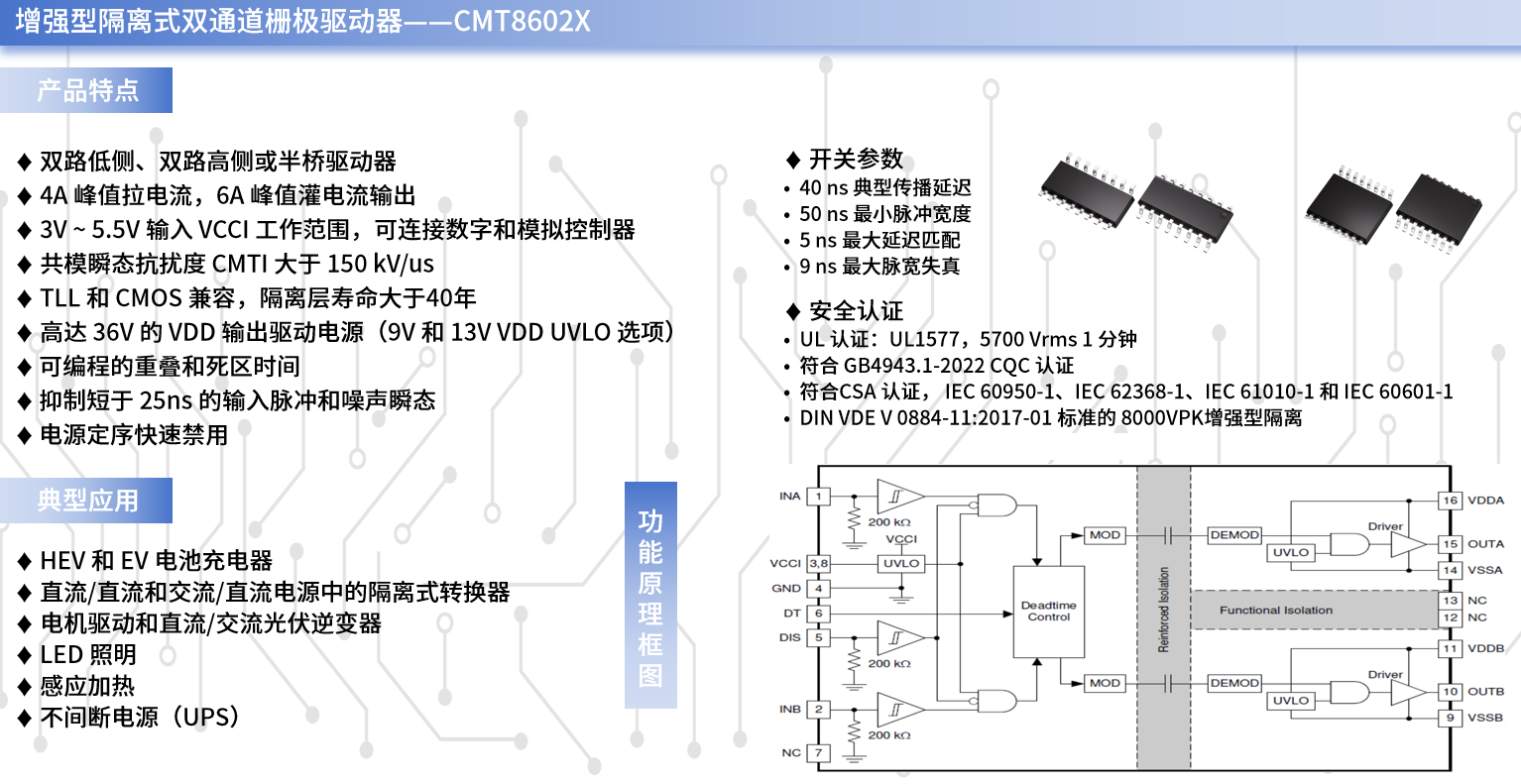

CMT8602X 系列为隔离驱动芯片，具备 3.75/5.75kVrms 隔离耐压、共模瞬态抗扰度（CMTI）≥±150kV/μs，拥有 4A 峰值拉电流和 6A 峰值灌电流。该芯片能驱动高达 5MHz 开关频率的功率器件，传播延迟和脉宽失真度低，可降低开关损耗并改善系统效率。

同时，它阻断高压侧共模噪声与瞬态串扰向控制侧耦合，避免误触发与控制异常，提升功率级与控制级协同工作的安全性。

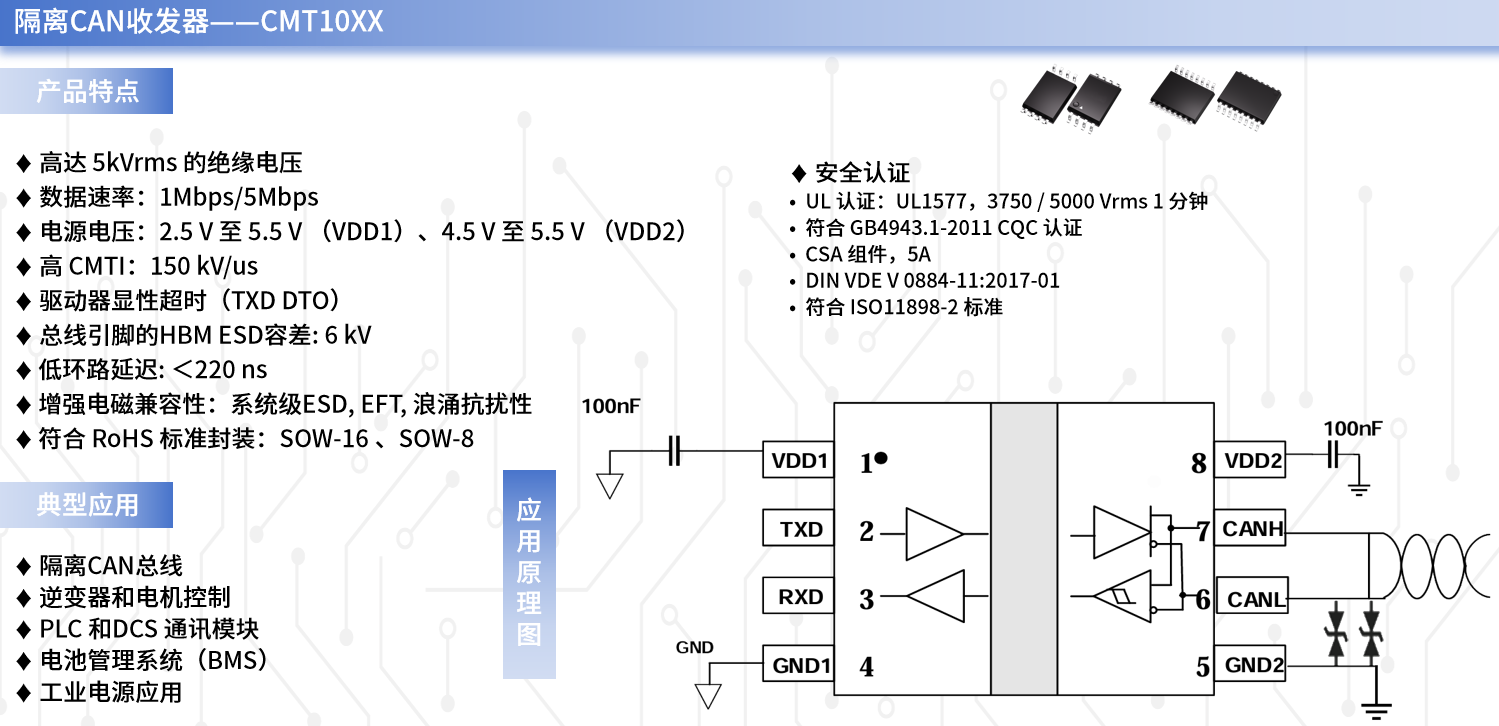

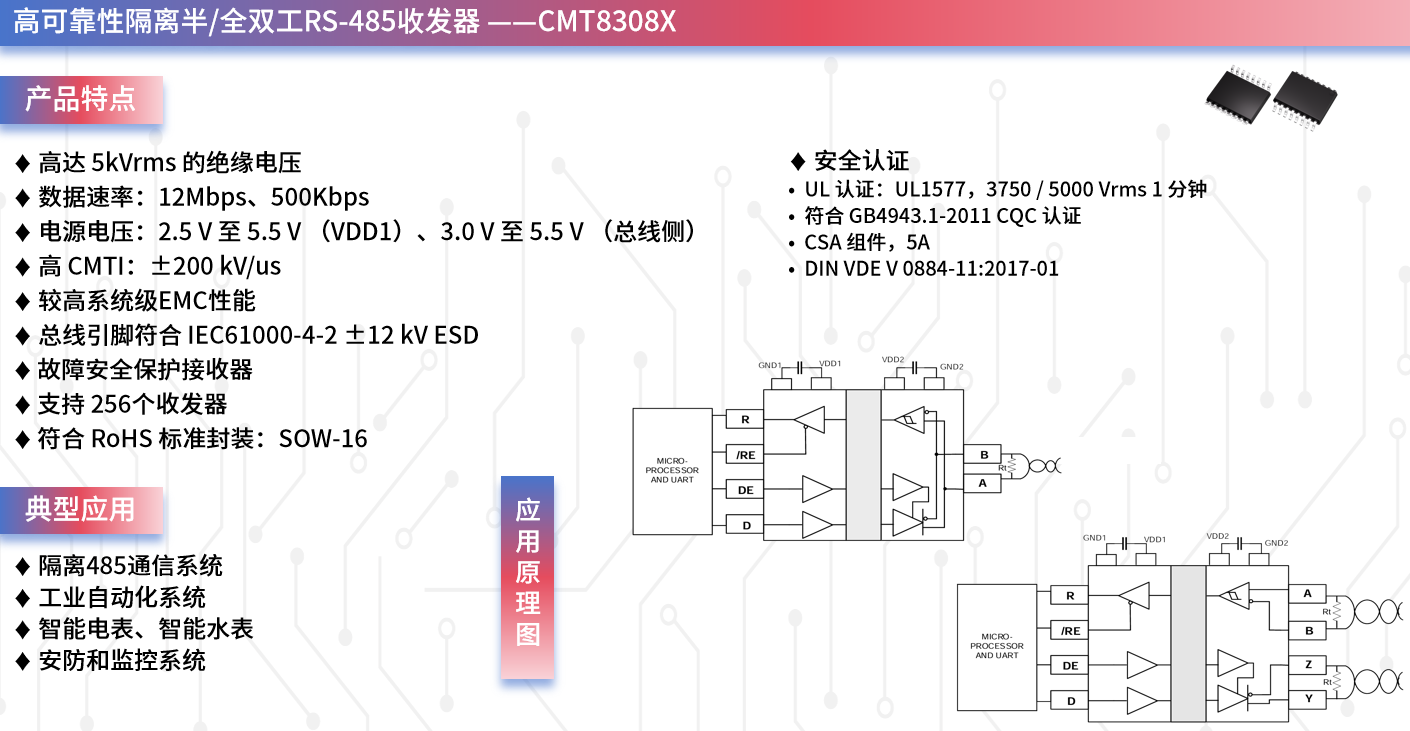

CMT10XX、CMT8308X 系列为集成 CAN 接口与 RS-485 接口的隔离接口芯片。其在单芯片内实现数字隔离与物理层接口功能集成，直接构建隔离型通信链路，抑制共模干扰与地电位差对总线信号的影响，避免高压侧异常电压传导至控制与外设端口。

在复杂电磁环境下，该系列芯片保障差分信号完整性与时序一致性，确保数据传输稳定，适用于对通信鲁棒性要求高的便携式储能电源系统。

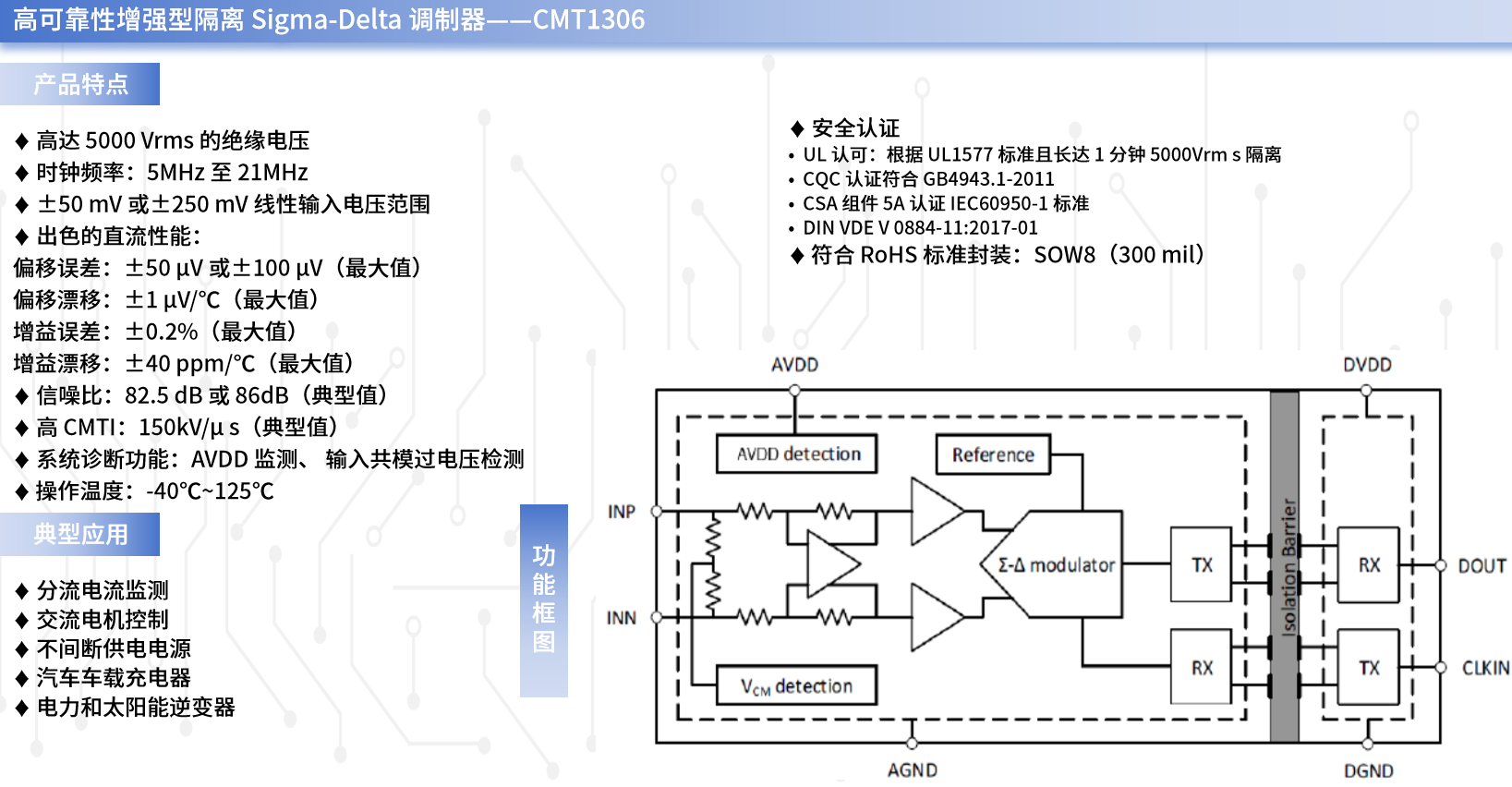

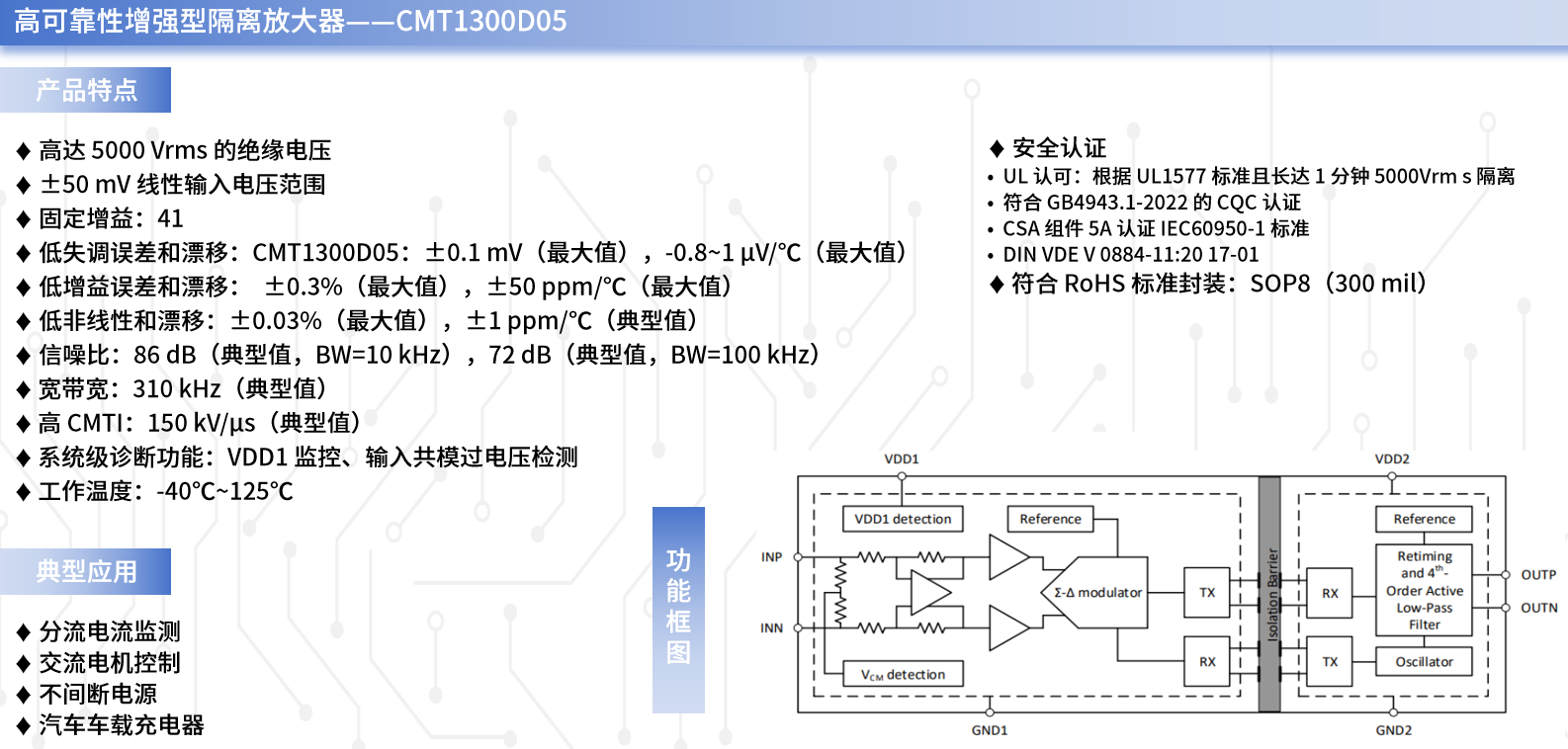

CMT130X 系列为隔离运放/模数转换器（ADC）芯片，基于电容隔离技术实现输入与输出隔离。该系列集成系统级诊断能力，支持 VDD1/AVDD 缺失检测与输入共模过压检测，可在 -40℃~125℃ 宽温环境下稳定工作。

便携式储能电源数字隔离器常见问答

Q：便携式储能电源为什么需要集成数字隔离器？

A：便携式储能电源内部同时存在高压功率回路与低压控制回路，并输出 110/220V 高压电。集成数字隔离器可构建电气隔离体系，阻断高压侧的共模瞬变、浪涌等电磁干扰，保障人身设备安全并满足安规认证需求。

Q：CMT8602X 隔离驱动芯片具备哪些核心参数？

A：CMT8602X 具备 3.75/5.75kVrms 隔离耐压，共模瞬态抗扰度（CMTI）≥±150kV/μs，拥有 4A 峰值拉电流和 6A 峰值灌电流，能驱动高达 5MHz 开关频率的功率器件，具备低传播延迟和脉宽失真度。
