随着新能源与工业自动化加速演进，实时控制系统对芯片算力、控制精度、可靠性要求不断提升，同时也对成本管控提出更高挑战。

极海全新推出G32R502系列高性价比实时控制MCU/DSP，延续G32R5平台的成熟技术沉淀，具备强劲内核算力、原生算法加速单元、增强型外设与安全存储能力，实现算力、性能、外设与成本的全面平衡，赋能新一代AI算力电源与运动控制产品实现迭代升级。

高性能处理平台，释放强劲实时算力

G32R502采用基于Arm v8.1-M 架构的Arm^® Cortex^®-M52内核，在-40℃~125℃宽温域条件下，支持200MHz主频满载运行，实现强劲实时运算处理能力。

• 内置单精度浮点运算单元FPU，有效提升运算效率与计算精度；
• 集成NVIC嵌套矢量中断控制器和MPU内存保护单元，保障系统快速中断响应与安全运行；
• I/D Cache均为4KB，配合6通道DMA控制器，降低Flash访问开销，缩减算法执行时延。

算法加速引擎，赋能实时控制与边缘AI

集成Helium™ MVE矢量扩充技术与自研紫电数学指令扩展单元，缩短数学计算耗时、降低 CPU 访问时延，高效执行各类复杂实时控制算法。

• Helium™向量SIMD并行处理，强化DSP信号处理与边缘AI性能；
• TMU三角函数加速器：显著降低FOC矢量控制三角函数运算开销；
• FCAU浮点计算加速单元：扩展平方根与除法指令，进一步提升浮点运算性能；
• CRC引擎和VCRC指令：硬件实现数据校验，减轻CPU运算负载。

安全存储架构，保障程序可靠性

G32R502片上配置256KB Flash与40KB SRAM，双重ECC校验保护功能，兼顾系统运行可靠性与固件远程迭代需求。

• Flash分为两个独立128KB BANK，支持A/B Swap双BANK代码快速切换，实现OTA安全升级；
• SRAM支持ITCM/DTCM紧耦合存储灵活配置，可存放实时控制核心代码，进一步提升运行效率；
• 支持第三方双区安全开发，结合芯片唯一标识（UID）号，全方位保障程序与设备数据安全。

增强型控制外设，提升系统整体控制精度

面向电源及电机控制类应用配置的高精度控制外设，可满足高效FOC算法和电源环路闭环控制的严苛需求。

• 14个PWM通道：150ps高分辨率HRPWM，模块初始相位偏差≤10ns，提供极高精度与准确度的控制信号；集成死区与硬件故障保护功能，守护功率器件安全；
• 3个增强型捕捉（CAP）模块：精准捕获外部时序信号；
• 1个正交编码器模块（QEP）模块：支持CW/CCW运行模式，适配位置与速度检测；
• 灵活逻辑块（FLB）：支持自定义逻辑，可拓展外设互连能力。

精准灵敏感测，优化信号采集与处理

G32R502具备完整模拟信号链路，可出色完成多路信号高速、高精度采集与处理。

• 2个12位ADC（最高采样率72 MSPS）：多达21个外部输入通道，每路ADC内置4个独立后处理块（PPB）；
• 4个窗口比较器COMP（带12位参考DAC）：内置数字滤波器，可快速完成电压监测与故障判断；
• 2个12位缓冲DAC输出：实现模拟信号生成输出，完成闭环调节；
• 1个温度传感器：支持温度补偿，保障极端工况下的测量稳定性。

丰富通信外设，保障设备高效互联

G32R502配置丰富工业主流通信接口，充分满足多场景设备高速组网与多类型数据传输需求。

• 1个PMBus电源管理总线接口，适配数字电源设备通信；
• 2路I2C、1路SPI、3路UART、1路LIN（兼容UART），覆盖通用器件通讯；
• 2路CAN，其中1路支持CANFDA，支持工业高速组网传输。

工业级高可靠性，从容应对复杂工况

G32R502具备高可靠性、高安全性、优异抗干扰性能，无惧各类复杂工况环境，保障设备持续稳定运行。

• 工作温度范围覆盖-40℃~125℃；
• HBM ±4kV、CDM ±1kV
• 符合AEC-Q100Grade 1与IEC 61508认证标准

全方位生态支持，加速产品量产落地

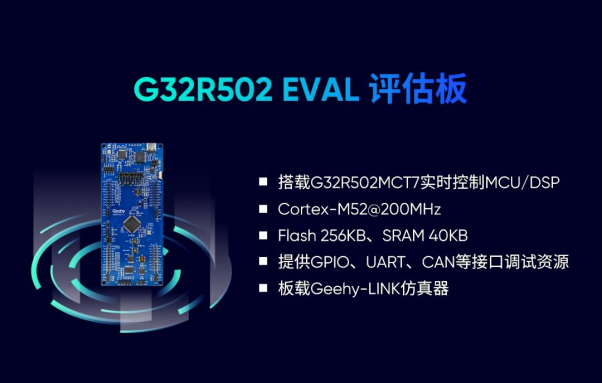

极海具备全生态软硬件开发体系，配套G32R502 EVAL评估板，后续还将推出1kW储能逆变器、10kW三相T型三电平PFC、全桥LLC、2.2kW双错式图腾柱PFC、以及48V/50A通信电源等参考设计；同时，依托高效响应的本地化技术支持团队，可赋能工程师简化开发流程，加速产品量产上市。

G32R502可广泛应用于变频器、光伏优化器、微型逆变器，以及通信电源、服务器电源、充电直流电源等各类电源模块，充分满足中高端设备的实时控制性能需求。

G32R502系列实时控制MCU/DSP，可提供LQFP80（12×12mm）、LQFP64（10×10mm）、HTQFP48（7×7mm）、VQFN32（5×5mm）四种封装选择。G32R502已开始派样，配套软硬件资源也已在www.geehy.com极海官网同步上线。

扫描下方二维码即可查看G32R502文档资料

索样可联系极海各办事处销售经理或扫描下方二维码登记
