LAT1170 如何理解 RAMECC FAR 寄存器的值

问题原因

某客户测试 STM32H753xi 板子上的 ECC 功能，用于监控 AXI-SRAM 区域，但不是很明白 RAMECC FAR 寄存器在 RM0433 中的描述， “Bits 31:0 FADD[31:0]: ECC errorfailing address”。比如在 AXI-SRAM 中，如果客户示例显示的是 FAR = 0x2004，但是这个地址值 0x2004 并不在 AXI-SRAM 范围之内，客户该如何理解 FAR 寄存器？希望能够有详尽的描述，这个 FAR 寄存器的偏移地址是 Word 地址还是 Byte 地址或其他？我们先来看看相关参考手册中关于 RAMECC 的介绍去寻找答案。

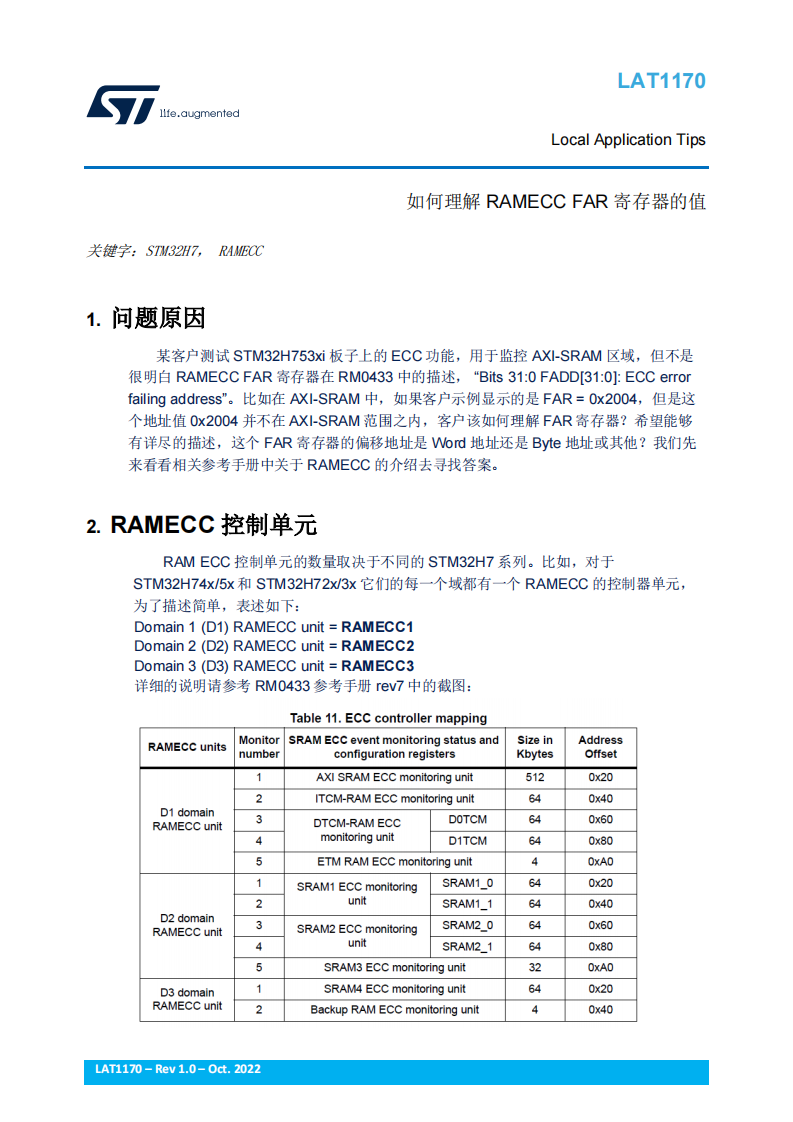

RAMECC 控制单元

RAM ECC 控制单元的数量取决于不同的 STM32H7 系列。比如，对于STM32H74x/5x 和 STM32H72x/3x 它们的每一个域都有一个 RAMECC 的控制器单元，为了描述简单，表述如下：

Domain 1 (D1) RAMECC unit = RAMECC1

Domain 2 (D2) RAMECC unit = RAMECC2

Domain 3 (D3) RAMECC unit = RAMECC3

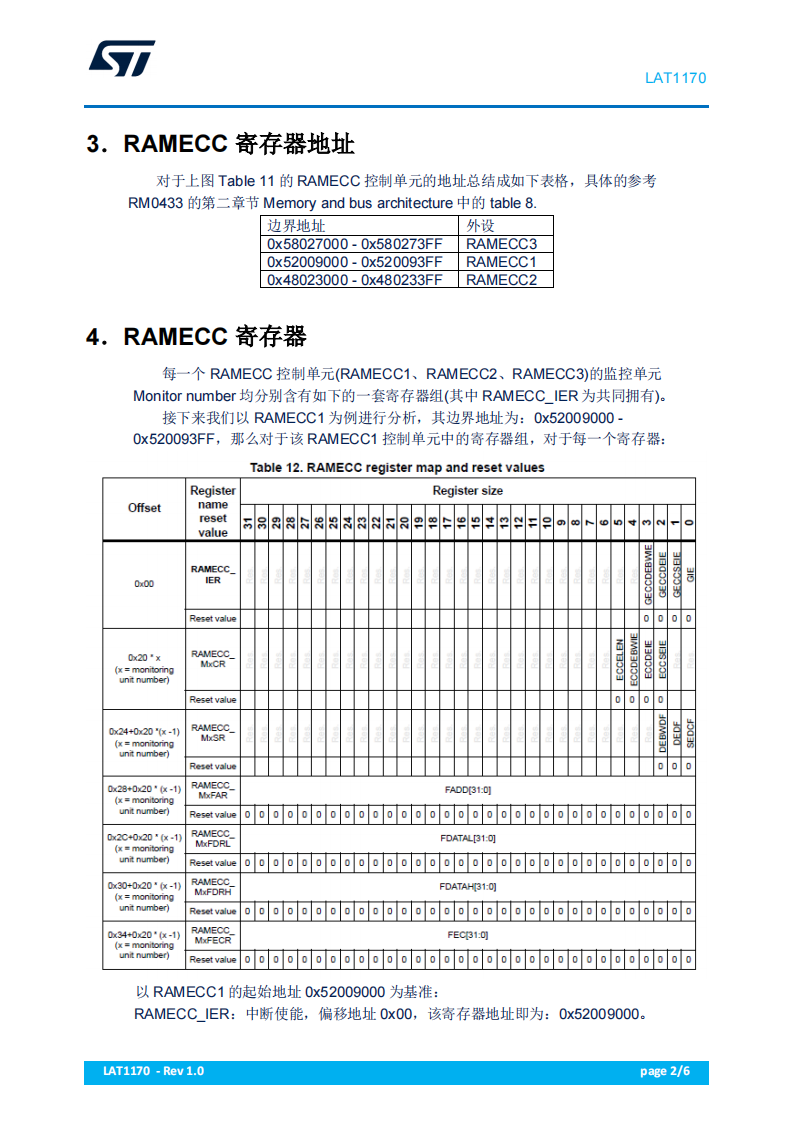

RAMECC 寄存器地址

RAMECC 寄存器

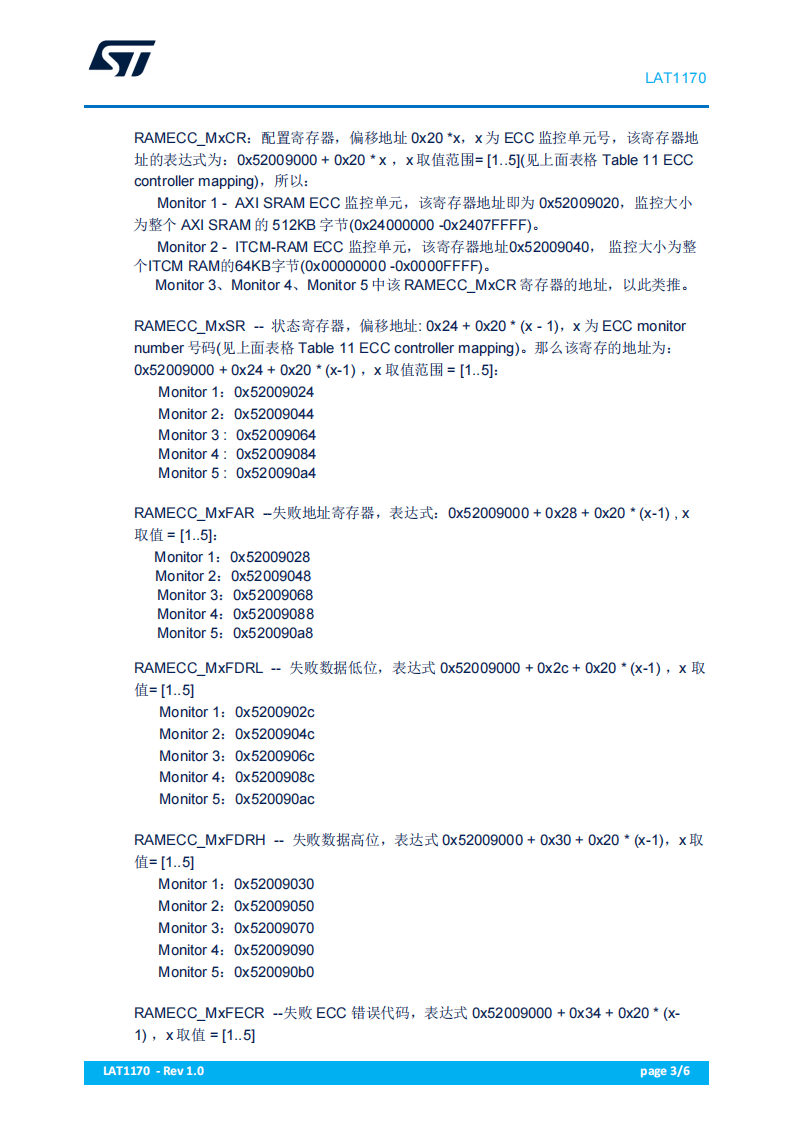

每一个 RAMECC 控制单元(RAMECC1、RAMECC2、RAMECC3)的监控单元Monitor number 均分别含有如下的一套寄存器组(其中 RAMECC_IER 为共同拥有)。

解决问题

通过查询资料与试验，FADD[31:0]中表述的地址是 word 而不是 bit。为了计算真实的地址，客户需要用如下公式计算：真实地址= 所处内存的首地址 + FADD x 字节数。
