英集芯代理商 佰祥电子为英集芯官方授权中国区代理商，佰祥电子本期为大家带来英集芯专为 TWS 蓝牙耳机充电仓匠心打造的多功能电源管理 SoC——IP5513，以 500mA 可调充电电流、300mA 高效升压放电、内置 MCU+10bit ADC、双路耳机独立检测、支持 LED / 数码管双显示等核心优势，破解 TWS 充电仓方案集成度低、BOM 成本高、电量显示不准、待机功耗大、充放电效率不足的行业痛点。
一、原生适配：专为 TWS 充电仓场景匠心定制
IP5513 并非普通电源管理芯片的简单集成，而是立足 TWS 蓝牙耳机充电仓全场景使用需求的定制化研发，完美适配各类 TWS 蓝牙耳机充电仓、小型锂电池便携设备等产品，在高集成度、低功耗、精准电量检测、灵活显示适配、高可靠性之间实现最优平衡，一站式提供 4.5-6.0V 宽输入、500mA 线性充电、300mA 同步升压放电、内置电源路径管理、双路独立检测、多重保护的完整 TWS 充电仓电源管理一体化解决方案。
二、七大核心亮点，重新定义 TWS 充电仓管理 SoC 应用标杆
高集成度设计，BOM 极简降成本

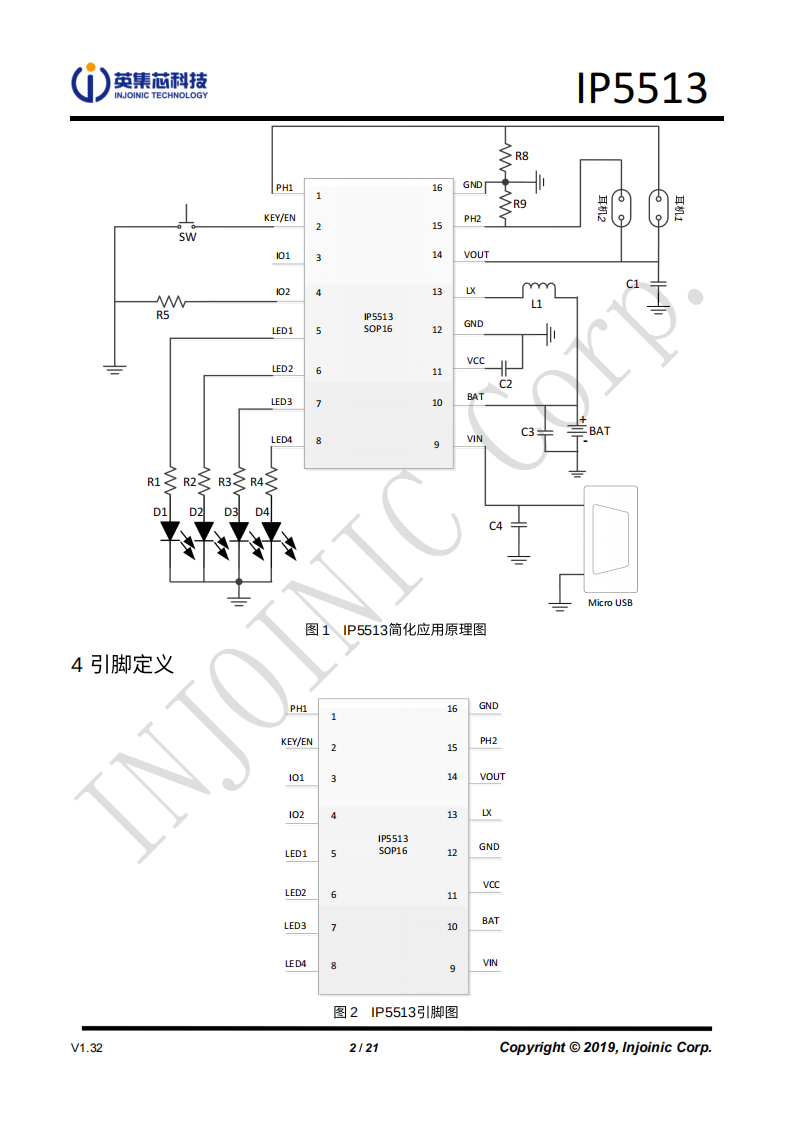

采用高度集成化架构，将 5V 同步升压 DC-DC 转换器、锂电池线性充电器、电量检测算法、MCU 控制单元、功率 MOS 管等核心功能集成于一体，外围仅需电感、电容、电阻等少量器件即可实现完整充放电方案；无需额外搭配电量计、驱动芯片，有效减小整体方案尺寸，降低 PCB 布局难度与 BOM 成本，助力产品快速量产。
500mA 可调充电，智能适配适配器
内置线性锂电池充电器，支持最大 500mA 充电电流，并可通过 IO2 引脚外接不同阻值电阻，灵活配置 200mA/300mA/400mA/500mA 充电电流；具备输入电压与 IC 温度智能调节功能，可自动匹配适配器输出能力，避免充电过程中因电压波动或温升过高影响器件可靠性；支持 4.20V/4.30V/4.35V/4.4V 多规格电池充电，兼容主流锂电池类型。
300mA 高效升压，放电效率达 93%
集成同步整流升压 DC-DC 转换器，功率管内置，可提供最大 300mA 输出电流，满足 TWS 耳机充电需求；升压效率最高达 93%（3.7V 输入、5V/150mA 输出），开关频率固定在 1.5MHz，支持低成本电感和电容选型；输出电压稳定在 4.75-5.15V 之间，电压纹波最小仅 50mV，充电过程平稳无干扰。
内置 10bit ADC，电量显示精准灵活
内置 10bit 高精度 ADC 与优化电量算法，可准确检测电池电压与充放电电流，精准计算剩余电量；支持 4/3/2/1 颗 LED 灯电量显示与 188 型数码管显示两种模式，系统可自动识别 LED 灯数；LED 模式支持不同电量区间亮灭与闪烁提示，数码管模式可实时显示 0-100% 电量，满足不同产品交互设计需求。
双路独立检测，智能待机省功耗
支持 双路耳机独立入仓检测，检测到耳机入仓后自动唤醒并开启升压充电，耳机充满后自动进入待机状态；轻载自动关机功能可自定义，当两个耳机负载电流均小于 4mA 持续 6s 后，芯片自动进入低功耗待机，待机功耗最小可至 25μA；内置电源路径管理，电池电压大于 3.2V 时支持边充边放，满足即时充电使用需求。
SOP16 通用封装，适配性强易量产
采用 SOP16 通用封装，标准化引脚排列与封装尺寸，便于 PCB 布局与生产装配；封装热阻（结温到环境）为 50℃/W，散热性能优异，可有效散除充放电过程中产生的热量，保障芯片长期稳定工作；兼容主流 SMT 贴片工艺，量产良率高，可直接替换同规格其他品牌 TWS 充电仓管理芯片，降低产品升级成本。
多重安全保护，高可靠长寿命
内置完善的保护机制，涵盖输入过压保护、电池过充保护、输出过流 / 短路保护、整机过温保护等，全方位保障充电仓与耳机使用安全；ESD 防护等级达 4KV（人体模型），VIN 瞬态耐压高达 15V，可抵御静电冲击与电压尖峰干扰；热关断结温典型值 140℃，具备 30℃ 温度迟滞，避免高温工况下频繁启停，提升产品可靠性与使用寿命。
三、主流应用场景
四、总结
IP5513 是一款集成充电管理、升压放电、电量检测、MCU 控制于一体的多功能 TWS 充电仓管理 SoC，在集成度、充放电效率、电量显示精度、功耗控制、可靠性上实现全维度突破，相比传统分立方案更能满足 TWS 充电仓小型化、低成本、高体验的应用需求，依托英集芯在电源管理领域的核心技术积累，成为 TWS 充电仓方案的标杆之选。
佰祥电子作为英集芯官方授权代理商，常备 IP5513 原厂现货，可提供完整规格书、定制化应用方案、全流程硬件调试指导、样品快速申请及大规模量产技术支持，正品保障、价格优势显著、交货周期短，助力客户 TWS 相关产品高效开发、稳定量产、快速抢占市场。
面向 TWS 市场小型化、高集成、低功耗、高体验的发展趋势，IP5513 以 500mA 可调充电、300mA 93% 高效升压、10bit 精准电量检测、双路独立检测、SOP16 通用封装、多重安全保护、BOM 极简的核心优势，成为 TWS 充电仓管理 SoC 应用的全新标杆方案。
