基于中微爱芯AiP9M252L的低功耗温湿度计整体解决方案_电路方案

行业介绍 Industry Introduction

在日常生活中，婴儿房、园艺室、储藏室、酒柜等空间，对环境温湿度有着严苛的要求。过高或过低的温湿度，不仅影响舒适度，更可能危及贵重物品的保存、植物的生长，甚至家人的健康。因此，一款能够实时、精准监测环境温湿度的设备，正成为越来越多家庭的需求。

然而，对于温湿度计这类需要长时间运行的设备，续航能力与检测精度是用户最核心的诉求——既要“测得准”，又要“用得久”。中微爱芯推出的低功耗温湿度计解决方案，以高精度检测、超低功耗、小巧便携为核心优势，搭配完善的开发环境，同时具备出色的成本优势，为厂家提供了从原型到量产的高效路径。

整体解决方案 Overall solution

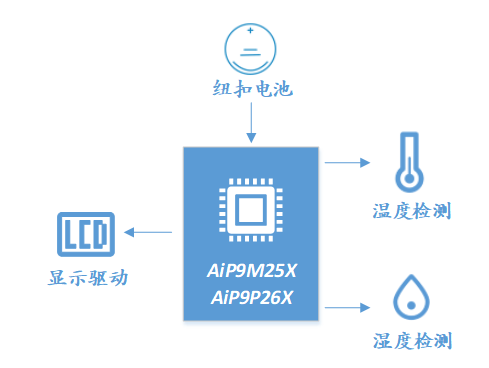

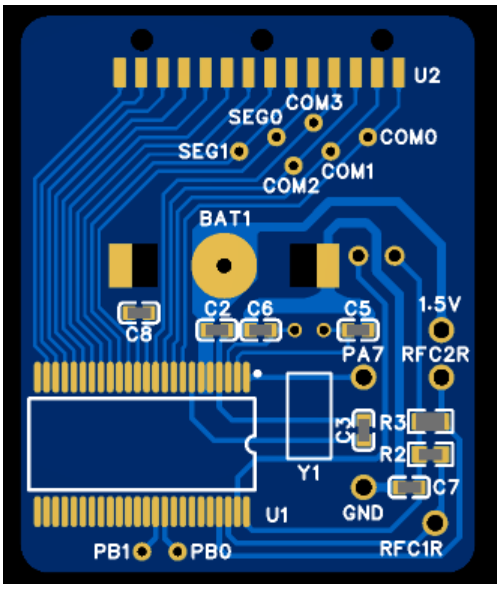

本方案以中微爱芯AiP9M252(252L)为核心构建完整的低功耗温湿度计系统。AiP9M252(252L)是一款LCD型RSIC内核的MCU 芯片，内置2K×14 ROM，176B SRAM，集成最高4COM×28SEG的LCD驱动、4路16位RFC检测模块以及电池电压检测模块，仅需少量外围元件即可实现温湿度采集、显示、功耗管理等全部功能。

方案采用RFC模块实现温湿度检测；LCD驱动模块直接驱动定制化液晶面板，清晰显示温度、湿度等关键信息。整机工作电流低至10μA，即使采用纽扣电池供电，也可实现数月乃至更长时间的持续运行。开发环境完善，能够快速二次开发并投入量产，芯片性价比高，降低了物料成本。
