国产24bit ADC芯片！纳祥科技NX6801替代PCM1808，实现低失真性能

NX6801是纳祥科技一款高性能、低成本的99dB 24位单路ADC，性能上可国产替代兼容PCM1808。

（一）芯片概述

NX6801支持主、从机模式和串行音频接口中的两种数据格式，其设备通过停止系统时钟来支持断电和复位功能，并集成了 64 倍过采样率Δ-Σ调制器、数字梳状滤波器、数字高通滤波器，用于去除输入信号的直流分量。

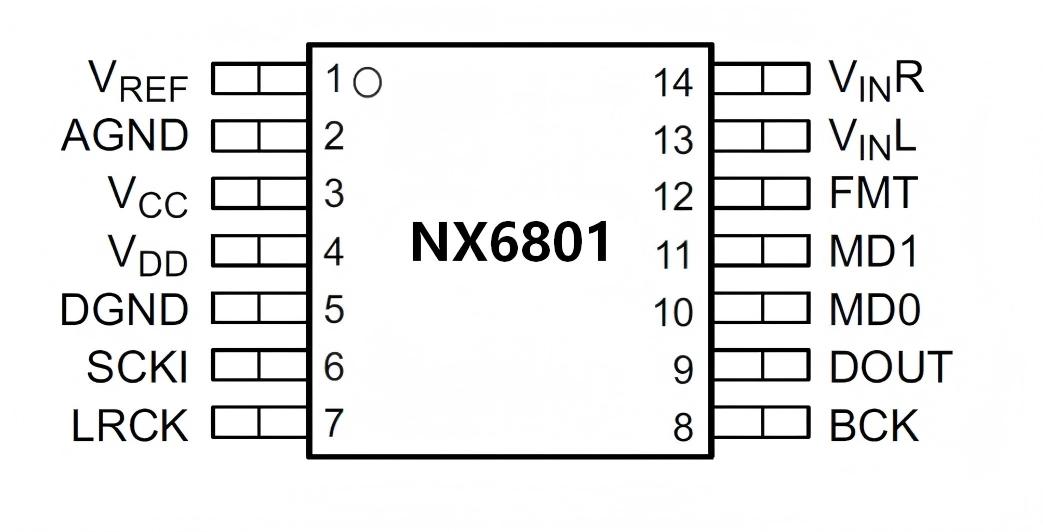

NX6801还支持掉电和时钟检测低功耗模式，采用 TSSOP14 封装，温度支持-40℃到 +85℃ 。

（二）芯片特性

① 24 bit Δ-Σ立体声ADC

② +5.0 V 模拟电源 (VA)

③ +3.3 V数字电源 (VDD)

④ 单端电压输入： 3Vp-p

⑤ 高性能

-THD+N： -93dB（典型值）

-SNR： 99dB（典型值）

-动态范围： 99dB（典型值）

⑥ 过采样抽取滤波器

-过采样频率： x64

-通带纹波： ±0.05 dB

-片上高通滤波器： 0.91 Hz (48 kHz)

⑦ PCM 音频接口

-可选主机和从机模式

-数据格式： 24-Bit I2S, 24-Bit 左对齐

⑧ 集成模拟低通抗混叠滤波器

⑨ 采样率： 8 kHz~96 kHz

⑩ 系统时钟： 256 fs， 384 fs, 512 fs

（三）芯片亮点

①高性能，低功耗

NX6801为高性能低功耗立体声ADC，关键指标：THD+N -93dB、SNR 99dB、动态范围99dB（均为典型值），确保了音频信号的纯净度和质量。

②灵活的音频数据格式

NX6801支持主从机模式，兼容两种串行音频格式，具备高灵活性与兼容性，便于系统功能扩展；采用TSSOP14封装，节省空间并降低成本。

（四）应用领域

目前，NX6801适用于各种对成本敏感的消费类应用，现已被广泛应用在家庭影院和电视、语音控制设备、蓝牙®扬声器与麦克风阵列处理器等领域设备中。
