之前，我们一直有呈现Samtec无处不在的概念，本文将是一次更直观的体验。Samtec的射频微波电缆 Nitrowave™在2025年IMS展会中备受关注，这款产品在合作伙伴的展台上大放异彩。Samtec的Jim Alexander将带您走访那些在演示中使用了Samtec射频电缆的参展商。
Nitrowave™是Samtec推出的一款高稳定性、低损耗的柔性微波电缆。其标志性的Samtec橙色FEP护套易于识别，目标频率涵盖32、43.5、71、95和110 GHz。
Nitrowave™的动态性能层（Dynamic Performance Layer, DPL）通过消除屏蔽层之间的摩擦并增强强度，提升了电缆的耐用性和稳定性。这使得电缆在整个使用寿命期间，即便经受持续的移动和弯曲，也能保持更精准、可靠的性能。
合作伙伴展台上的Samtec Nitrowave™
——Menlo Micro
在Menlo Micro的首个演示中，Samtec Nitrowave™电缆与罗德与施瓦茨（Rohde & Schwarz）ZNA相连。该演示展示了被测器件：一款开关滤波器组，在受热情况下的性能。
第二个演示中，Samtec Nitrowave™电缆用于Menlo Micro的Ideal Switch®回环测试。从眼图可以看出，其性能表现优异。
——Kyocera
此处展示了Samtec Nitrowave™电缆在罗德与施瓦茨的空口测试系统中的应用，该系统正用于测试京瓷的相控阵模块。
——Otava
在该演示中，Samtec Nitrowave™微波电缆用于Otava的相控阵波束形成器，随后连接至开关盒，最终接入罗德与施瓦茨的矢量网络分析仪（VNA）。

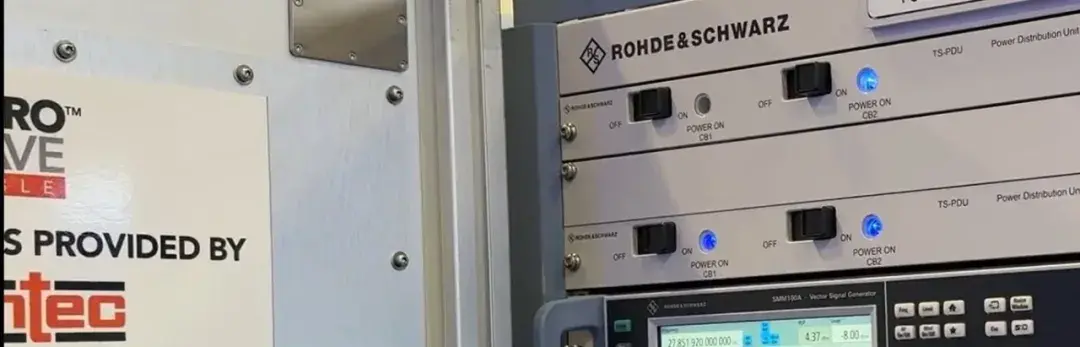

——Rohde & Schwarz
同样在罗德与施瓦茨的展位上，另一项演示使用了LL043 Samtec Nitrowave™电缆，该电缆连接至大功率放大器，将元器件测量数据传输至罗德与施瓦茨的网络分析仪。
——Copper Mountain Technologies
此处展示的Samtec Nitrowave™射频电缆是专为Copper Mountain Technologies的18 GHz网络分析仪定制的。
——QWED
这里展示了Samtec Nitrowave™ LL071电缆与罗德与施瓦茨网络分析仪配合使用的场景。QWED器件用于测量介电常数和材料特性。
——Richardson RFPD
在Richardson RFPD的展位上，Samtec Nitrowave™电缆被应用于宽带性能相关的场景中。
Nitrowave™卓越性能的根基：结构与材质
如此多的合作伙伴都使用了Samtec Nitrowave™电缆，这是对于其卓越性能的最好证明。那么，卓越源自于哪里呢？
其中一个重要答案，就是Nitrowave™的特别结构与材质。在设计高性能电缆时，控制导体和屏蔽层之间的关系至关重要。屏蔽层的设计始终是在尽可能最佳的射频性能与电缆所需的灵活性之间的权衡。大多数制造商通过使用箔带或箔绕作为内层和覆盖箔层的编织网的组合来实现这一点。
Nitrowave™电缆的箔层和编织网均使用镀银铜作为材料，并带有Samtec标志性橙色的FEP（氟化乙烯丙烯）护套，以在一些最严苛的条件下提供保护。FEP护套专为航空航天以及仪器仪表和计算行业的严苛应用而设计，具有高工作温度和耐磨性。
上图所示的结构中，就有DPL（Dynamic Performance Layer，动态性能层），是Nitrowave™最有趣的特性之一。这一薄聚四氟乙烯（PTFE）层看似微不足道，却是Nitrowave™技术的关键部分。其主要作用是消除屏蔽层两个元件之间的摩擦，使编织网能够在箔层上自由移动而不损坏箔层。

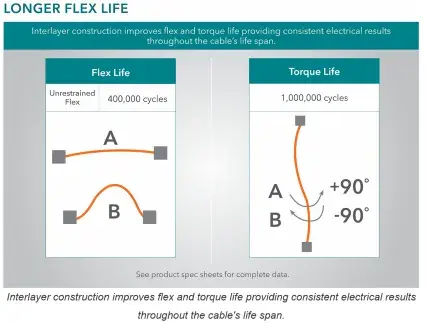

DPL还为整体可靠性带来了其他改进。DPL层包裹螺旋箔屏蔽层，提高了其弯曲时的强度。它在脆弱的箔层和围绕它的编织网之间提供了一个界面，降低了导电氧化的风险。结果就是：电缆具有更高的弯曲循环寿命和改进提升的耐用性。
DPL带来改进的电气性能
DPL的优势不仅限于改进的机械性能。改进的物理特性也改善了其电气性能。DPL提供了更好的相位稳定性。相位是指波在其周期内特定时间点的位置，在考虑射频信号如何沿电缆传播时很重要。因此，相位偏移是波位置的变化，通常由外力引起，例如电缆的弯曲或温度的变化。更大的相位稳定性导致更一致的射频信号，即使电缆本身在弯曲时也是如此。
DPL层还有助于减少电容耦合。这是两个独立屏蔽层的效应。如果紧密接触，这两层可以充当微型电容器的极板。即使层之间可能积累的微小电荷量也有可能产生不需要的噪声，这将对信号完整性产生影响。即使构成DPL的薄PTFE层也足以帮助最小化这种耦合并改善整体SI性能。
小 结~
2025年IMS上，Samtec Nitrowave™无处不在~这正是合作伙伴们的认可与支持，鼓励着Samtec团队在产品与技术层面砥砺前行。
