GP8101C：PWM信号到模拟电压的高精度转换专家

一、产品定位：工业自动化信号转换的核心桥梁

在现代工业控制系统中，数字信号与模拟信号的精确转换是实现智能控制的关键环节。GP8101C作为一款专为工业应用设计的PWM转模拟电压转换芯片，以其卓越的性能和可靠性，成为连接数字世界与模拟世界的智能桥梁。

该芯片能够将微控制器产生的PWM数字信号，精准转换为0-10V标准工业模拟电压，广泛应用于电机驱动、电源管理、工业自动化等领域，为系统设计提供简单而高效的解决方案。

二、技术规格深度解析

输入特性：广泛兼容各类PWM信号源

占空比范围：0%-100%全范围支持

频率适应性：50Hz至50kHz宽频带接收

电平兼容性：2.7V-5.5V高电平输入，完美匹配主流MCU输出

信号处理：三周期响应机制，确保快速准确的信号跟踪

输出性能：工业级精度标准

输出电压：0-10.05V线性输出

精度保障：满量程误差<0.2%，典型值达0.1%

温度稳定性：20ppm/℃低温漂系数，-40℃至125℃全温度范围稳定工作

驱动能力：最大10mA输出电流，满足多数负载需求

系统集成：智能化电源管理

宽压供电：11V-32V工作电压范围，适应工业现场复杂供电环境

内置LDO：5V稳压输出，为外部电路提供清洁电源

使能控制：硬件关断功能，实现低功耗管理模式

多重保护：过流、低压、ESD（>2kV）全面防护

三、应用场景全景展示

电机调速系统

在变频器、伺服驱动器等应用中，GP8101C将MCU的PWM调速信号转换为平滑的模拟电压，实现电机的精确速度控制。其快速响应特性确保调速过程无滞后，高线性度保证控制精度。

智能照明调光

替代传统的PWM调光方案，提供无频闪的平滑亮度调节。特别适合需要模拟调光的高端照明场合，消除PWM调光可能产生的视觉疲劳。

工业过程控制

作为PLC、DCS系统的模拟输出模块核心，将数字控制量转换为标准模拟信号，驱动执行机构完成精确的过程控制。

测试测量设备

在仪器仪表中作为标准信号源，提供高精度、高稳定性的模拟电压基准，确保测量结果的准确可靠。

四、设计指南与工程实践

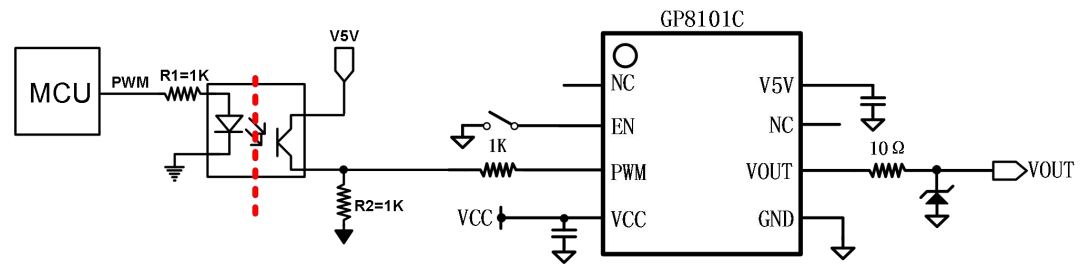

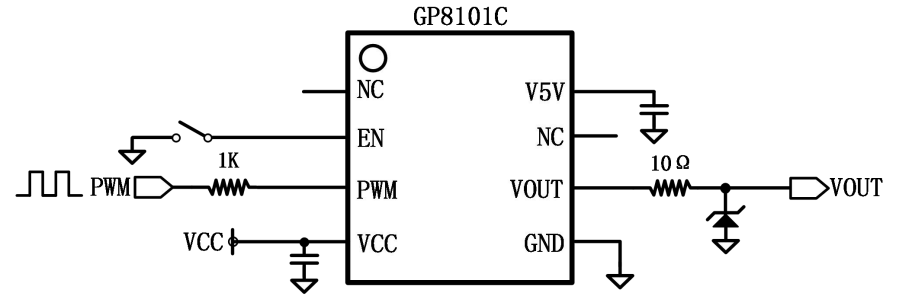

典型应用电路设计

基于芯片的SOIC-8封装，外围电路极其简洁：

电源设计：VCC引脚建议并联100nF去耦电容

输出保护：VOUT端口串联10Ω电阻并配合TVS管（如SMBJ15A）

LDO使用：V5V引脚必须外接≥1μF电容确保稳定性

抗干扰设计要点

在工业恶劣环境下，建议采取以下措施：

电源输入端增加π型滤波网络

信号线采用屏蔽双绞线传输

板级布局保证模拟与数字部分有效隔离

故障诊断与维护

通过EN引脚状态监测芯片工作状态，结合FAULT信号实现系统级故障保护，提升整体可靠性。

五、竞争优势分析

性能优势

精度领先：0.1%的典型线性度误差，显著优于同类产品

响应快速：<2ms启动时间，<200μs建立时间

温度适应性：-40℃至125℃全温区工作

易用性优势

引脚兼容：SOIC-8标准封装，便于替换升级

无需校准：出厂预校准，减少生产调试环节

文档完善：提供详细应用笔记和参考设计

成本优势

单芯片方案：替代多芯片组合，降低BOM成本

高集成度：减少外围元件数量，缩小PCB面积

批量优势：具有竞争力的价格策略

六、技术参数详表

七、选型与订购指南

型号说明

GP8101C-SH：标准工业级，SOIC-8封装

工作温度：-40℃ to +125℃

包装形式：卷带包装，每卷4000片

应用建议

对于普通工业应用，直接使用标准型号

特殊需求可联系厂家定制优化版本

提供技术支持和参考设计服务

八、服务与支持体系

客益微为GP8101C提供完善的技术支持：

技术文档：完整的数据手册、应用笔记、参考设计

样品申请：提供工程样品快速申请通道

设计支持：专业FAE团队提供设计方案评审

质量保障：完善的品控体系和售后支持

结语：赋能工业4.0的智能转换核心

GP8101C以其卓越的转换精度、强大的环境适应能力和简洁易用的设计理念，成为工业自动化领域PWM转模拟电压应用的理想选择。无论是在传统的工业控制场景，还是在新兴的物联网应用中，GP8101C都能为系统设计提供可靠、高效的信号转换解决方案。

随着工业4.0时代的深入发展，智能化和精准化控制的需求日益增长。选择GP8101C，就是选择了一个值得信赖的技术伙伴，共同推动工业自动化向更高水平发展。
