10kv小电阻接地成套装置

10kV小电阻接地成套装置是广泛应用于城市配电网的关键设备，主要用于在系统发生单相接地故障时，快速隔离故障线路，以保障人身安全和设备绝缘。

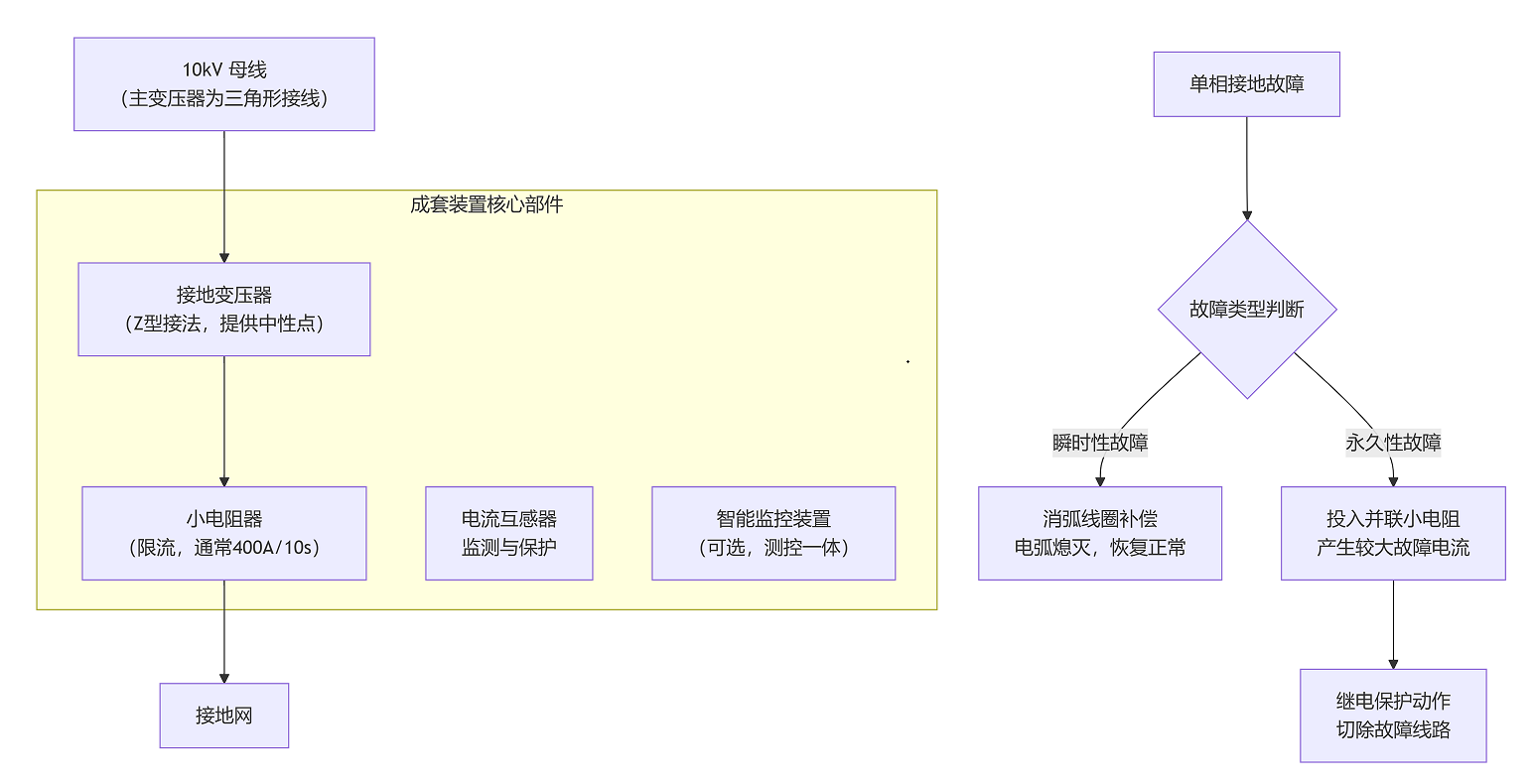

下图展示了该装置在电力系统中的位置和核心构成：

一、核心组成与工作原理

装置通常由以下几部分构成，协同完成接地保护任务：

1.接地变压器：由于主变压器10kV侧多为三角形接线，没有可直接接地的中性点。接地变压器（通常为Z型接法）的作用就是人为创建一个系统中性点。

2.小电阻器：连接在接地变压器形成的中性点与地之间。当单相接地故障发生时，它提供一个阻性通路，将故障电流限制在设计的额定值（如400A、600A等），便于零序保护快速检测和跳闸。

3.关键配套元件：包括用于测量和保护的电流互感器，以及可选配的智能监控装置，用于监测设备状态并实现远程通讯。

二、技术特点与优势

相比其他接地方式，该装置具有以下显著特点：

1.快速切除故障：一旦发生永久性单相接地，保护会立即动作跳闸，能有效限制弧光接地过电压，防止事故扩大。

2.结构紧凑，适应性强：成套装置通常将各部件集成在一个柜体或箱体内，既可户内安装，也可户外使用，防护等级高，适应性强。

3.可选配智能功能：部分产品还集成了智能温湿度控制、故障录波、远程通信等功能，方便运维管理。

三、主要应用场景

1.城市配电网：特别适用于以电缆线路为主的城市10kV电网。电缆线路的对地电容电流很大，采用小电阻接地能有效抑制过电压。

2.特定行业用户：广泛应用于发电厂、变电站、石化、冶金等对供电可靠性和安全性要求高的工矿企业。

四、关键参数选型参考

在实际应用中，几个核心参数的选择至关重要：

五、延伸：与消弧线圈接地方式的融合

目前还有一种“消弧线圈并联小电阻”的智能接地方式。它结合了两者的优点：发生单相接地时，先由消弧线圈进行补偿，若是瞬时性故障，电弧可自行熄灭，系统恢复正常，避免了直接跳闸；若故障持续数秒未消失，则判断为永久性故障，再自动投入并联小电阻，由保护动作跳闸切除故障线路。
