两级Boost如何实现48V输出？FP5207太阳能灯电源方案解析

一、前言

在太阳能灯具中，为了降低成本，通常采用单节锂电池供电，电池工作电压约3.2V~4.2V。而部分LED驱动、电源模块却需要30V甚至48V高压输入。

如果采用传统单级Boost拓扑，在如此大的升压比下，占空比会接近极限，MOS导通损耗、二极管损耗以及电感电流都会明显增加，转换效率和输出能力都会下降。因此，在高升压比场景中，两级升压逐渐成为更加常见的工程方案。

FP5207是专用于升压拓扑开发的电流模式开关调节器，最大占空比可达90%，搭载1.2V高精度基准源，工作频率可在100kHz~1MHz区间灵活配置，内置峰值电流限流；同时集成输入欠压、过流、过热全套保护，SOP-8L散热封装，高度适配小体积电源方案。

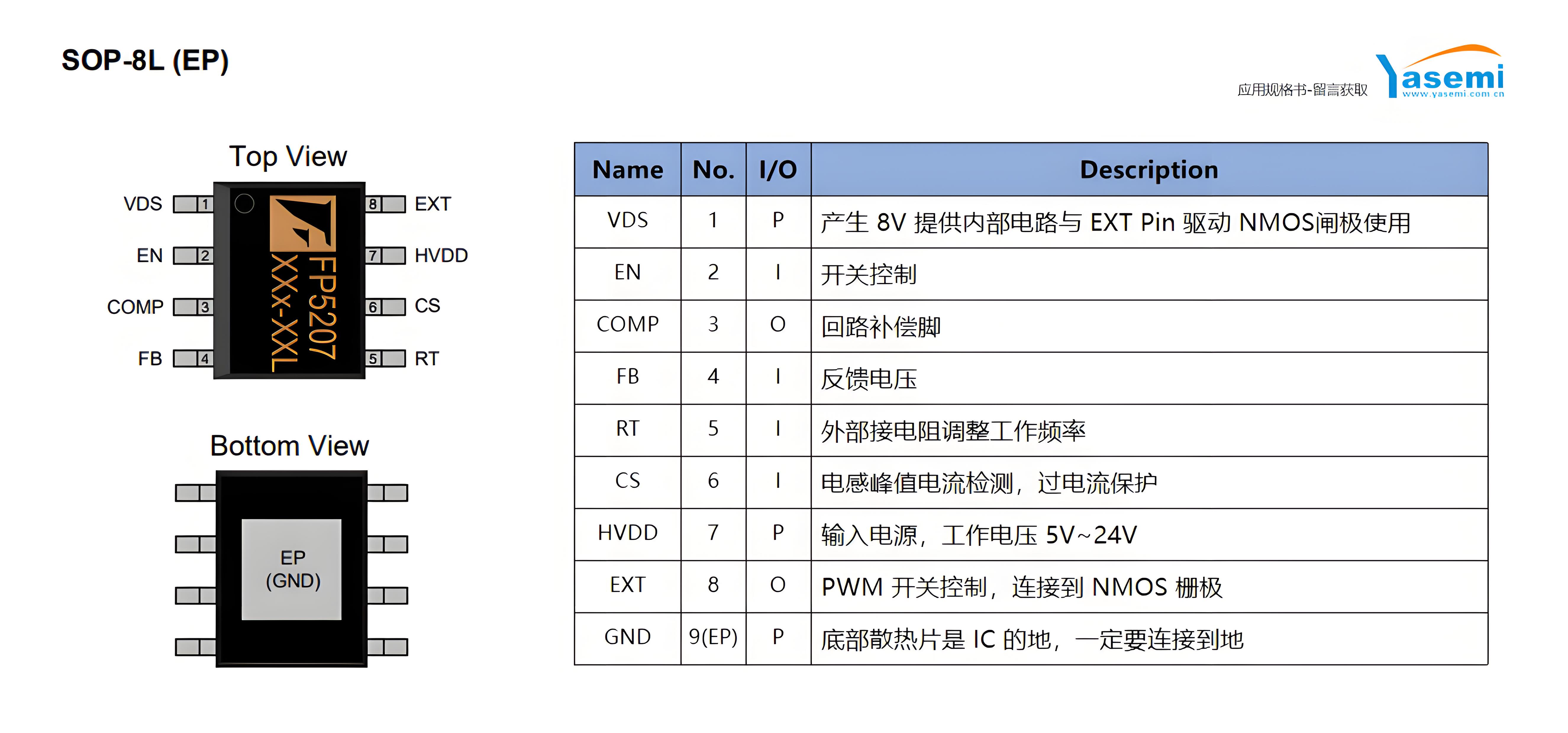

PIN 脚描述：

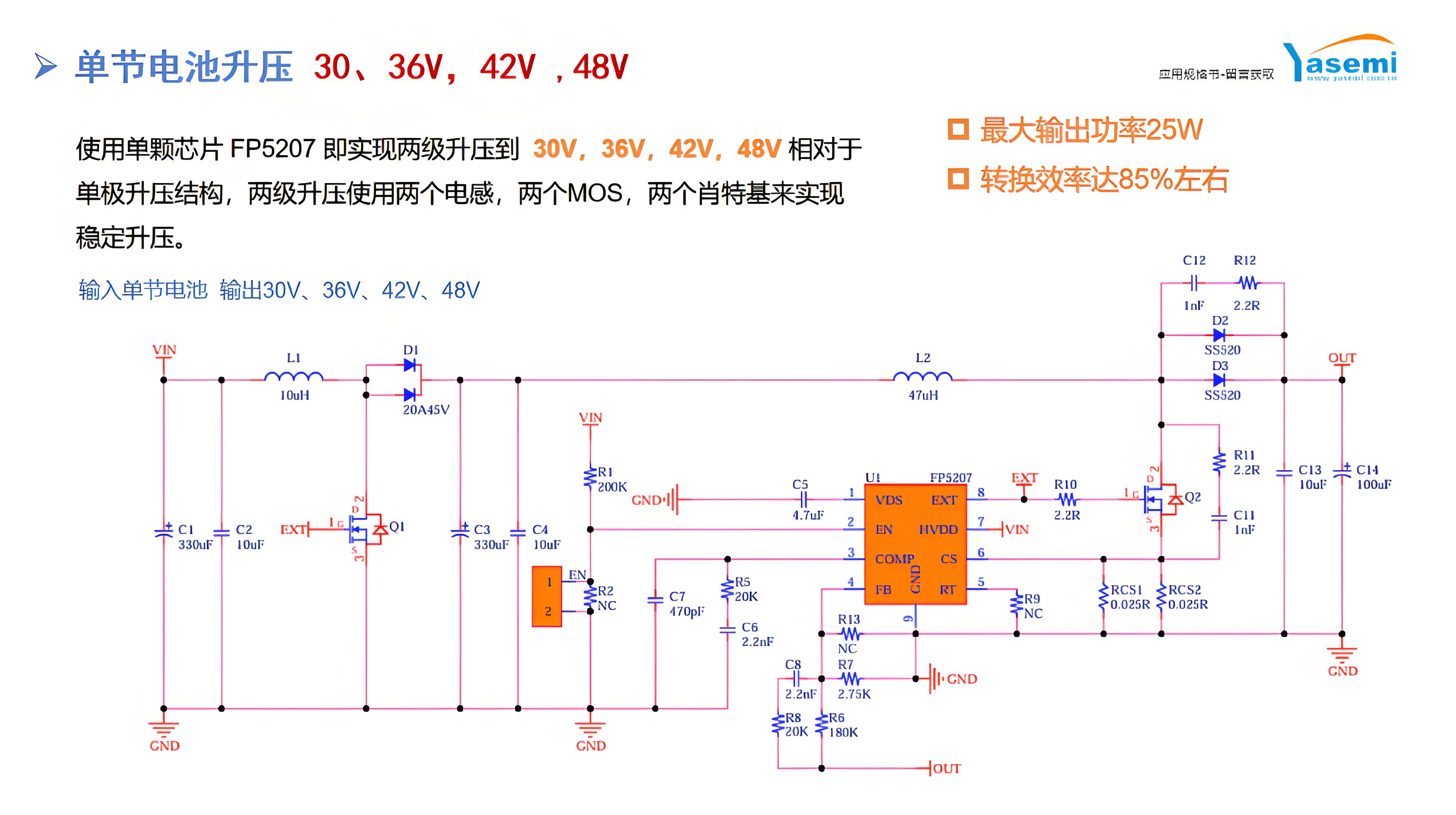

方案采用两级分段升压架构，单颗芯片控制两组升压拓扑电路，芯片自动调整开关占空比，即可实现单节电池经过两级升压架构稳定升压到48V。

该结构把整体升压增益分配至两级电路，有效缓解单级开关器件承受的电压应力，减少发热损耗，可实现在输出48V时达到85%的转换效率，并且稳定提供典型输出功率25W。

需要注意的点是，虽然FP5207低压工况下峰值功率可达30~36W，但高压情况下两级架构会叠加开关损耗。因此，综合系统转换效率、整机温升及长期运行可靠性考量，将持续输出功率限制在25W以内为最优工程设计方案。

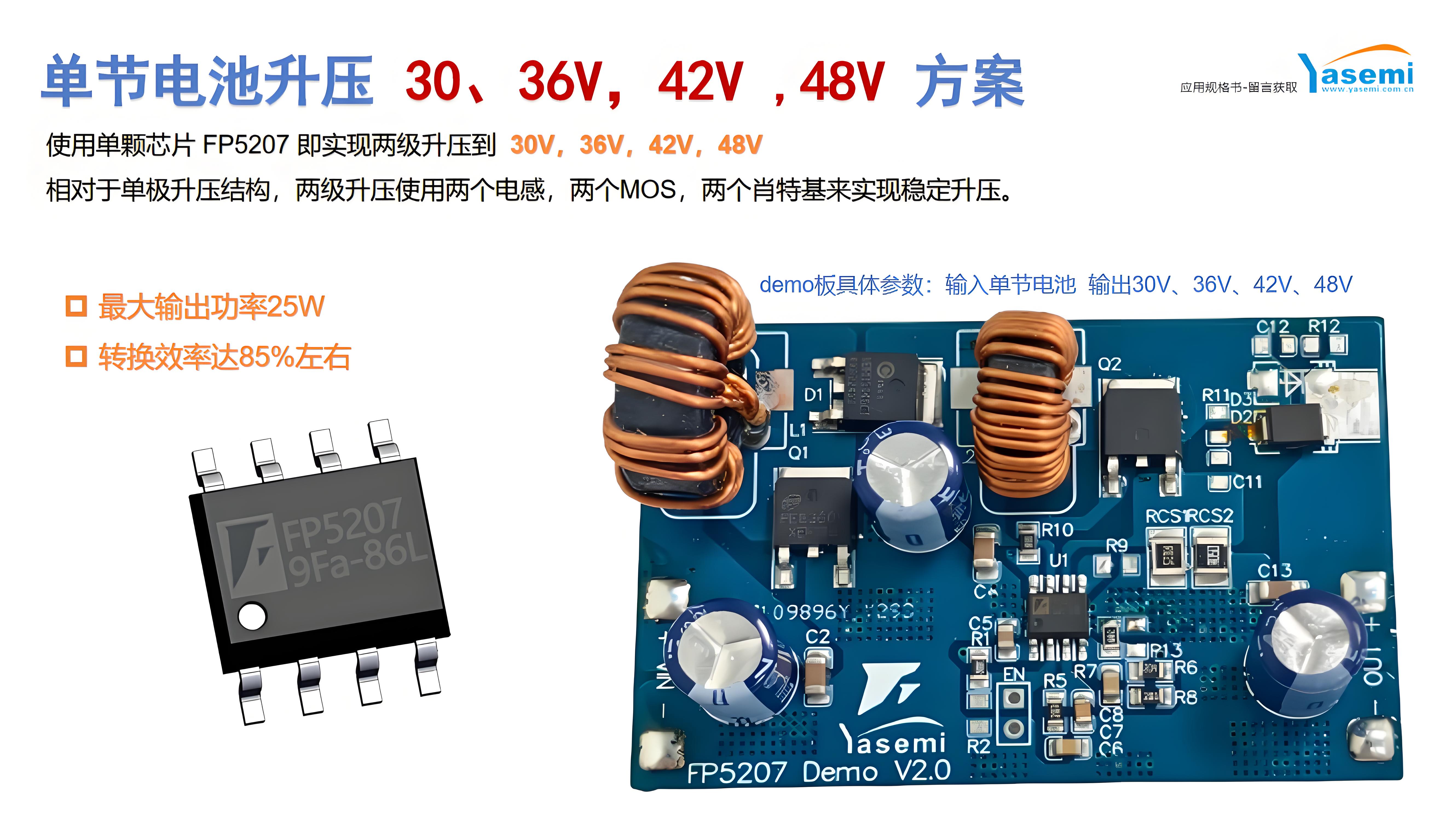

太阳能灯具存在光照致输入电压不稳、昼夜频繁切换、户外温差大、待机功耗高等痛点，对电源低压启动、稳压、低功耗与耐候性有严格要求。基于此，专门设计了FP5207两级升压方案，目前已大量用于路灯、投光灯、景观灯等各类太阳能灯。

FP5207两级升压方案支持2.8V低启动电压，适配全光照：强光时前级降压稳压，规避高压冲击光源；弱光下可捕捉微弱光能逐级升压，解决弱光不亮、频闪、亮度不均问题，全天候照明效果更佳。

FP5207微功耗待机仅3μA，白天储能损耗小；两级升压转换效率更高，电路发热情况减少，元器件老化慢，灯具故障率低、寿命更长，运维成本更低。

电路架构简单、外围器件少，布线简易；相比专用高压升压芯片成本更低、元器件通用，适配各类规格太阳能灯。

FP5207两级升压方案带过流/过压/过热保护，可抵御浪涌、高温损坏；可调开关频率优化EMC，更适配户外复杂工况。

本文介绍FP5207两级升压方案的结构原理与太阳能灯应用优势，不同于单级升压效率、低压适配的传统方案，该方案兼具低压启动、微功耗、多重保护等特性，分段调压实现光照稳定供电、低损耗、户外耐用。

对于需要由单节锂电输出30V~48V高压的小型设备，两级Boost能够兼顾效率、输出能力及器件可靠性。FP5207凭借较大的占空比、灵活的频率配置以及完善的保护机制，可作为太阳能路灯、投光灯、景观灯等应用中的一种参考实现方案。
