降压恒压SL3180 高耐压150V 输出24V 12V 9V 5V 输出电流3A，电动车 储能电源

森利威尔 SL3180 是一款支持 6–150V 输入的异步开关降压型 DC-DC转换器，内部集成高侧功率管，最大输出电流 3A，采用 ESOP8 封装。其核心定位是面向电动车车载设备、储能电源、工业电力系统等高压母线转低压负载的场景，通过 FB 引脚外部分压实现 24V、12V、9V、5V 等恒压输出配置，并兼顾低待机功耗与输出电压精度。SL3180 采用恒定导通时间（COT）纹波电压模式控制，外部元件较少，适合硬件工程师在高压降压方案中做平台化设计。

宽输入电压与多电压输出能力

SL3180 的 VIN、BST、SW 引脚对地极限电压为 150V，推荐工作输入范围为 6–140V，能够覆盖电动车电池组、储能高压母线和工业电力系统的电压波动范围。芯片欠压锁定上升阈值约 5V，下降阈值 4.6V，EN 引脚带内部上拉电流源，悬空即可开启，低电平关断，便于系统上下电控制。

输出侧通过 FB 引脚外部分压电阻设定恒压值，FB 基准典型值为 1.2V，FB 输入电流仅 ±100nA。手册建议 FB 下分压电阻小于 30kΩ，以降低偏置电流和噪声影响，有利于 24V、12V、9V、5V 等输出的恒压精度。手册给出了 5V 和 12V 的典型参数配置，24V、9V 等输出可按同样方法调整分压电阻并验证环路稳定性。最大 3A 输出能力可满足车载设备、辅助电源、通信控制电源等中等功率负载需求。

低静态电流是 SL3180 在电池供电系统中的重要参数：在 VEN=12V、VFB=1V、空载条件下，静态电流典型值为 260μA；关断电流典型值为 6μA。对于需要长期待机的电动车和储能电源，较低的待机电流有助于降低静态损耗。

高效率控制策略与环路设计

SL3180 采用 COT 纹波电压模式控制，通过 RT 引脚对地电阻设置开关频率，频率范围为 100kHz–1MHz。以 RT=82kΩ、5V 输出为例，开关频率约 150kHz。芯片的导通时间随输入电压反向调整，在连续导通模式（CCM）下保持开关频率稳定；轻载时进入跳周期模式，以降低开关损耗、提高轻载效率。

芯片支持外部环路补偿，设计人员可根据输出电容、电感及负载瞬态要求优化环路稳定性。内部固定 3ms 软启动可限制启动瞬间的浪涌电流，避免高压输入下输出电容充电造成的过冲。BST 引脚外接自举电容至 SW 引脚，内部自举调节器约 5V，并带 2.9V 上升、200mV 滞回的欠压保护。

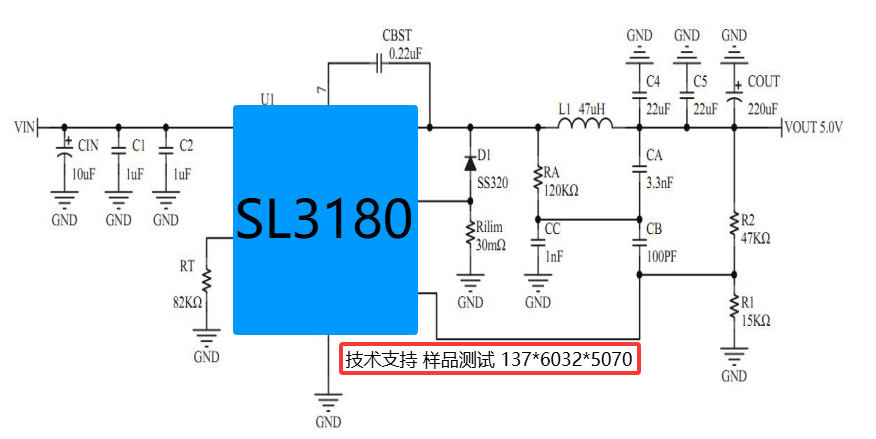

作为异步降压拓扑，SL3180 需要外部续流二极管，典型应用中使用 SS320。电感典型取值 33–100μH，47μH 较为常见；输入电容典型 10μF，输出电容典型 220μF。需要提醒的是，在高压输入、低压大电流输出时，内部功率管和续流二极管的损耗会明显增加，ESOP8 封装的热设计必须充分评估，底部 EP 为 VIN 散热焊盘，应大面积铺铜。

全面保护机制

SL3180 集成了较完整的异常保护功能，适合高压工业与车载环境：

- 逐周期谷值限流：通过 ILIM 与 GND 之间的电阻设定限流值，典型 30mΩ 时谷值限流约 3.3A。限流电阻需承受较大功率，建议使用 1812 或更大封装。

- 过载/短路打嗝保护：当 FB 电压低于 0.8V 时，内部计数器开始计数，持续 64 个周期后停止开关；关断约 65ms 后从软启动重新启动。若故障仍存在，则再次进入保护，故障消除后自动恢复。

- 欠压锁定：VIN 上升约 5V 开启，下降至 4.6V 关断，避免电源不足时异常工作。

- 热关断：结温超过 160℃ 时停止输出，滞回约 25℃，温度降低后恢复。

- 输出过载与过压保护：配合 FB 反馈和限流逻辑，限制异常输出状态。

- PG 电源良好指示：开漏输出，FB 高于基准 95% 时释放，低于 90% 时拉低，上升沿带 5μs 延迟。上拉电源不超过 14V，上拉电阻典型 10kΩ–100kΩ，可用于下游转换器时序或故障监测。

设计便利性与国产化特点

SL3180 采用 ESOP8 标准封装，引脚功能清晰：FB、RT、EN、ILIM、PG、BST、SW、GND 及底部 VIN/EP。外围电路简洁，RT 电阻可调开关频率，便于避开系统敏感频段；FB 分压可配置多种输出电压；PG 和 EN 便于系统时序设计；EN 悬空开启降低了默认状态下的外围复杂度。这些特性使 SL3180 对常见异步降压外围拓扑具有较好的兼容性，也便于平台化衍生不同输出电压的机型。

从国产化角度看，森利威尔 SL3180 为高压降压转换提供了本土器件选择，ESOP8 封装和可调频率、可调限流、可调输出的设计，适合电动车车载设备、平衡车、储能电源辅助电源、工业电力系统及电池供电系统等应用。对于需要 150V 耐压、3A 输出、低静态电流和多电压输出的方案，SL3180 在参数覆盖和外围简洁度之间取得了较好的平衡。

应用场景总结

在电动车与储能电源方案中，SL3180 可用于高压电池组或直流母线到 24V、12V、9V、5V 负载的降压转换，为车载控制、通信模块、传感器和辅助电源供电。其 6–150V 宽输入范围适应电池电压波动和瞬态，260μA 典型静态电流有利于待机功耗控制，FB 低偏置电流和低阻值分压有利于输出电压精度，完整的限流、打嗝、热关断和 PG 指示则提升了系统可靠性。

实际布板时，应重点处理：ILIM 电阻靠近 ILIM/GND；VIN 和 VOUT 电容靠近芯片；BST 电容靠近 BST/SW；FB 走线远离电感和 SW 功率节点；SW、功率管、电感环路短而粗；底部 EP 大面积铺铜散热。对于高压差、大电流工况，还需结合续流二极管损耗和芯片结温做热设计校核。总体而言，森利威尔 SL3180 适合作为高压异步降压平台中的核心器件，用于电动车、储能电源和工业电力系统的多电压恒压输出设计。
