英集芯IP2366P新品技术解析：从100μA到5μA，四大升级打造140W充放电芯片新标杆

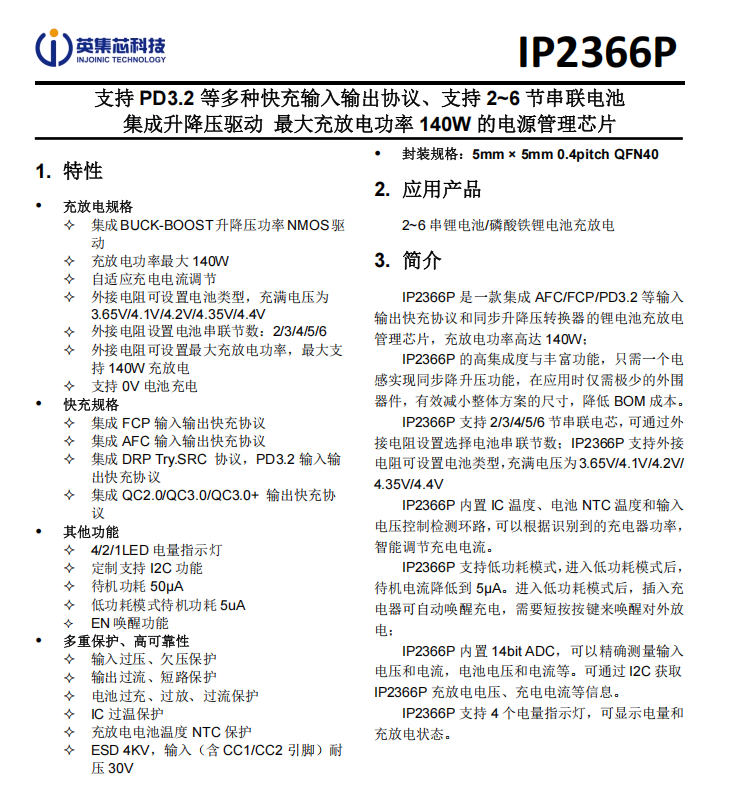

英集芯2026年7月发布的IP2366P，是140W级充放电管理芯片IP2366的全面升级版。本文从技术角度解析四大升级的设计考量和实际价值。

一、待机功耗优化：从100μA到5μA的三级跳

IP2366P的待机功耗优化体现在三个层面：

标准待机：50μA（相对IP2366的100μA，降低50%）

低功耗模式：5μA（进入后，待机电流降至接近电池自放电水平）

唤醒机制：插入充电器自动唤醒充电，短按按键唤醒放电

5μA待机功耗的意义：以一个100Wh的便携储能电源（约6串/25.2V/4Ah）为例，IP2366P的待机功耗仅为0.126mW，一年消耗约1.1Wh，不到总容量的1.1%，几乎可以忽略不计。

二、固件空间扩展：32KB→128KB的应用价值

4倍的固件空间增长为产品差异化提供了充足容量：

支持更复杂的充电策略（如分段式充电曲线）

可存储更多PDO广播包配置

为LED灯显逻辑、按键响应等用户交互功能提供充足代码空间

预留未来固件升级和协议扩展能力
配合I2C接口和配置工具，开发者可实现高度定制化的充放电管理逻辑。

三、效率提升路径分析

IP2366P的效率提升主要来自：

优化的死区时间控制，降低开关管体二极管导通损耗

更精准的电流采样和环路补偿，减少开关频率波动

优化的栅极驱动电压和上升/下降沿控制，降低开关损耗
实测数据显示，IP2366P在20V/5A输出时效率达97.5%，对比市场上同级别方案通常为95~96%，领先1~2个百分点。

四、驱动能力可调：EMC调试的“软开关”

驱动能力可调是IP2366P最实用的改进之一。EMC辐射超标时，工程师通常通过增加栅极电阻或调整Layout来抑制振铃，但往往牺牲效率。IP2366P允许通过配置寄存器调整驱动强度，在不改PCB的情况下找到效率与EMI的最佳平衡点，大幅缩短认证周期。

五、其他关键特性

内置14bit ADC，精确测量电压电流

支持0V电池充电

输入/输出端口耐压30V（含CC1/CC2）

ESD 4KV

θJA仅26℃/W，散热性能优异

IP2366P适合移动电源、户外储能、电动工具、无人机充电站等高功率密度充放电应用。聚泉鑫科技可提供详细技术资料和调试支持。
