城市电网大量高压单芯电缆敷设于电缆沟、电缆隧道内部。地下环境潮湿密闭，电缆易面临护层漏电、接头发热起火、外力盗割挖掘破坏三类典型风险。一旦外护套破损、接地系统失效，将会产生异常护层环流，持续发热加速绝缘老化，严重时引发电缆烧蚀、击穿跳闸，造成大面积停电事故。
这类故障演变过程十分隐蔽。传统依靠人工下沟、开井巡检，属于有限空间高危作业，不仅人力成本高，还存在巡检间隔盲区，很难捕捉环流短时突变、突发外力冲击等瞬时隐患。在新型电力系统建设背景下，地下电缆运维亟需从被动处置转向事前预警、状态检修。FH‑900L 电缆接地环流监测系统，依托多传感融合技术，将地下看不见的各类隐患转化为可量化的数字化信号，补齐电缆沟道在线监测短板。
捕捉地下电缆多重隐形风险
系统不止局限于护层环流监测，构建“环流+温度+振动”（温度、振动传感器可配置）多参量综合感知体系。
通过开合式CT采集三相护层接地环流数据，以此研判护套绝缘损伤情况；依托温度传感器实时跟踪电缆、接头温升，识别接触不良、过热起火征兆，精准识别盗割、工程机械挖掘等外力破坏行为。
多维度数据互相校验，降低误报漏报概率，实现漏电、过热、外力破坏多类风险一体化预警。

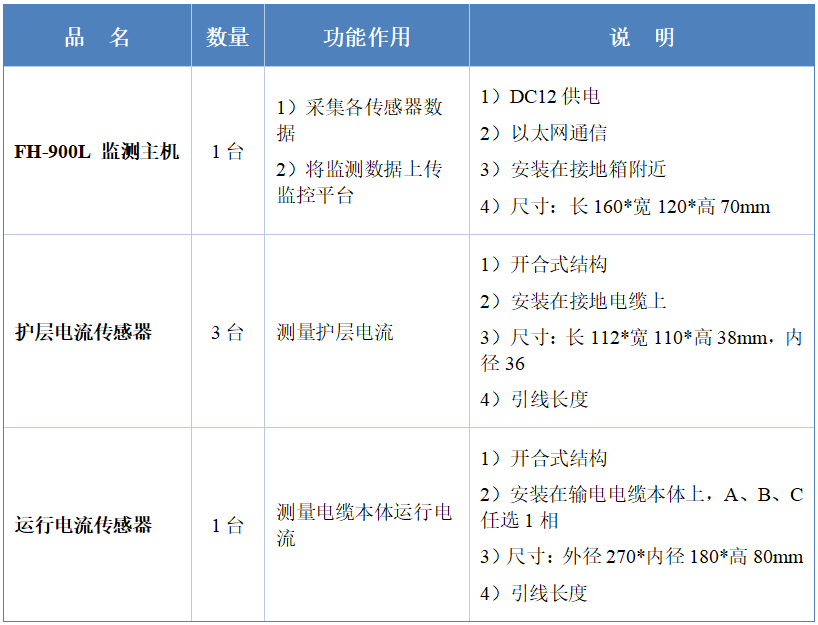

表1：硬件组成

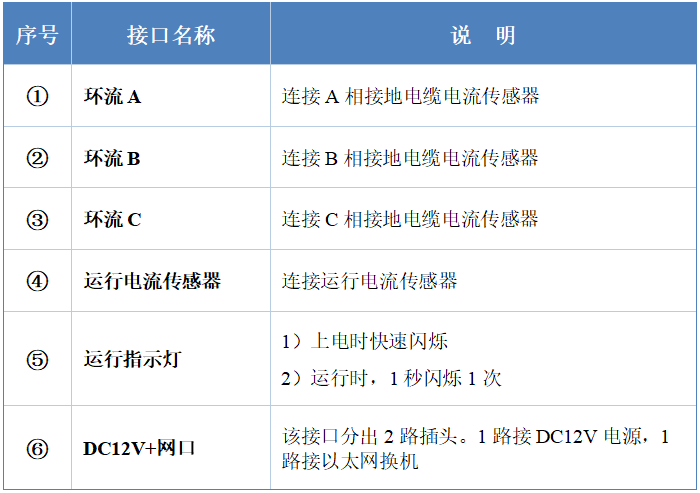

表2：监测主机硬件接口
IP68高防护，兼顾安装效率与环境耐受
整套系统核心硬件采用铝合金防护外壳，监测主机与开合式电流传感器均达到IP68防护等级，可完全抵御电缆沟、隧道内高湿积水、凝露、盐雾、粉尘侵蚀，适配地下恶劣工况长期连续运行。
开合式电流传感器为本产品核心亮点，采用分体开合结构，现场无需截断接地线、无需改动原有电缆接地回路，无需停电拆解电缆。作业人员直接将传感器扣合在接地线缆上，锁紧固定即可完成安装，大幅缩短高空、井下施工时长，降低有限空间作业风险，减少停电施工带来的供电影响。
设备支持CT感应取电、太阳能、市电多种供电模式，搭配动态低功耗管理，适配野外、隧道多种供电条件；机箱挂耳安装角度可调，全部接头采用防水航空插头，布线预留松弛余量，避免线缆拉扯受损。
构建采集-分析-告警闭环体系
多组传感器同步采集三相护层接地环流、电缆本体运行电流、接头温度信号，数据经屏蔽线缆接入主机，通过以太网上传至电力物联网综合监测平台。
运维管理人员可通过网页端查看实时监测数据，调取历史变化曲线，导出统计报表，完整回溯工况演变全过程。系统支持自定义告警阈值，监测参量出现异常突变时，及时推送告警信息，快速定位故障接地箱点位。
筑牢地下电网安全防线
地下电缆故障往往由微小隐患逐步演化而来，接地环流、接头温度信号正是电缆运行状态的直观 “晴雨表”。FH‑900L 电缆接地环流监测系统，凭借IP68铝合金高防护硬件、开合式免破线便捷安装、多参量融合感知、端云一体化预警能力，帮助运维单位将风险消解在萌芽阶段，筑牢城市地下电力动脉的安全屏障。
