支持8.2V/8.3V/8.4V/8.6V/8.7V双节充20V/2A具有NTC保护功能

概述：

PC4121是一款独立式升压开关电池充电器，可对2节电池进行充电，最大充电电流为2A。该2节电池开关充电器工作在1.3MHz开关频率，允许使用1µH小尺寸电感并降低DCR损耗。PC4121提供DFN3x3-10L封装和ESOP-8L封装。

特性：

⚫ 易于使用的独立双节同步升压开关充电器

- 专有充电电流控制

- 输入电压范围：4.5V 至 6.2V

- 绝对最大输入电压额定值：20V

- 充电电压：8.2V/8.3V/8.4V/8.6V/8.7V

- 最大快速充电电流：0.35A 至 2.0A

- 开关频率：1.3MHz

- 1µH 电感，低直流电阻损耗和小占位面积

- 1A 充电时充电效率达 93%

- 支持预充电、恒流（CC）充电、恒压（CV）充电、充电终止和再充电

- 电池短路保护

- 电阻可编程充电电压

- 电阻可编程充电电流

⚫ 高充电精度

- 充电电压调节：±0.75%

- 开关充电电流调节：±7.5%

⚫ 保护功能

- 每周期电流限制保护

- 输入电压调节（VINDPM）

- 电池短路保护

- 冷/热电池温度监测（仅适用于 PC4121QVF）

- 结温热调节（TREG）

⚫ 封装

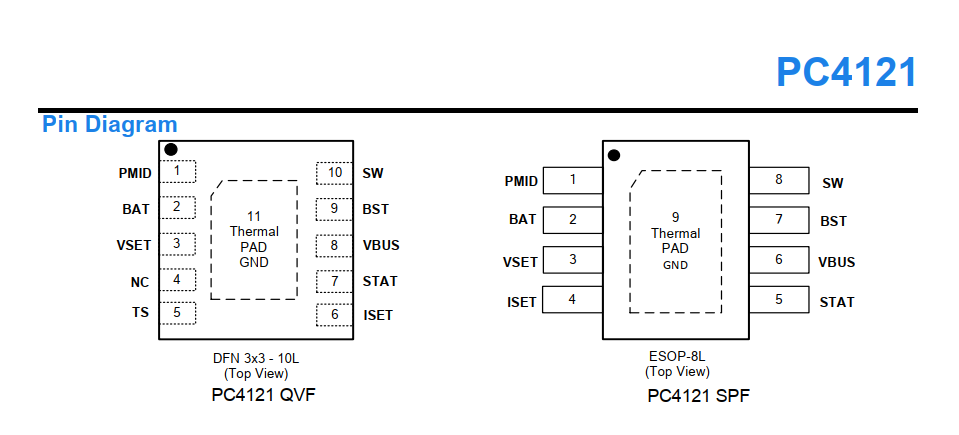

- DFN3x3-10L 或 ESOP-8L

- 符合 RoHS 标准且无卤素

- 100% 无铅（Pb）

应用：

⚫ 两节电池充电器

⚫ 蓝牙音箱

⚫ 便携式打印机

⚫ 玩具
