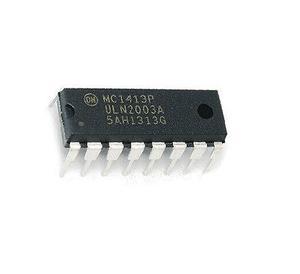

uln2003a

ULN2003A是一个7路反向器电路，即当输入端为高电平时ULN2003A输出端为低电平，当输入端为低电平时ULN2003A输出端为高电平。由于ULN2003A是集电极开路输出，为了让这个二极管起到续流作用，必须将COM引脚（pin9）接在负载的供电电源上，只有这样才能够形成续流回路。也可以作为一些器件，如步进电机的驱动电路。

1.uln2003a中文资料

ULN是集成达林顿管IC，内部还集成了一个消线圈反电动势的二极管，可用来驱动继电器。的输出端允许通过电流为200mA，饱和压降VCE 约1V左右，耐压BVCEO 约为36V。它是双列16脚封装，NPN晶体管矩阵，最大驱动电压=50V，电流=500mA，输入电压=5V，适用于TTL COMS，由达林顿管组成驱动电路。用户输出口的外接负载可根据以上参数估算。采用集电极开路输出，输出电流大，故可直接驱动继电器或固体继电器，也可直接驱动低压灯泡。通常单片机驱动ULN2003时，上拉2K的电阻较为合适，同时，COM引脚应该悬空或接电源。

2.uln2003数据手册

极限值(若无其它规定，Tamb=25℃)

电特性(若无其它规定，Tamb=25℃)

3.uln2003a引脚图及功能

引脚1：CPU脉冲输入端，端口对应一个信号输出端。

引脚2：CPU脉冲输入端。

引脚3：CPU脉冲输入端。

引脚4：CPU脉冲输入端。

引脚5：CPU脉冲输入端。

引脚6：CPU脉冲输入端。

引脚7：CPU脉冲输入端。

引脚8：接地。

引脚9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极。用于感性负载时，该脚接负载电源正极，实现续流作用。如果该脚接地，实际上就是达林顿管的集电极对地接通。

引脚10：脉冲信号输出端，对应7脚信号输入端。

引脚11：脉冲信号输出端，对应6脚信号输入端。

引脚12：脉冲信号输出端，对应5脚信号输入端。

引脚13：脉冲信号输出端，对应4脚信号输入端。

引脚14：脉冲信号输出端，对应3脚信号输入端。

引脚15：脉冲信号输出端，对应2脚信号输入端。

引脚16：脉冲信号输出端，对应1脚信号输入端。
