基于FPGA的电子计时时钟设计VHDL代码Quartus仿真

名称：基于FPGA的电子计时时钟设计VHDL代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

要求：

1.电子计时时钟具有异步清零、同步置数功能,用VHDL实现计数逻辑,并阐述设计原理,给出关键 block diagram设计框图。

2.用VHDL实现译码显示逻辑,并阐述设计原理,给出关键 block diagran设计框图。

3.驱动的数码管为共阴极数码管,阐述电路原理,给出相应编码方式。

4.报告要求

(1)按设计指导书中要求的格式书写,所有内容一律打印；

(2)报告内容包括设计过程、软件仿真的结果及分析；

(3)报告中要有整体电路原理图、各模块原理图；

(4)软件仿真包括各个模块的仿真和整体电路的仿真。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

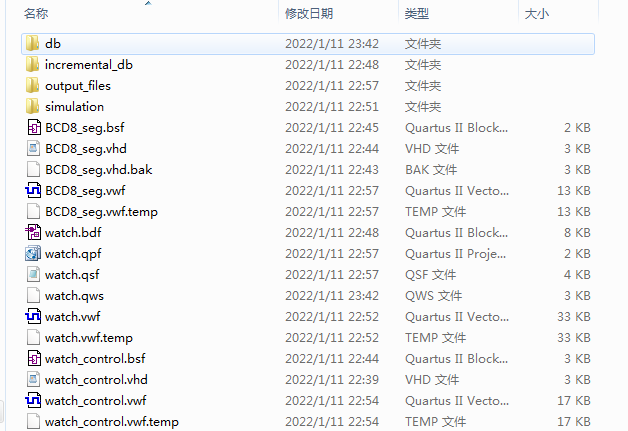

1. 工程文件

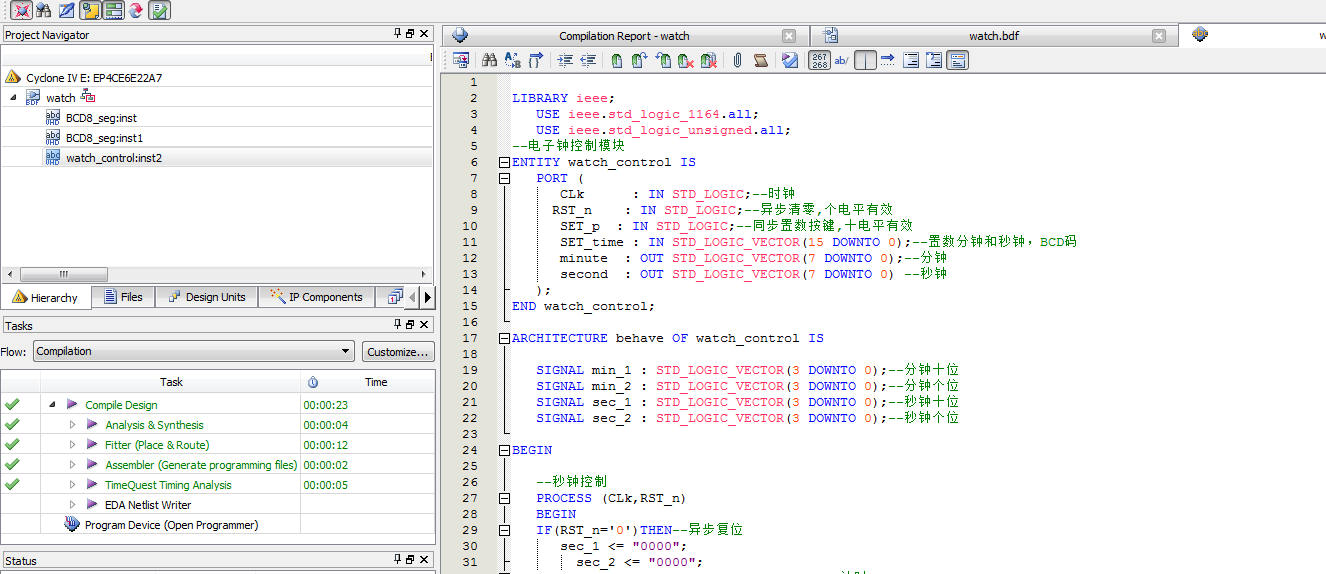

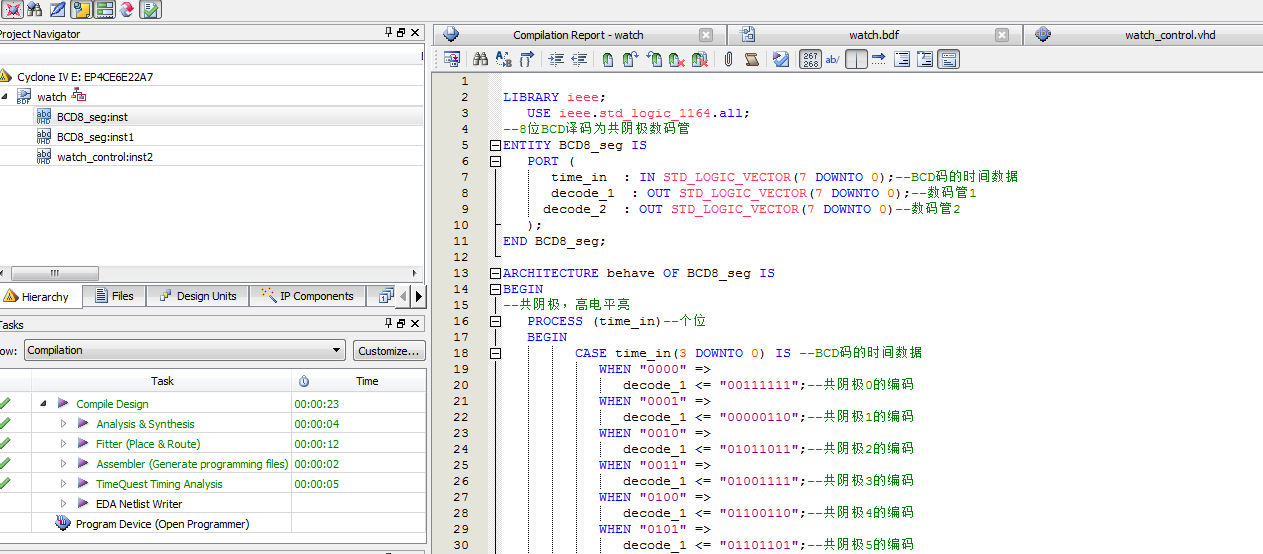

2. 程序文件

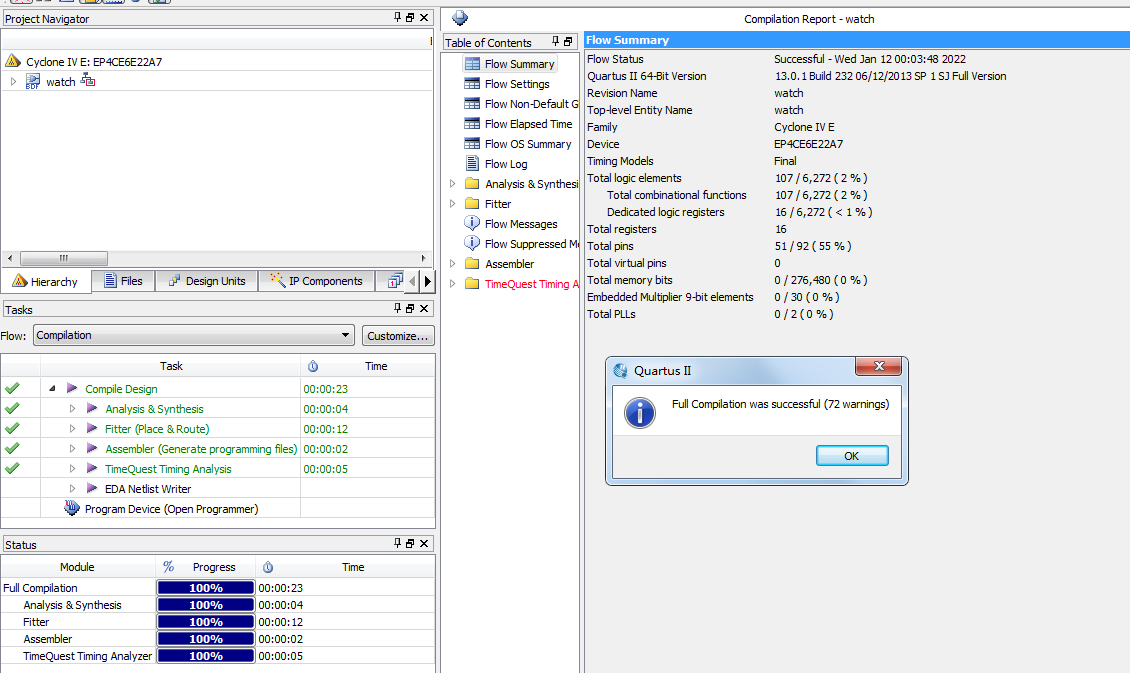

3. 程序编译

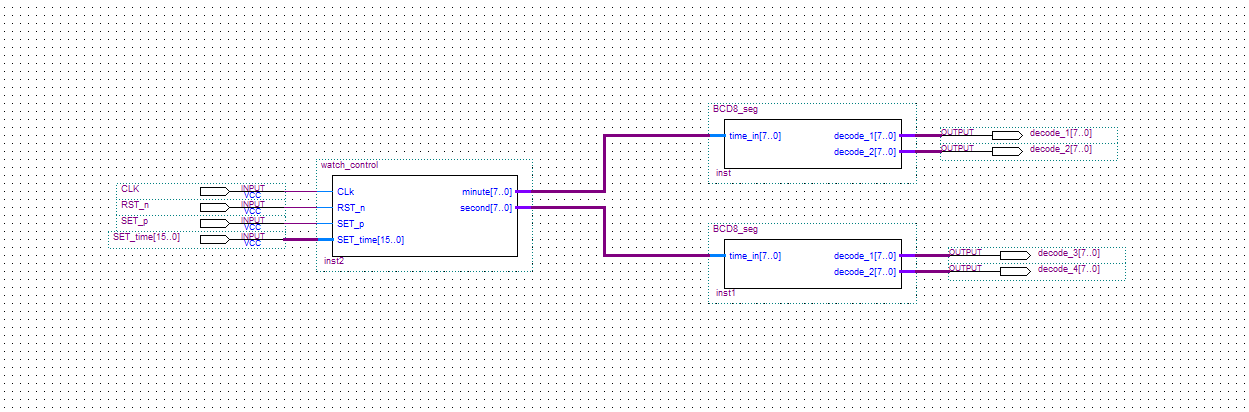

4. RTL图

5. 仿真图

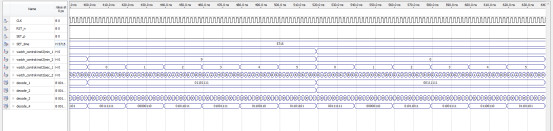

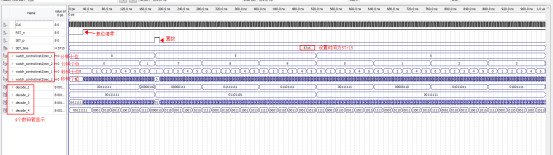

整体仿真图

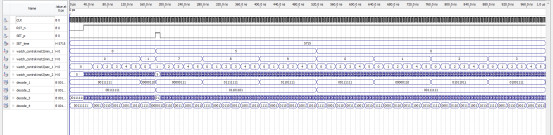

电子钟控制模块仿真图

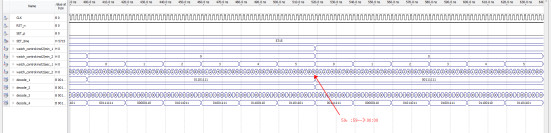

共阴极数码管译码模块仿真图

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--电子钟控制模块
ENTITY watch_control IS
   PORT (
      CLk      : IN STD_LOGIC;--时钟
  RST_n    : IN STD_LOGIC;--异步清零,个电平有效
      SET_p  : IN STD_LOGIC;--同步置数按键,十电平有效
      SET_time : IN STD_LOGIC_VECTOR(15 DOWNTO 0);--置数分钟和秒钟，BCD码
      minute  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--分钟
      second  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0) --秒钟
   );
END watch_control;
ARCHITECTURE behave OF watch_control IS
   SIGNAL min_1 : STD_LOGIC_VECTOR(3 DOWNTO 0);--分钟十位
   SIGNAL min_2 : STD_LOGIC_VECTOR(3 DOWNTO 0);--分钟个位
   SIGNAL sec_1 : STD_LOGIC_VECTOR(3 DOWNTO 0);--秒钟十位
   SIGNAL sec_2 : STD_LOGIC_VECTOR(3 DOWNTO 0);--秒钟个位
BEGIN
   --秒钟控制
   PROCESS (CLk,RST_n)
   BEGIN
IF(RST_n='0')THEN--异步复位
sec_1 <= "0000";
        sec_2 <= "0000";
ELSIF (CLk'EVENT AND CLk = '1') THEN--计时
IF(SET_p='1')THEN--同步置数
sec_1 <= SET_time(7 DOWNTO 4);--置数秒钟十位
sec_2 <= SET_time(3 DOWNTO 0);--置数秒钟个位
ELSIF (sec_1 = "0101" AND sec_2 = "1001") THEN--秒钟记到59秒后变为00
sec_1 <= "0000";
sec_2 <= "0000";
ELSIF (sec_2 = "1001") THEN--9秒
sec_1 <= sec_1 + "0001";--秒钟十位加1
sec_2 <= "0000";
ELSE
