基于状态机的交通灯控制器的设计Verilog代码Quartus仿真

名称：基于状态机的交通灯控制器的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：这是一个基于状态机的交通灯控制器。模块采用三段式状态机设计，包含红灯、黄灯、绿灯三个状态，定时分别为25秒、5秒和20秒。每个状态都有独立的计数器，在时钟上升沿触发计数，达到设定时间后自动切换到下一状态，状态转换顺序为：红灯→黄灯→绿灯→红灯循环。复位时系统进入红灯状态确保安全。输出采用独热码方式，同一时刻只有一个灯亮起。该设计结构清晰，通过参数化时间设置便于修改，实现了交通灯基本的周期性切换功能。

演示视频：

设计文档：

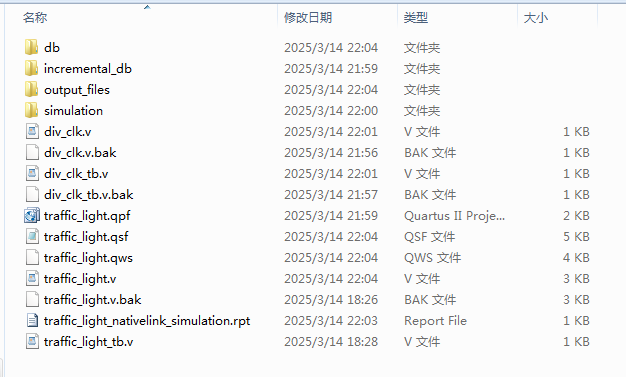

1、工程文件

2、div_clk文件

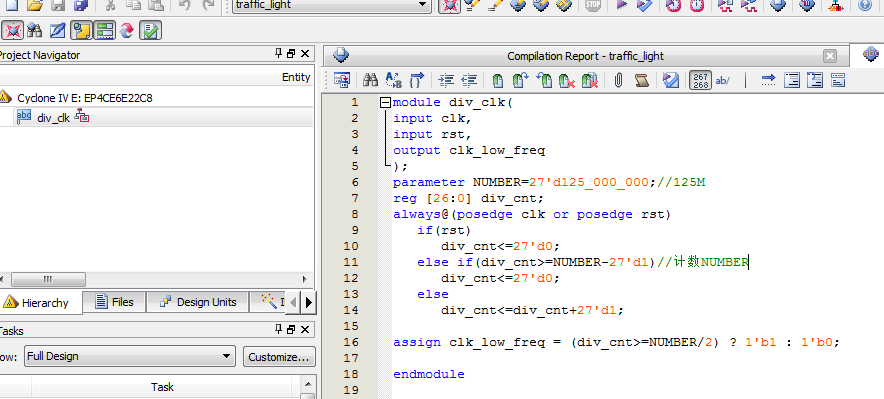

3、程序编译

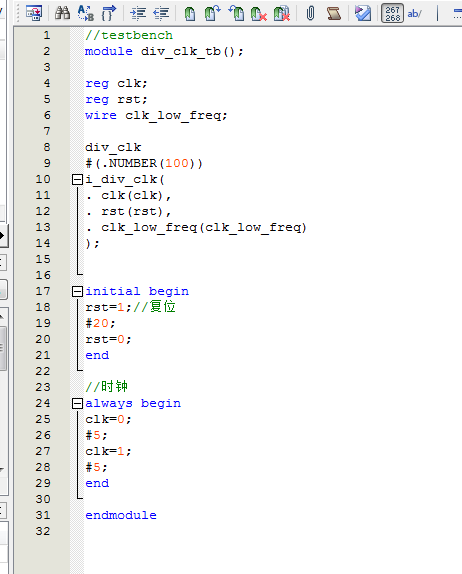

4、Testbench

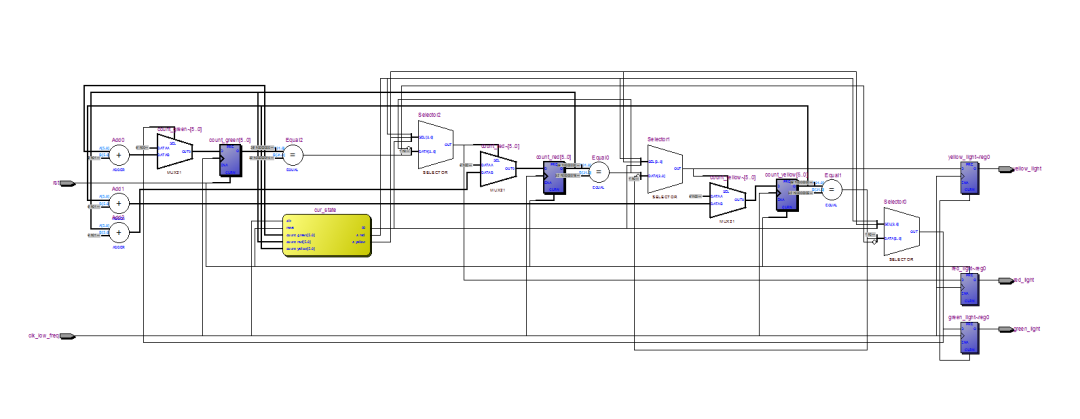

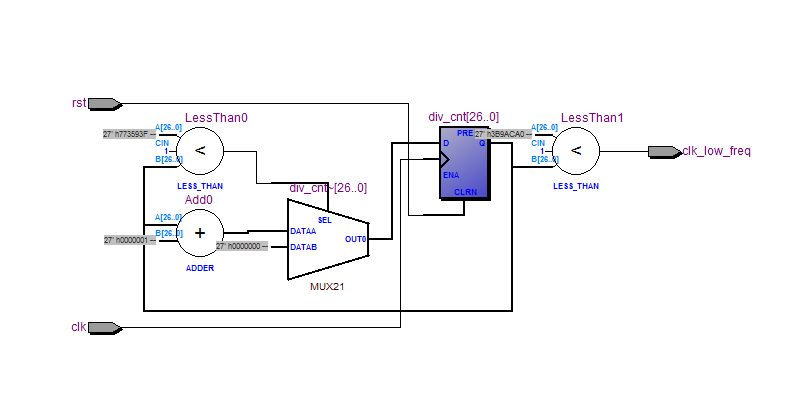

RTL图

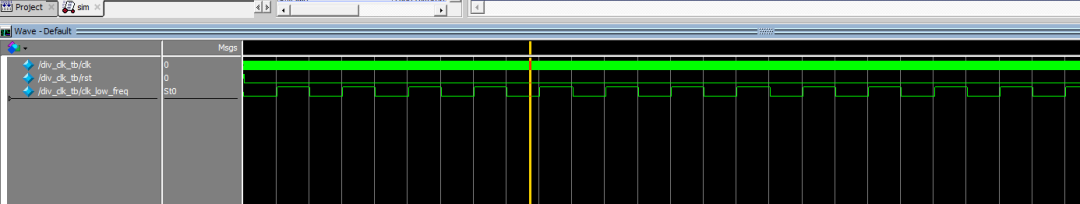

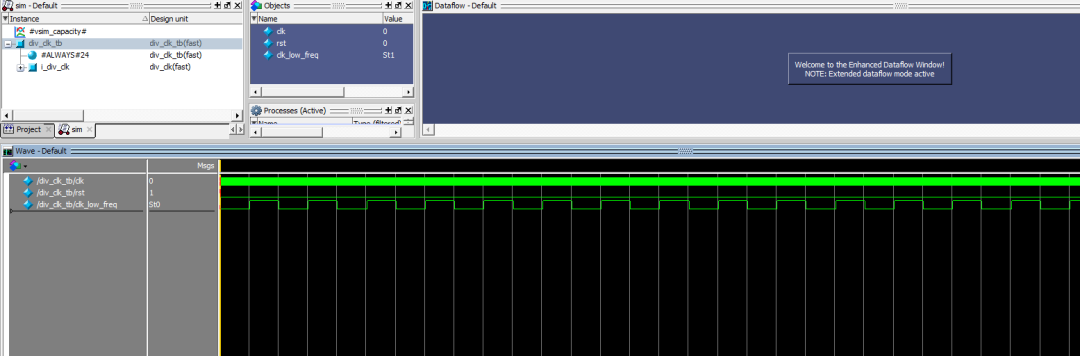

5、仿真图

6、traffic_light文件

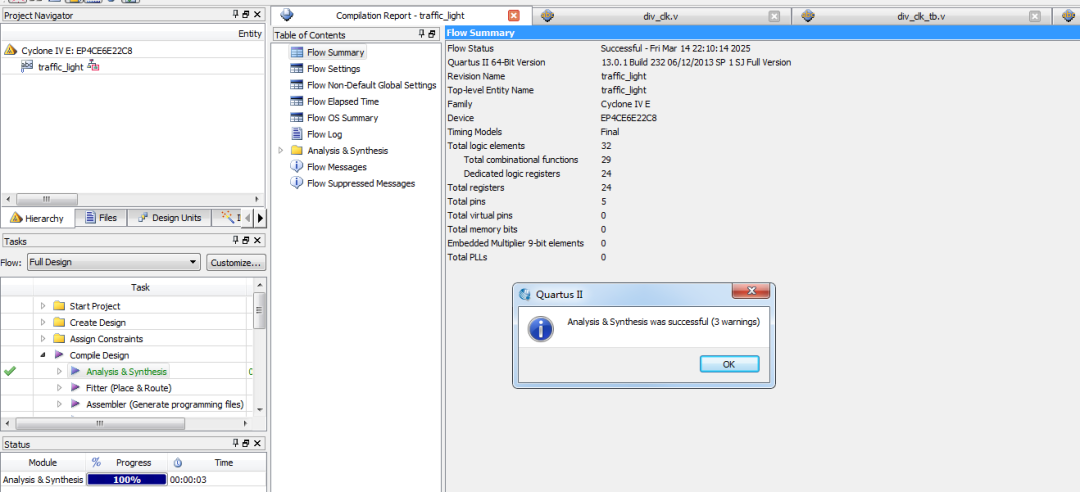

7、程序编译

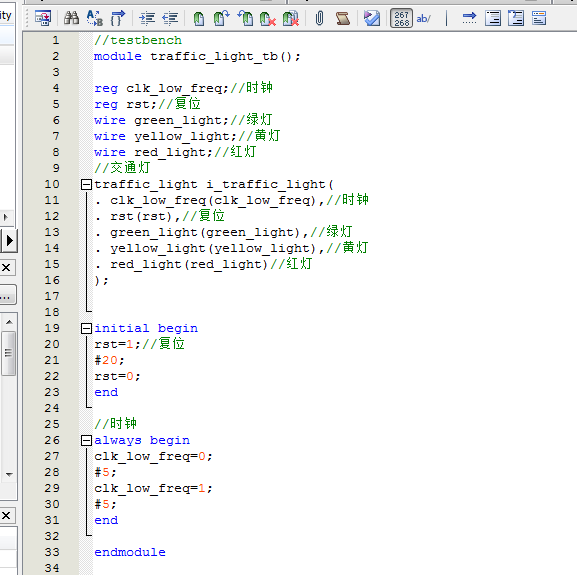

8、Testbench

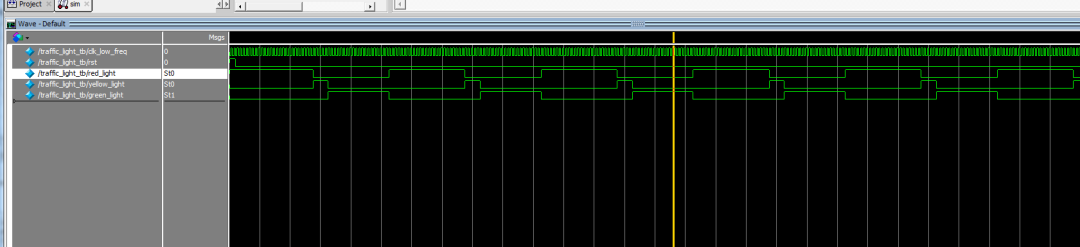

9、仿真图

部分代码展示:

module div_clk(
input clk,
input rst,
output clk_low_freq
);
parameter NUMBER=27'd125_000_000;//125M
reg [26:0] div_cnt;
always@(posedge clk or posedge rst)
if(rst)
div_cnt<=27'd0;
else if(div_cnt>=NUMBER-27'd1)//计数NUMBER
div_cnt<=27'd0;
else
div_cnt<=div_cnt+27'd1;
assign clk_low_freq = (div_cnt>=NUMBER/2) ? 1'b1 : 1'b0;
