数字电子钟 的设计 Verilog 代码Quartus  实验箱

名称：数字电子钟的设计Verilog代码Quartus  实验箱

软件：Quartus

语言：Verilog

代码功能：

一、设计内容

设计一个数字电子钟，并用Quartus/Modelsim进行仿真，将结果下载到EDA

实验开发系统中，测试电路的正确性。应包含VERILOG源程序，详细的设计报

告，并对程序，仿真结果，实验箱运行结果等进行详尽的分析。

二、基本要求

1.要求使用8个数码管进行时、分和秒和分隔点的显示，初始时所有LED灯

熄灭。

2.时间采用24小时计时制，时分秒之间的分隔用点表示（该点要单独显示

在一个数码管上)，比如12:30:35显示为12，30，35，分和秒之间的点每隔

1秒闪烁。

3.清零按键K1，可同时对时、分、秒进行清零：设置初始时间按键K2，可将

时间设置为初始值23:59:50；

4.拨档开关SW1为1时，正常走时，为0时，停止走时。正常走时时LED1点

亮，停止时，LED1熄灭。

5.再配置4个按键（K4一设置键，K5一加,K6一减，K7一确认，K8一移动)，按

下设置键K4进入时间设置模式，对应的小时指示灯LED2点亮（其他灯熄灭），

表示当前设置的是小时，此时用K5进行数字的加（两位数字一起加)，K6进行

数字的减（两位数字一起减），用K8按1次则可切换到设置分钟（指示灯LED3

点亮），按K8第2次可设置秒（指示灯LED4点亮)，再按K8又回到小时的设置，

只有按下K7确认后回到时钟正常走时模式。

6.第5项中，按K5时小时最多加到23，分钟最多加到59，再按则保持数值

不变：按K6时，最多减到00，再按则保持00

注意：为了测试方便，初始时间设置为23:59:50；按键中需要考虑按键的去

抖动；数码管显示数字要亮度均匀，无闪烁

本代码已在AX301开发板验证，AX301开发板如下，其他开发板可以修改管脚适配：

设计文档：

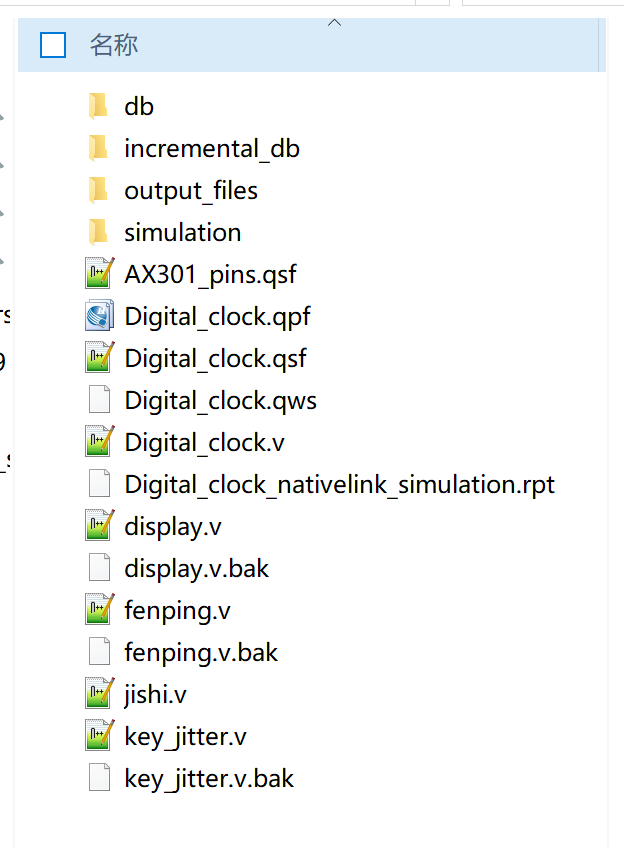

1、工程文件

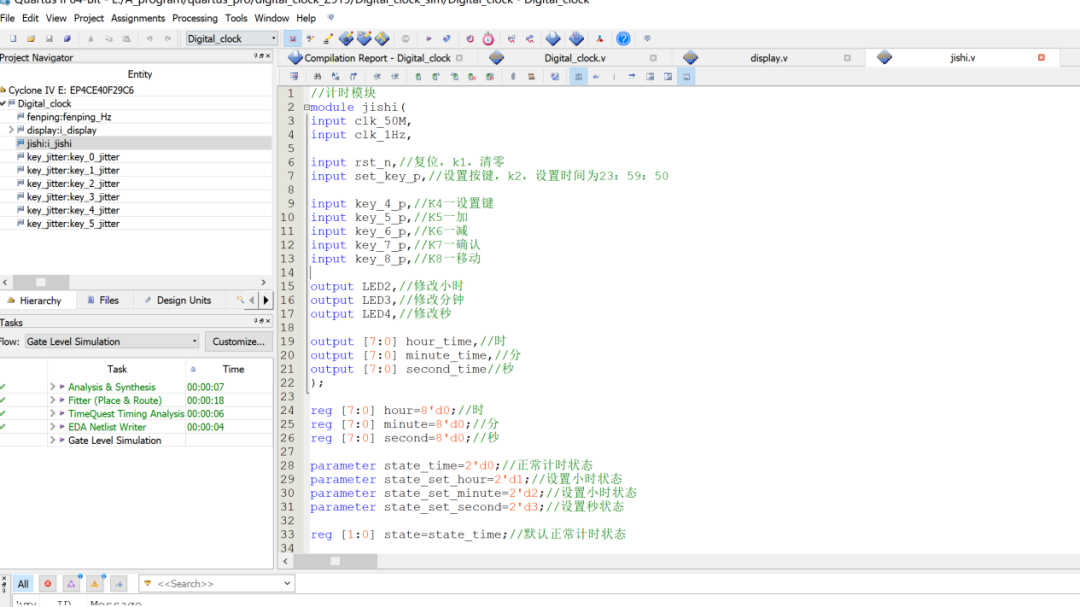

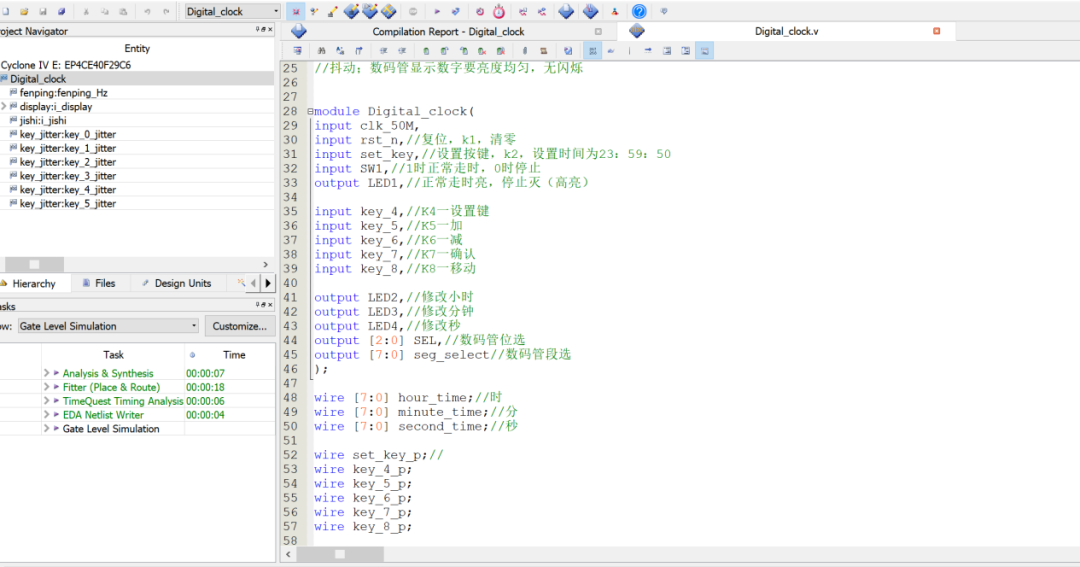

2、程序文件

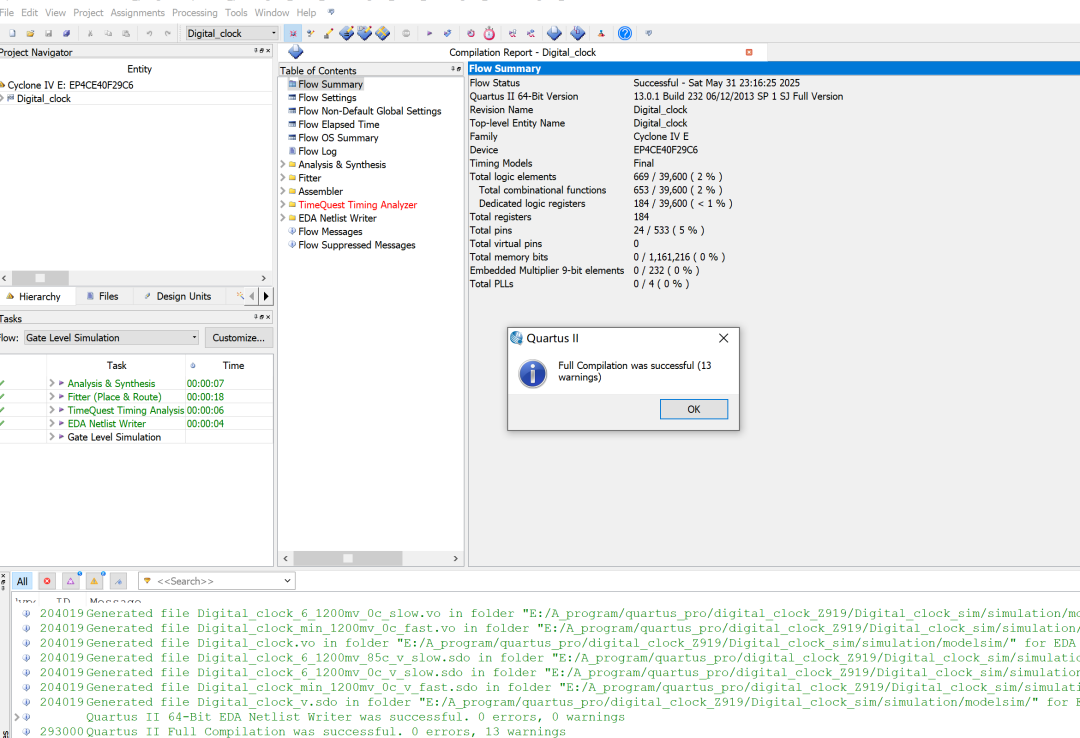

3、程序编译

4、RTL图

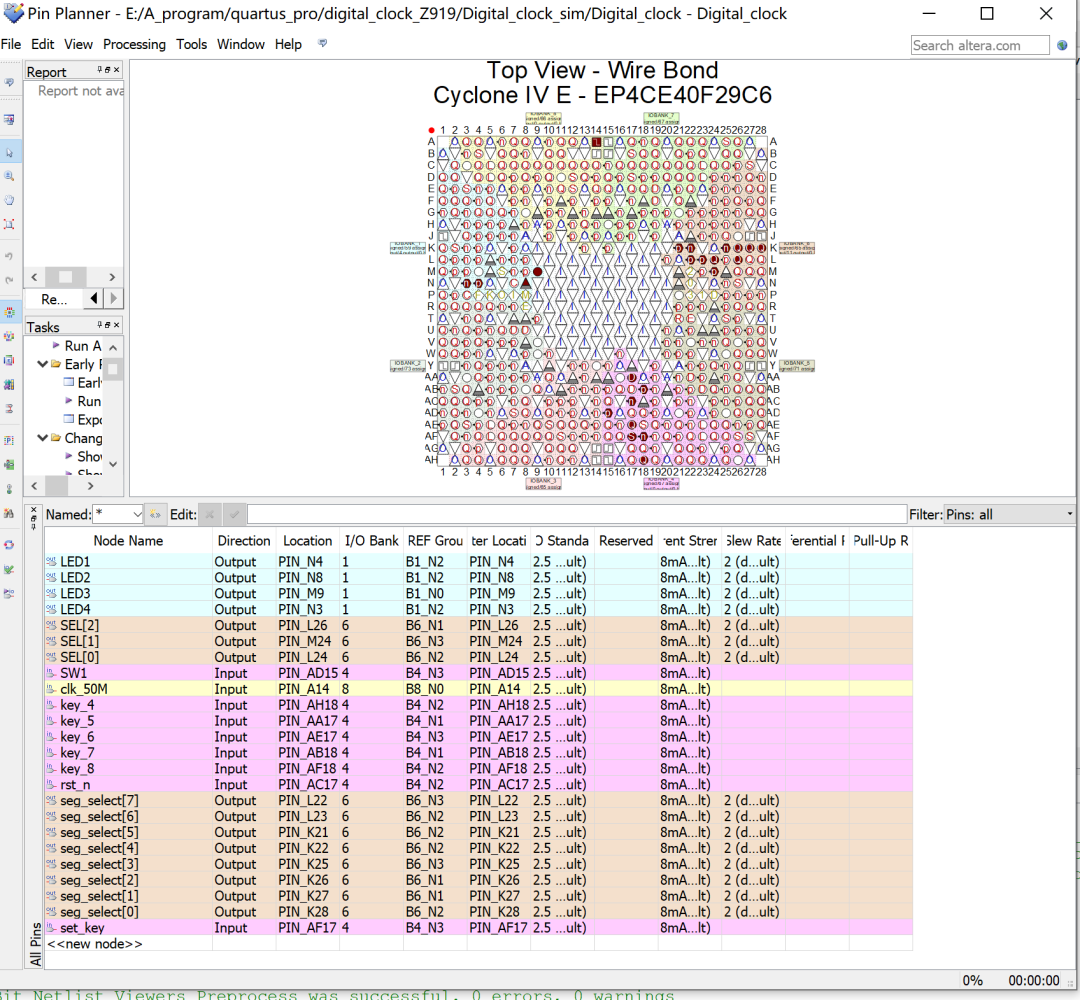

5、管脚分配

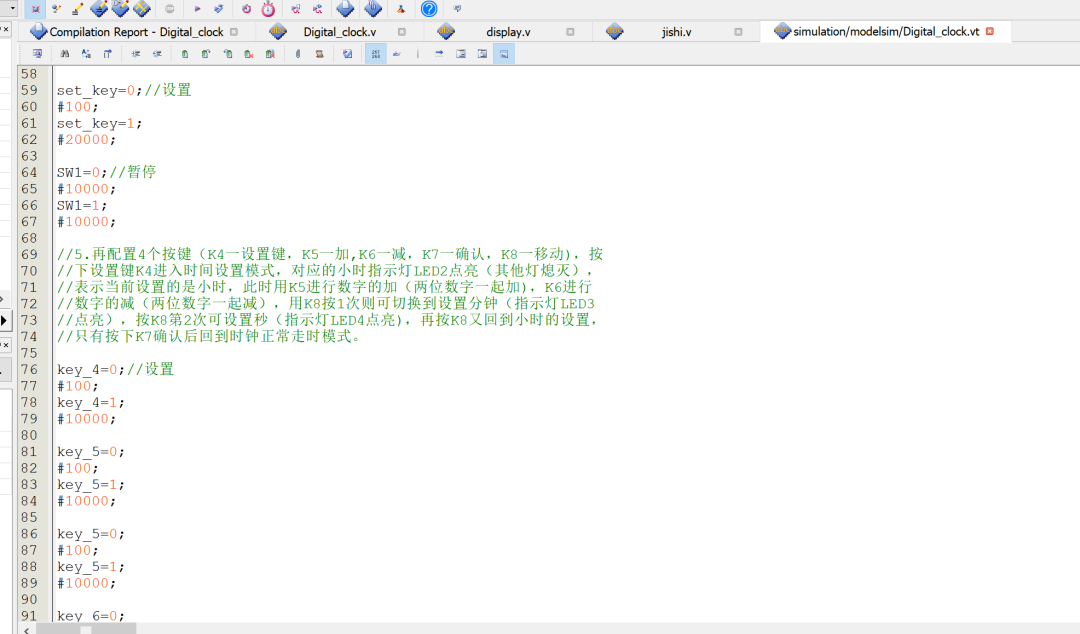

6、Testbench

7、仿真图

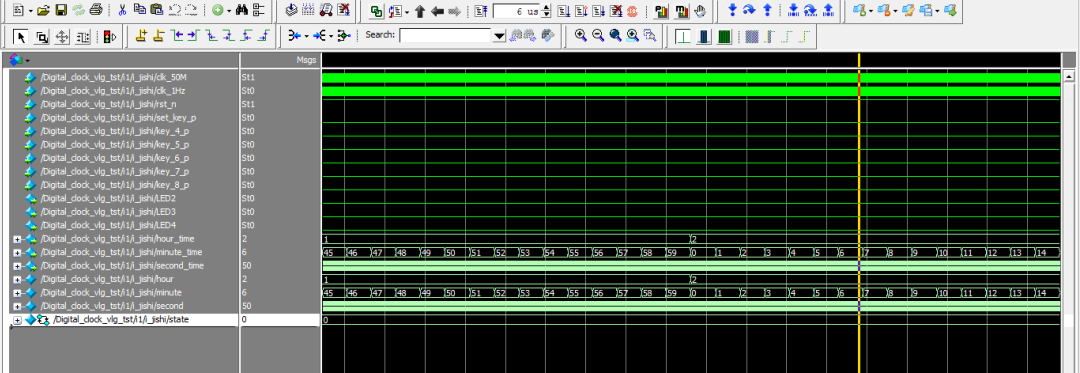

整体仿真图

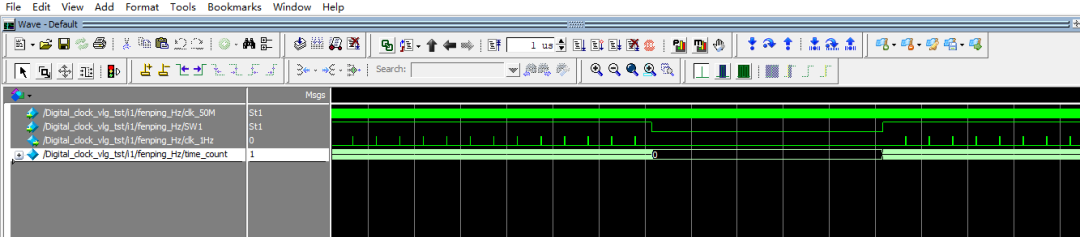

分频模块

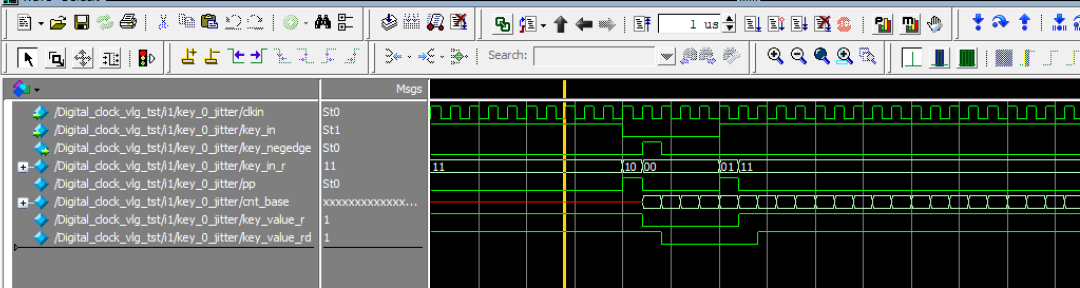

按键模块

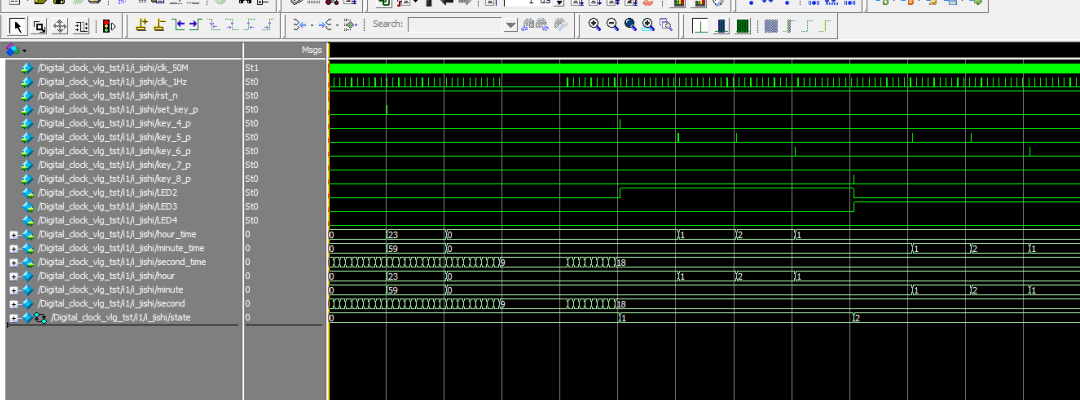

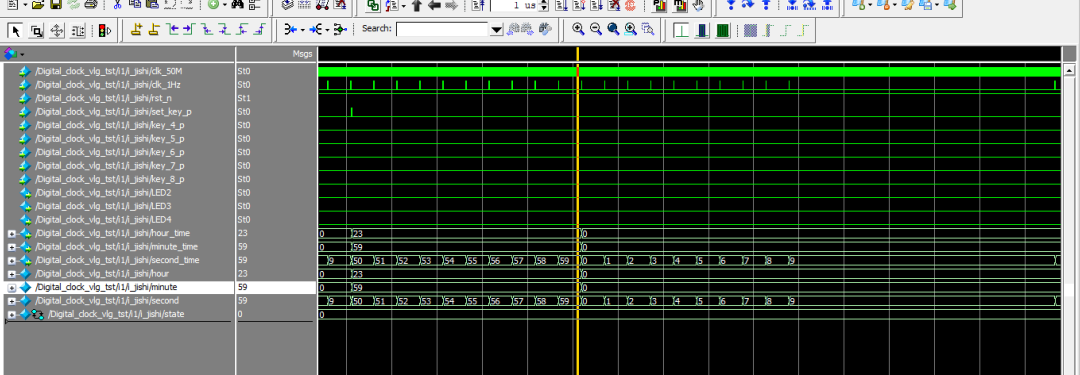

计时模块

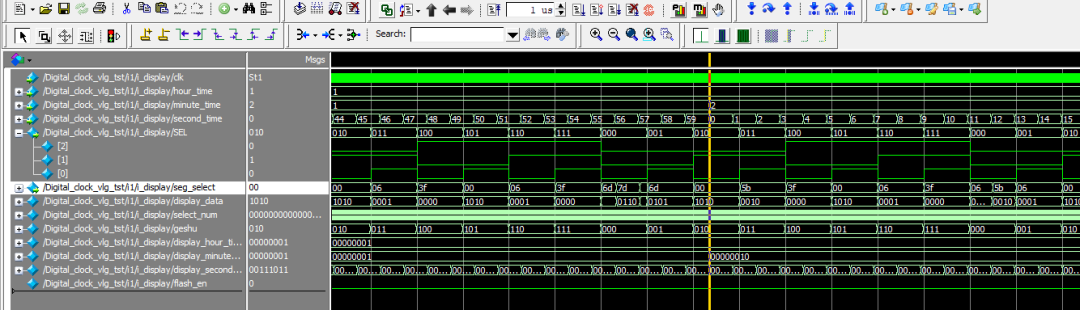

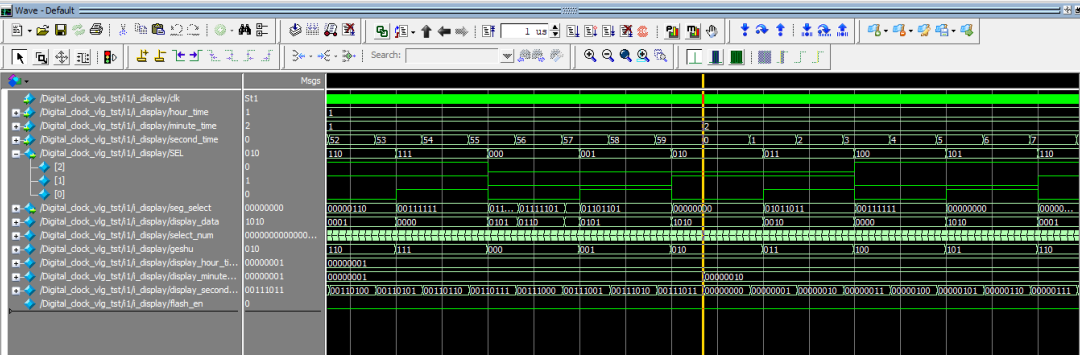

显示模块

部分代码展示:

//具有计时功能

//一、设计内容

//设计一个数字电子钟，并用Quartus/Modelsim进行仿真，将结果下载到EDA

//实验开发系统中，测试电路的正确性。应包含VERILOG源程序，详细的设计报

//告，并对程序，仿真结果，实验箱运行结果等进行详尽的分析。

//二、基本要求

//1.要求使用8个数码管进行时、分和秒和分隔点的显示，初始时所有LED灯

//熄灭。

//2.时间采用24小时计时制，时分秒之间的分隔用点表示（该点要单独显示

//在一个数码管上)，比如12:30:35显示为12，30，35，分和秒之间的点每隔

//1秒闪烁。

//3.清零按键K1，可同时对时、分、秒进行清零：设置初始时间按键K2，可将

//时间设置为初始值23:59:50；

//4.拨档开关SW1为1时，正常走时，为0时，停止走时。正常走时时LED1点

//亮，停止时，LED1熄灭。

//5.再配置4个按键（K4一设置键，K5一加,K6一减，K7一确认，K8一移动)，按

//下设置键K4进入时间设置模式，对应的小时指示灯LED2点亮（其他灯熄灭），

//表示当前设置的是小时，此时用K5进行数字的加（两位数字一起加)，K6进行

//数字的减（两位数字一起减），用K8按1次则可切换到设置分钟（指示灯LED3

//点亮），按K8第2次可设置秒（指示灯LED4点亮)，再按K8又回到小时的设置，

//只有按下K7确认后回到时钟正常走时模式。

//6.第5项中，按K5时小时最多加到23，分钟最多加到59，再按则保持数值

//不变：按K6时，最多减到00，再按则保持00

//注意：为了测试方便，初始时间设置为23:59:50；按键中需要考虑按键的去

//抖动；数码管显示数字要亮度均匀，无闪烁
