基于FPGA的QPSK调制解调Verilog代码Quartus仿真

名称：基于FPGA的QPSK调制解调Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的QPSK调制解调

1、实现QPSK调制解调功能。

2、包含调制模块、解调模块、sin，cos载波模块。

3、使用m序列发生器产生调制信号。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

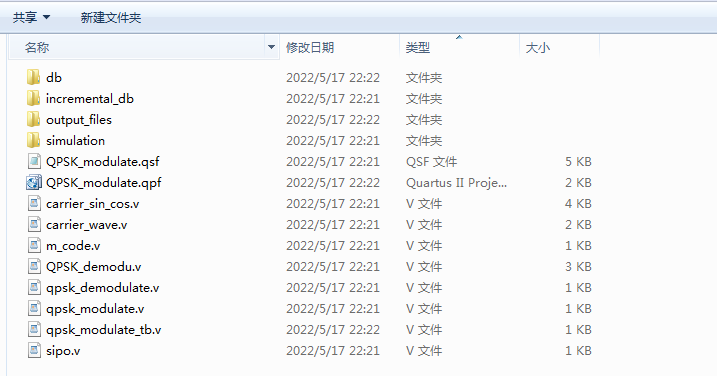

1. 工程文件

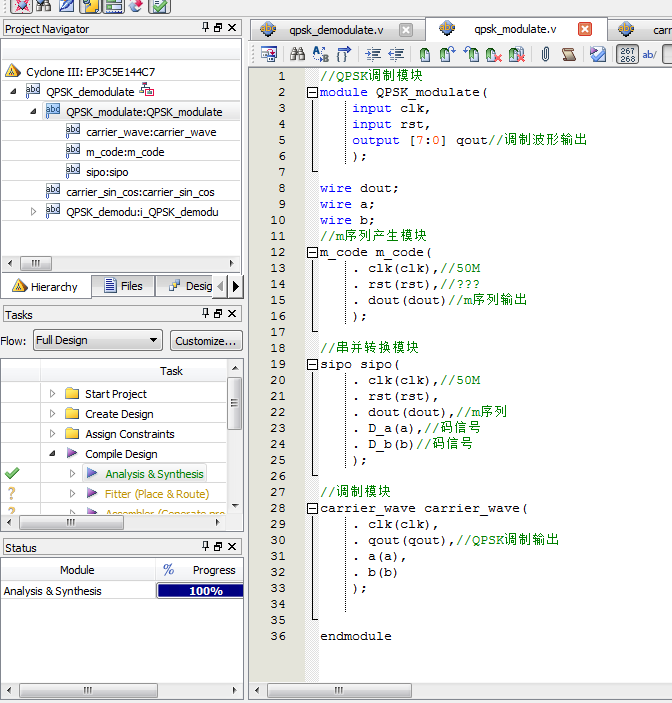

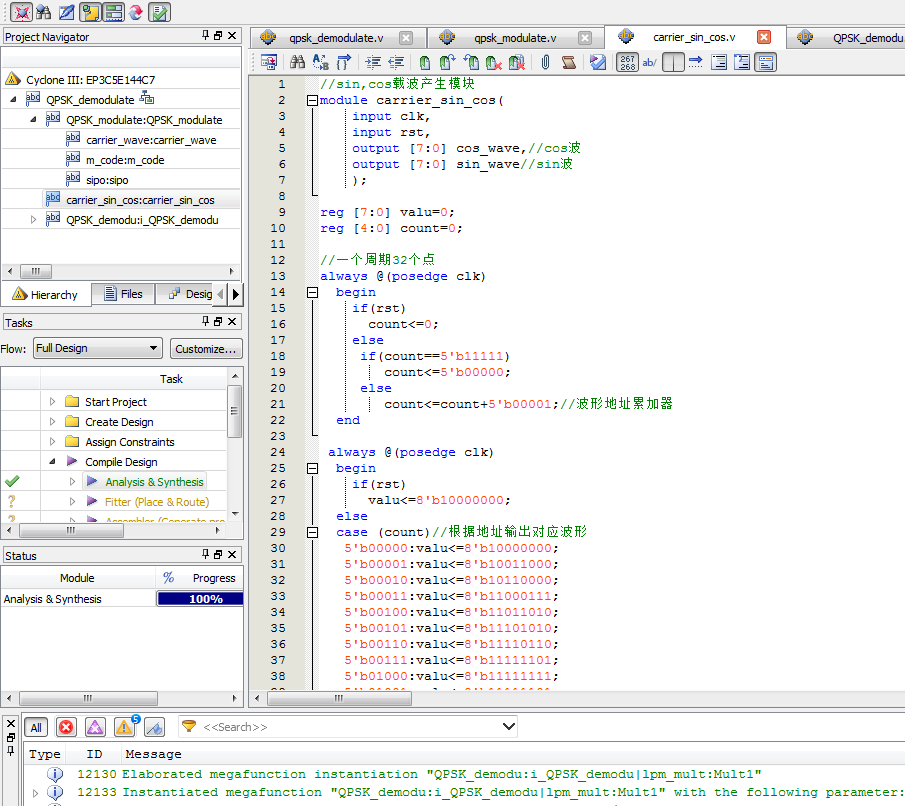

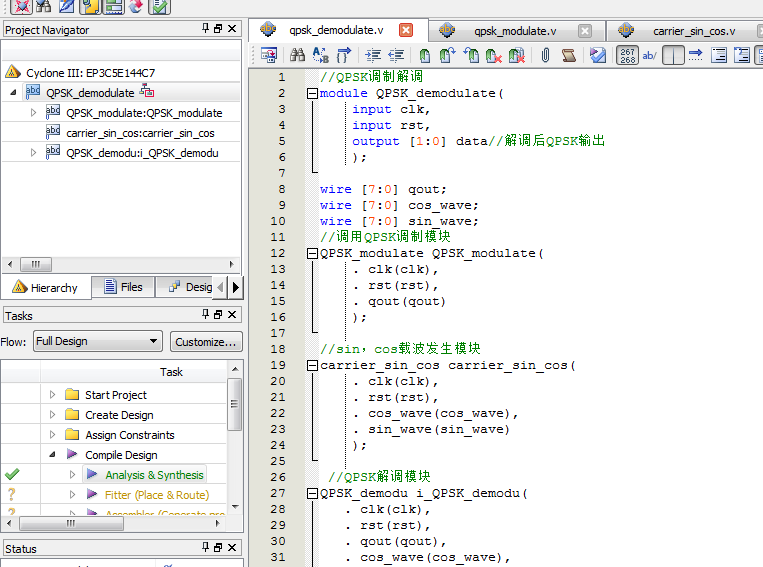

2. 程序文件

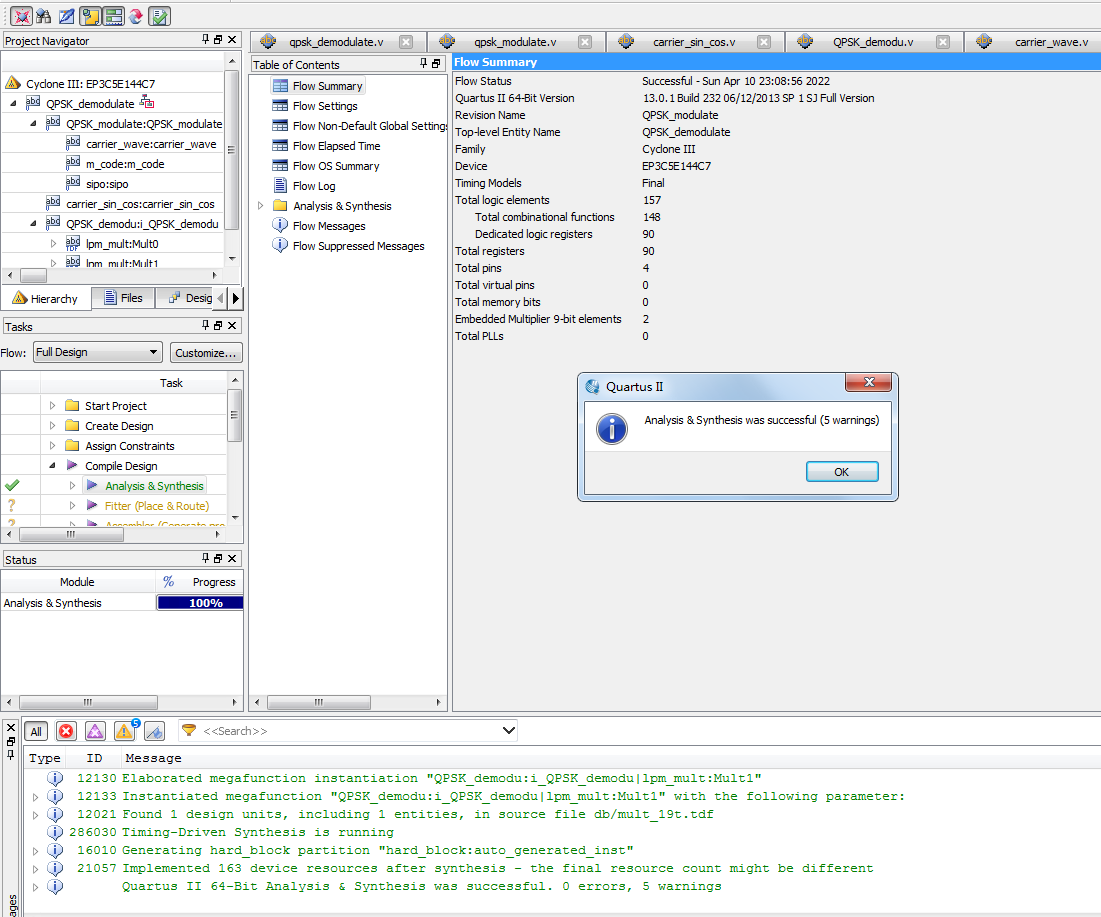

3. 程序编译

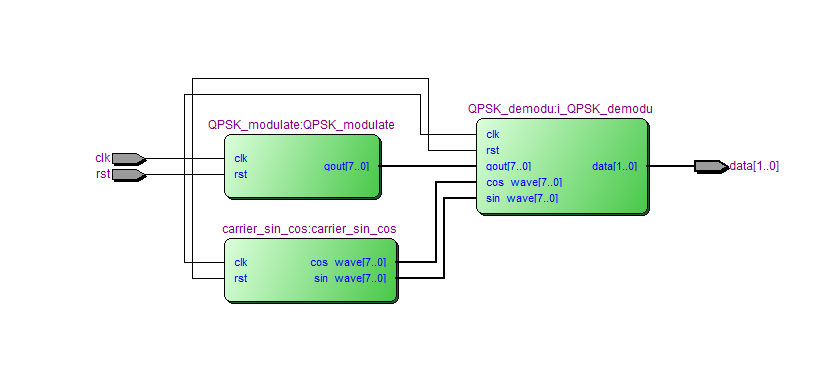

4. RTL图

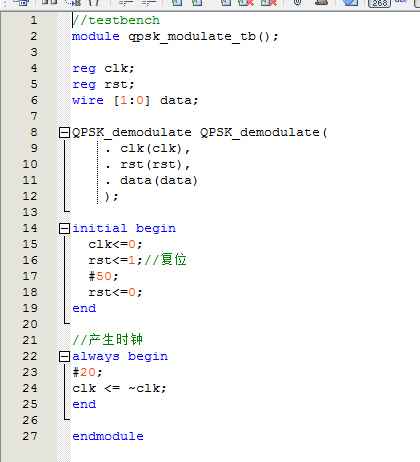

5. Testbench

6. 仿真图

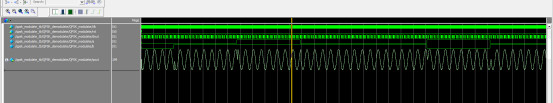

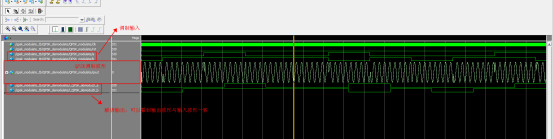

6.1 整体仿真图

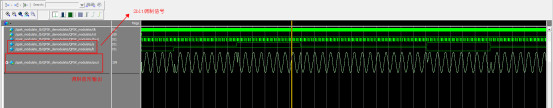

6.2 调制模块仿真图

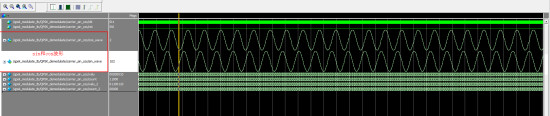

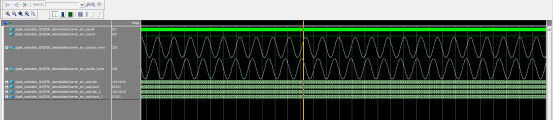

6.3 载波模块仿真图

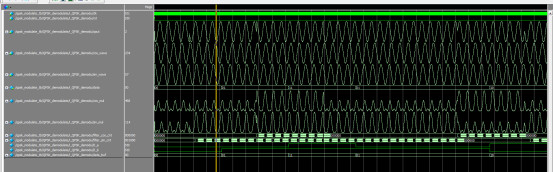

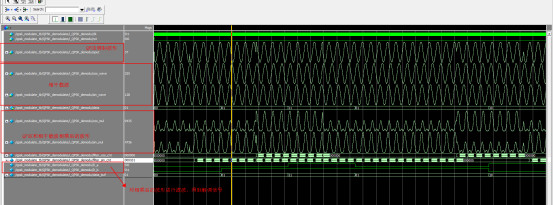

6.4 解调模块仿真图

部分代码展示:

//QPSK解调模块
module QPSK_demodu(
    input clk,
    input rst,
 input [7:0] qout,//调制波
 input [7:0] cos_wave,//本地载波
 input [7:0] sin_wave,//本地载波
    output [1:0] data//解调输出
);
wire [16:0] cos_mul;
wire [16:0] sin_mul;
assign cos_mul=cos_wave*qout;//调制波形与本地载波相乘
assign sin_mul=sin_wave*qout;//调制波形与本地载波相乘
reg [5:0]filter_cos_cnt=0;//32
reg [5:0]filter_sin_cnt=0;//32
reg demodulate_a=0;
reg demodulate_b=0;
//采用计数器滤波，检测到cos_mul[15] =1 后计数到25
always @(posedge clk)
  begin
    if(rst)
filter_cos_cnt<=6'd0;
 else
 if(cos_mul[15]==1)
filter_cos_cnt<=6'd1;
    else
   if(filter_cos_cnt==6'd0)
filter_cos_cnt<=6'd0;
else
if(filter_cos_cnt>=6'd25)
filter_cos_cnt<=6'd0;
else
filter_cos_cnt<=filter_cos_cnt+6'd1;
  end
always @(posedge clk)
begin
  if(filter_cos_cnt==6'd0)
demodulate_a<=0;//滤波输出解调的a路信号
  else
      demodulate_a<=1;//滤波输出解调的a路信号
end
//采用计数器滤波，检测到cos_mul[15] =1 后计数到25
always @(posedge clk)
  begin
    if(rst)
filter_sin_cnt<=6'd0;
 else
 if(sin_mul[15]==1)
filter_sin_cnt<=6'd1;
    else
   if(filter_sin_cnt==6'd0)
filter_sin_cnt<=6'd0;
else
if(filter_sin_cnt>=6'd25)
filter_sin_cnt<=6'd0;
else
filter_sin_cnt<=filter_sin_cnt+6'd1;
  end
always @(posedge clk)
begin
  if(filter_sin_cnt==6'd0)
demodulate_b<=0;//滤波输出解调的b路信号
  else
      demodulate_b<=1;//滤波输出解调的b路信号
end
//////////////
reg [7:0] cnt=8'd0;
always @(posedge clk)
  begin
    cnt<=cnt+1;
  end
reg a_buf=0;
reg b_buf=0;
reg a_buf2=0;
reg b_buf2=0;
wire D_a,D_b;
always@(posedge clk)
if(cnt==8'd1) begin
a_buf<=demodulate_a;
b_buf<=demodulate_b;
end
assign D_a=a_buf;
assign D_b=b_buf;
wire [1:0]data_buf;
assign data_buf={D_a,D_b};
assign data=data_buf;
endmodule
