【代码库】使用 KE17Z LPIT 触发 ADC 多通道转换

使用 KE17Z LPIT 触发 ADC 多通道转换

本演示展示了利用LPIT实现FTM在一个PWM周期内触发四个ADC通道交替转换的过程。

有关如何使用该软件的完整说明，请参阅 AN13437。

https://www.nxp.com.cn/docs/en/application-note/AN13437.pdf。

在BLDC电机控制应用中，用户经常使用FTM来交替触发ADC多通道转换。

然而KE17Z的ADC不支持顺序采样，需要LPIT提供备用的ADC硬件触发源。TRGMUX的实现可以实现在一个PWM周期内对ADC进行顺序采样。LPIT还可以提供精确的时间间隔作为ADC多通道转换之间的触发延时。

下图是利用LPIT实现FTM在一个PWM周期内触发4个ADC通道交替转换的过程：

主板：FRDM-KE17Z

类别：工业

外设：ADC、PWM、LPIT

工具链：IAR

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 支持
6. 发行说明

1.软件

示例代码的开发环境是在IAR embedded Workbench 9.10.2上开发，基于SDK2101FRDM-KE17Z。

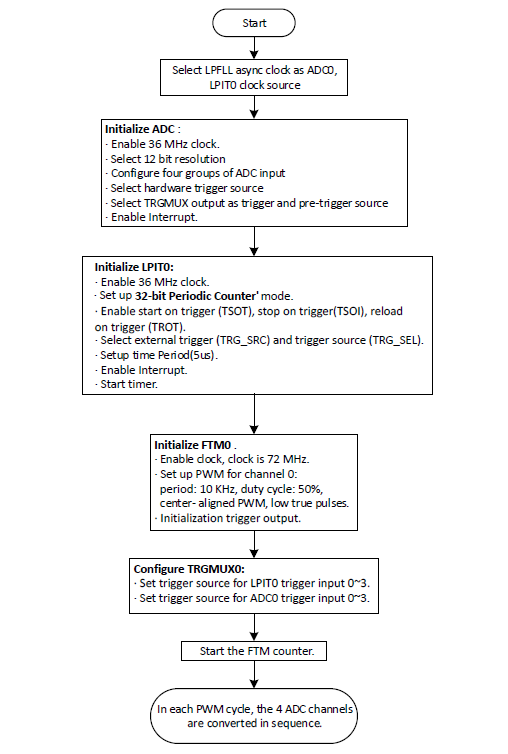

利用LPIT触发ADC多通道转换的软件流程图如下：

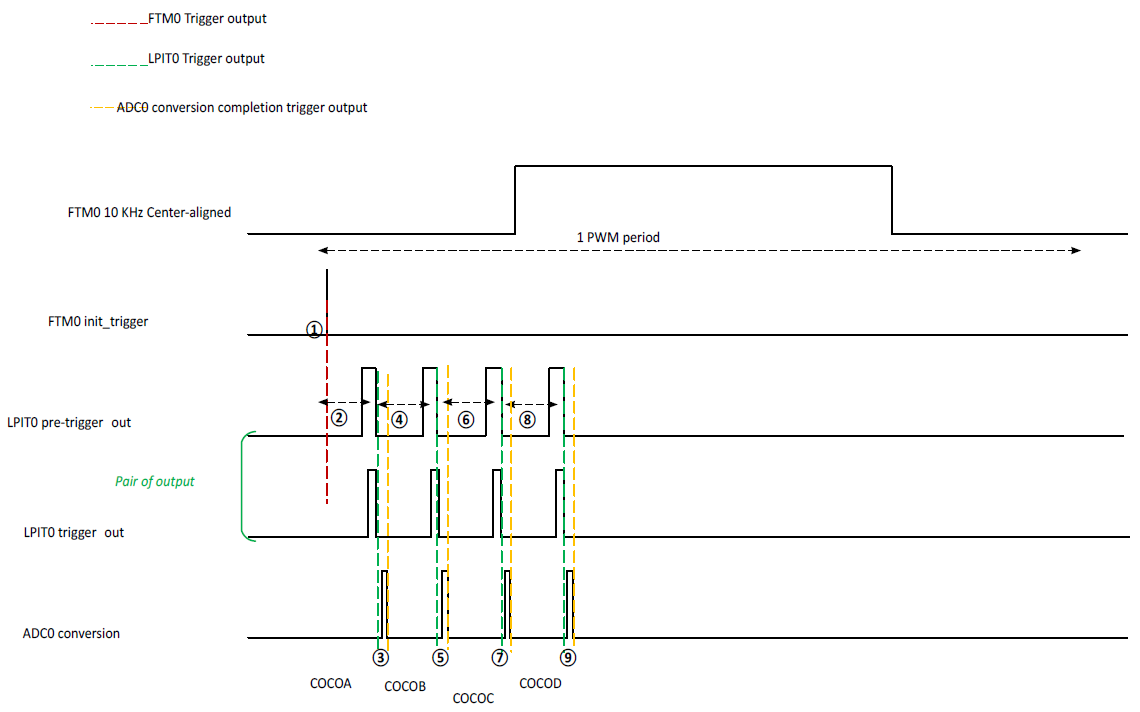

LPIT0 输出触发/预触发至 ADC0 的时序：

2.硬件

• Micro USB 线缆
• FRDM-KE17Z 板。
• 个人电脑

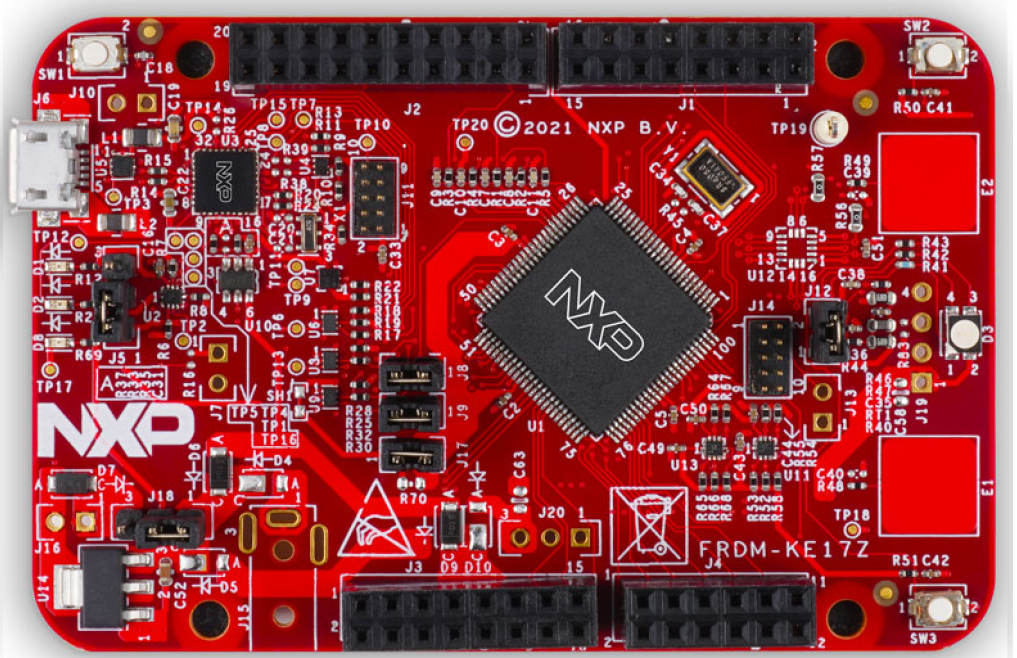

FRDM-KE17Z 开发板

3. 设置

1. 使用 USB 电缆连接主机 PC 和目标板上的 OpenSDA USB 端口。
2. 使用以下设置打开串行终端：
   • 115200波特率
   • 8个数据位
   • 无奇偶校验
   • 一个停止位
   • 无流量控制
3. 将程序下载到目标板。
4. 按下开发板上的重置按钮或在 IDE 中启动调试器即可开始运行演示。

4. 结果

当示例成功运行后，您可以从终端看到类似如下的信息：

FTM0触发LPIT0，LPIT0触发四个ADC通道转换

ADC12转换完成，结果值：835,10,0,3015

5. 支持

欲了解更多详细信息，请参阅 NXP 网站上的 AN13437。

项目元数据

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。
