名称:频率测量系统的设计VHDL代码Xilinx ISE仿真
软件:Xilinx ISE
语言:VHDL
代码功能
该频率测量系统基于FPGA实现,主要功能包括频率控制、数据存储和LED显示。系统支持多档位频率控制,通过gear信号选择不同的频率范围。频率控制模块产生使能信号、复位信号和锁存信号,用于控制外部测量电路。LED显示模块采用动态扫描技术,驱动6位数码管显示测量结果,支持不同档位下的显示格式调整。

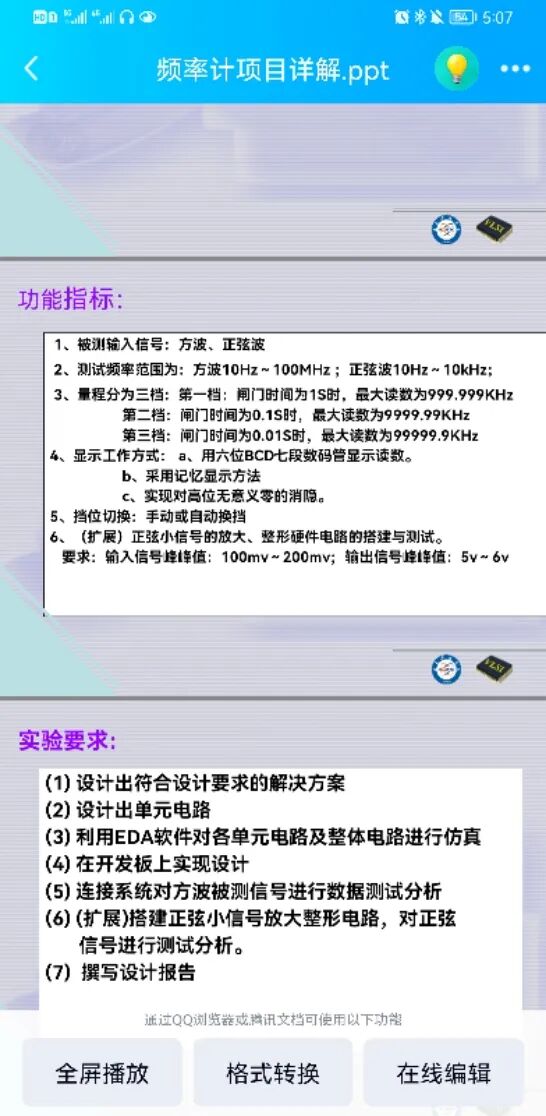

设计文档:
代码实现思路
系统采用VHDL语言设计,包含频率控制模块和LED显示模块。频率控制模块根据档位选择不同的计数最大值,产生周期性的控制信号。LED显示模块接收8个4位数据输入,通过动态扫描方式依次显示在6位数码管上。系统采用状态机设计,确保各模块协同工作,实现精确的频率测量和显示功能。
代码结构
系统采用模块化设计:
- Frq_Ctrl.vhd - 频率控制模块,产生控制信号
- LED_DISP.vhd - LED显示模块,驱动数码管显示
- clk_div.vhd - 时钟分频模块
- counter.vhd - 计数器模块
- data_store.vhd - 数据存储模块
- test_sig.vhd - 测试信号生成模块
各模块分工明确,协同完成频率测量任务。
部分代码
-- 频率控制模块 LIBRARY ieee; USE ieee.std_logic_1164.all; USE ieee.std_logic_unsigned.all; ENTITY Frq_Ctrl IS PORT ( clk : IN STD_LOGIC; en : OUT STD_LOGIC; gear : IN STD_LOGIC_VECTOR(1 DOWNTO 0); rst : OUT STD_LOGIC; lat : OUT STD_LOGIC ); END Frq_Ctrl; ARCHITECTURE behave OF Frq_Ctrl IS SIGNAL ctrl_cnt : STD_LOGIC_VECTOR(26 DOWNTO 0) := "010111001011001001111000000"; SIGNAL max_num : STD_LOGIC_VECTOR(26 DOWNTO 0) := "010110111000110110000000000"; BEGIN -- 档位选择 PROCESS (clk) BEGIN IF (clk'EVENT AND clk = '1') THEN CASE gear IS WHEN "00" => max_num <= "010110111000110110000000000"; WHEN "01" => max_num <= "000010010010011111000000000"; WHEN "10" => max_num <= "000000001110101001100000000"; WHEN "11" => max_num <= "010110111000110110000000000"; WHEN others => NULL; END CASE; END IF; END PROCESS; -- 计数器控制 PROCESS (clk) BEGIN IF (clk'EVENT AND clk = '1') THEN IF (ctrl_cnt >= max_num + "000000000000000000111110100") THEN ctrl_cnt <= "000000000000000000000000000"; ELSE ctrl_cnt <= ctrl_cnt + "000000000000000000000000001"; END IF; END IF; END PROCESS; -- 输出信号生成 en <= '1' WHEN (ctrl_cnt < max_num) ELSE '0'; rst <= '1' WHEN (ctrl_cnt > max_num + "000000000000000000100101100" AND ctrl_cnt < max_num + "000000000000000000110010000") ELSE '0'; lat <= '1' WHEN (ctrl_cnt > max_num + "000000000000000000001100100" AND ctrl_cnt < max_num + "000000000000000000011001000") ELSE '0'; END behave;
