【代码库】基于FRDM-MCXA345/346 低功耗实现

AN14765 MCXA345/346 低功耗实现

本应用笔记介绍了MCXA345/346的电源域、电源模式、高亮配置、唤醒以及低功耗和唤醒优化。它通过演示提供了不同的低功耗和唤醒配置，供用户参考。

电路板：FRDM-MCXA346

类别：低功耗

外围设备：时钟

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1. 软件

• MCUXpresso IDE V25.6或更高版本
• SDK250600FRDM-MCXA346
• Visual Studio Code 的 MCUXpresso：此示例支持 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息，请参阅此处。

2. 硬件

• FRDM-MCXA346 板
• USB Type-C 线缆
• 个人电脑

如果要测量功耗，​请对 FRDM-MCXA346 进行改造，移除 R52 和 R26​，并准备MCU-Link Pro或万用表。

如果要测量唤醒时间，​请对 FRDM-MCXA346 进行改造，移除 C39​，并准备示波器或逻辑分析仪。

3. 设置

3.1 导入项目

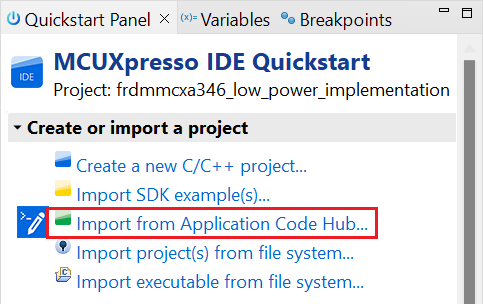

• 打开 MCUXpresso IDE，在快速入门面板中，选择“​从应用程序代码中心导入”​。

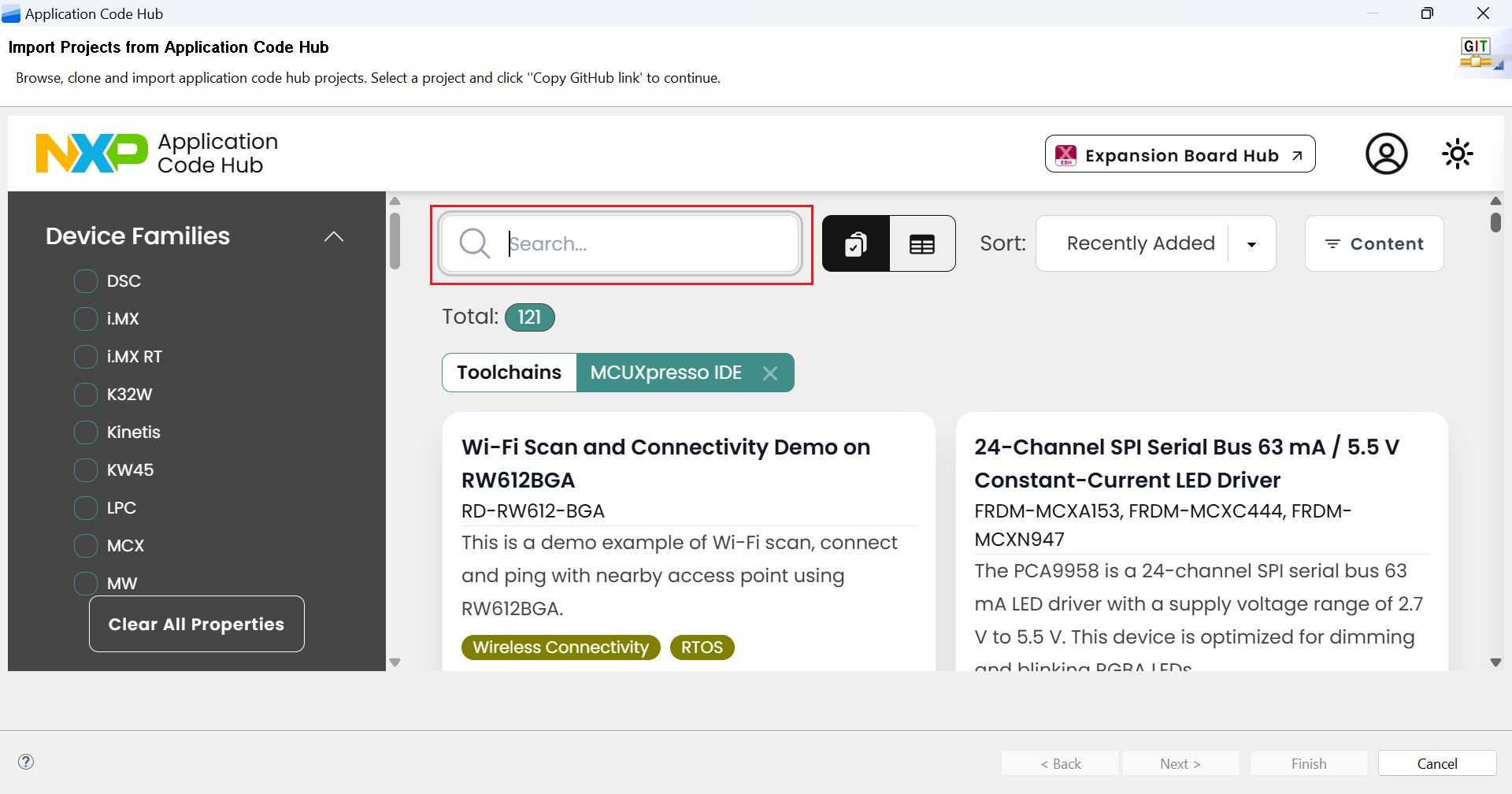

• 在搜索栏中输入演示名称。

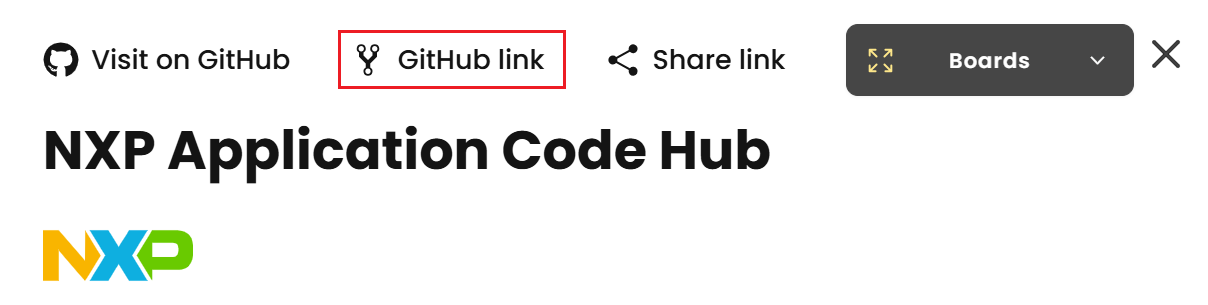

• 点击​“复制 GitHub 链接”​，MCUXpresso IDE 将自动检索项目属性，然后点击​“下一步”​。

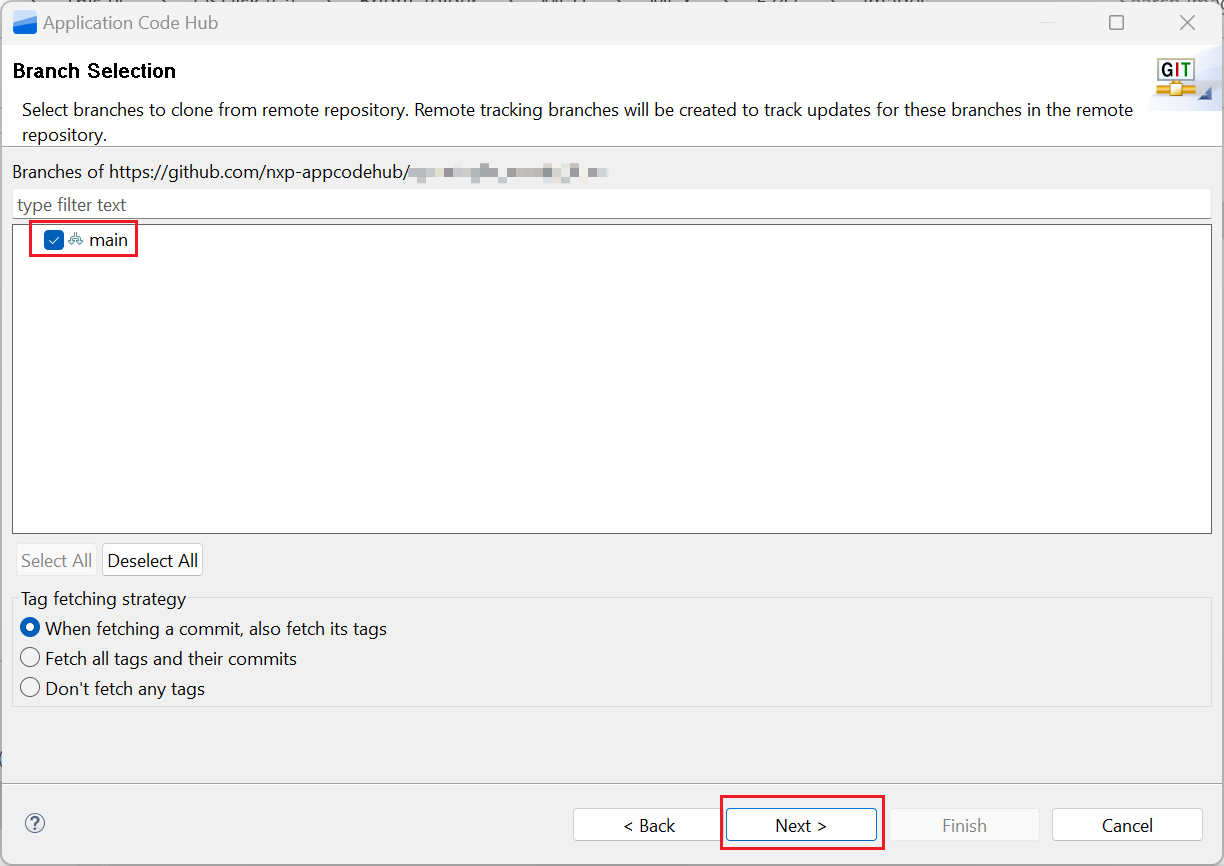

• 选择主分支，然后单击​“下一步”>​，选择 MCUXpresso 项目，单击​“完成”​按钮完成导入。



您需要在 MCUXpresso IDE 上安装SDK250600FRDM-MCXA346 。

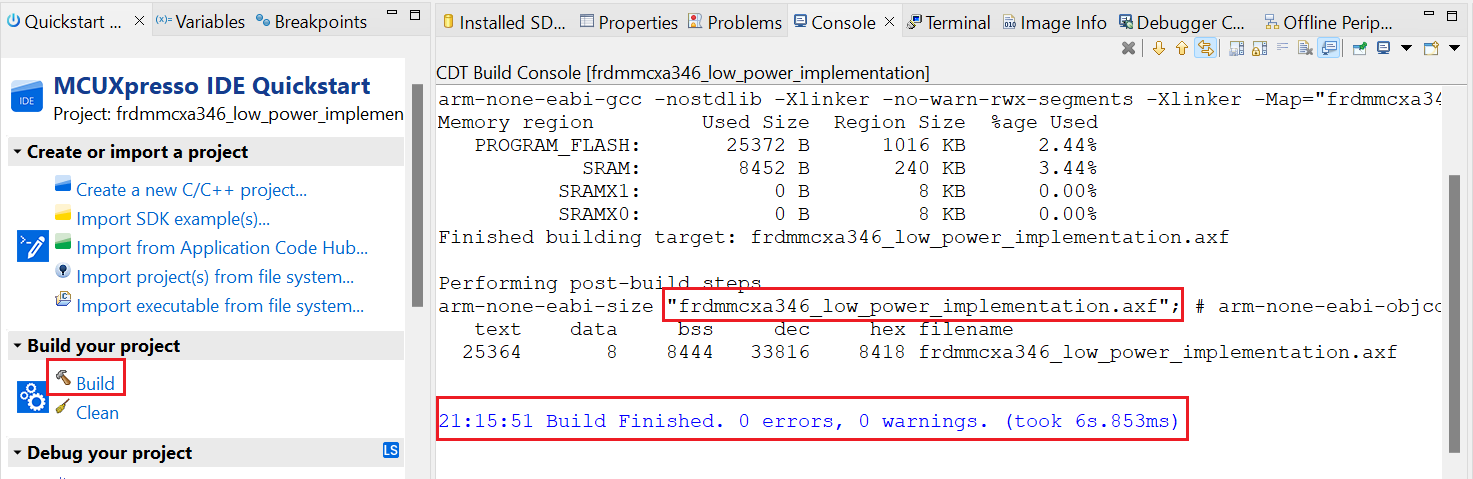

• 点击​“生成”​开始编译项目。



3.2 硬件设置

• 使用 Type-C USB 线缆将 FRDM-MCXA346 的 J15 与 PC 的 USB 端口连接。
• 从工具栏中选择​GUI 烧录工具​，将可执行文件编程到开发板。



3.3 选择低功耗模式及相应配置

• 打开一个波特率为 115200 的串口终端。

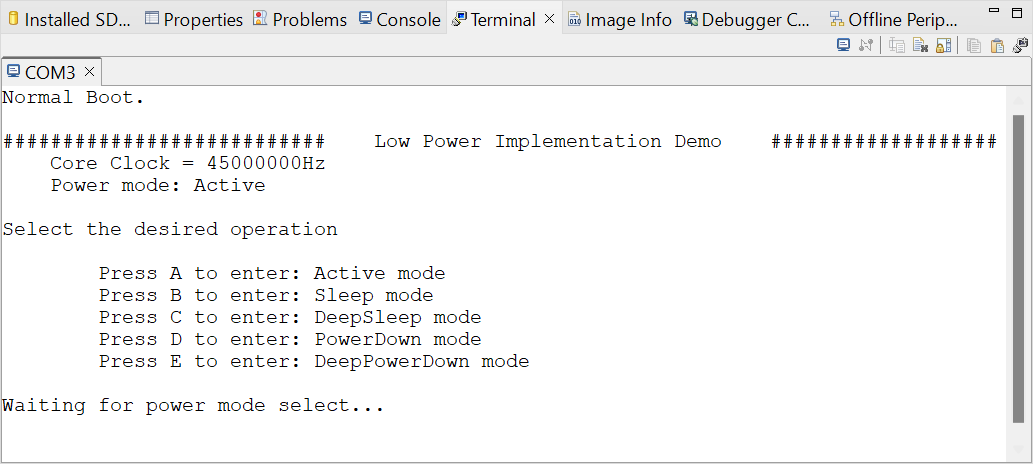

• 按照提示输入 A 到 E 中的一个，即可进入不同的低功耗模式。

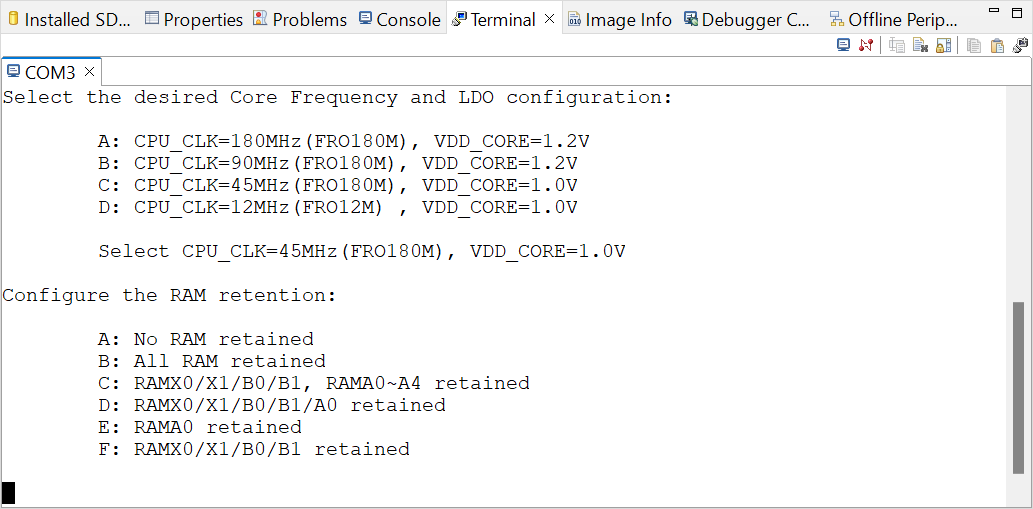

• 不同的低功耗模式会提供不同的配置，您需要根据提示选择相应的配置。以下屏幕截图显示了深度掉电模式下提供的配置。

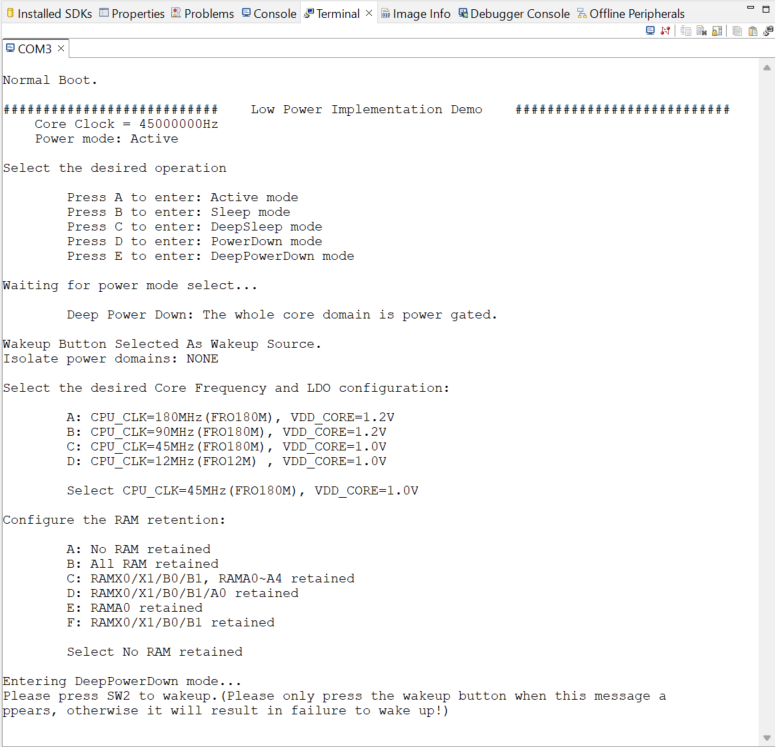

• 以下截图展示了完整的配置过程，请按FRDM-MCXA346上的SW2按钮唤醒MCU。 请务必在出现提示信息时再按下唤醒按钮，否则将无法唤醒！



3.4 测量功耗

• 使用万用表测量 FRDM-MCXA346 板 JP1 处的电流。
• 使用 MCU-Link Pro 和 MCUXpresso IDE 测量功耗：
  • 将 MCU-Link Pro 电流测量范围从 350mA 配置为 50mA，方法是将 3 个跳线 J16/J17/J18 短接引脚 2-3。
  • 将 MCU-Link Pro 板连接到 FRDM-MCXA346 板。
    | MCU-Link Pro | FRDM-MCXA346 |
    | ------------------ | ----------------------- |
    | J9-1（当前） | JP1-1（IDDMCU 输入） |
    | J9-3（当前输出） | JP1-2（IDDMCU 输出） |
    | J9-2（GND） | J3-14（GND） |

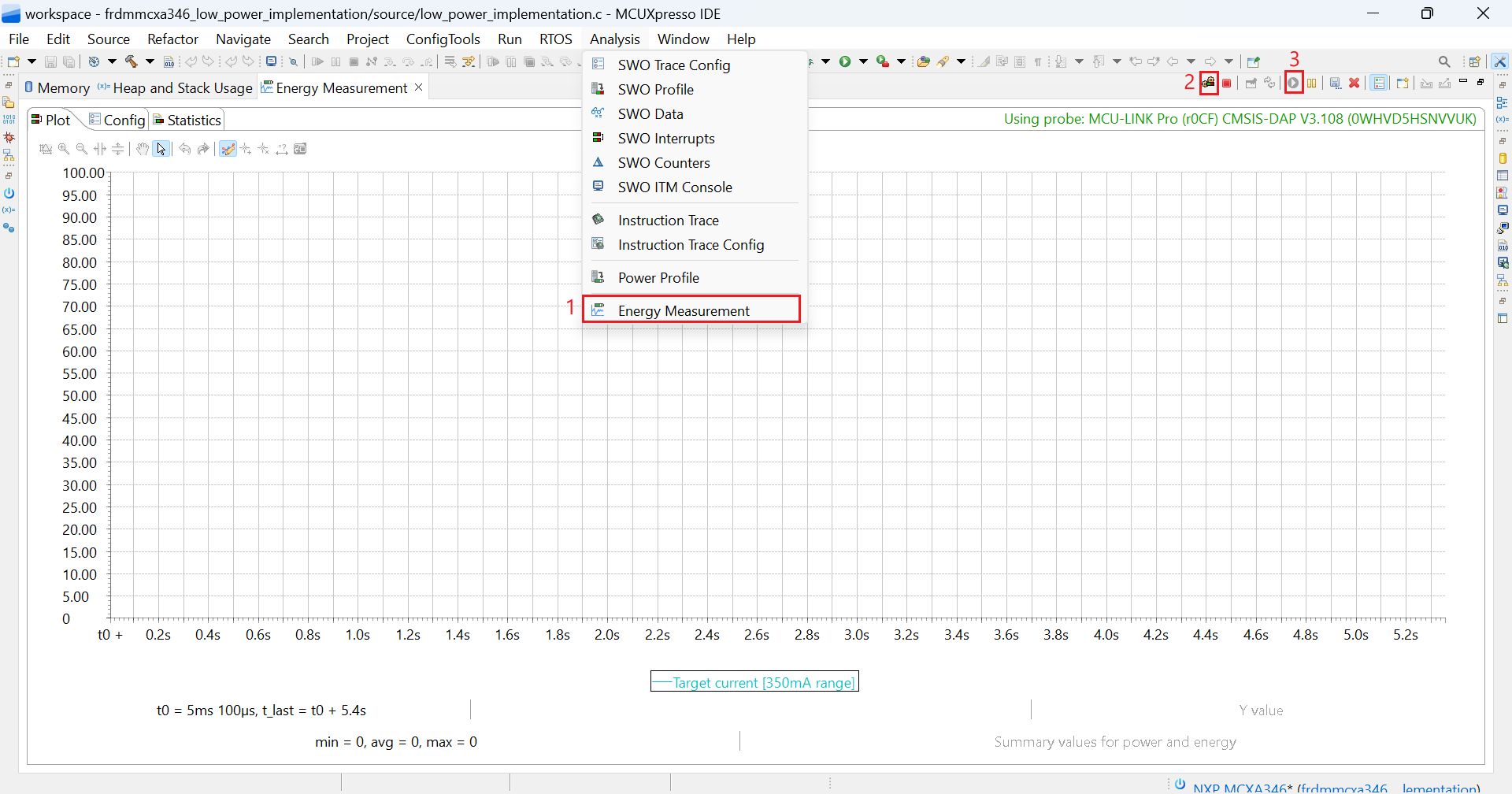

• 按照以下步骤使用 MCUXpresso IDE 测量电流。



3.5 测量起床时间

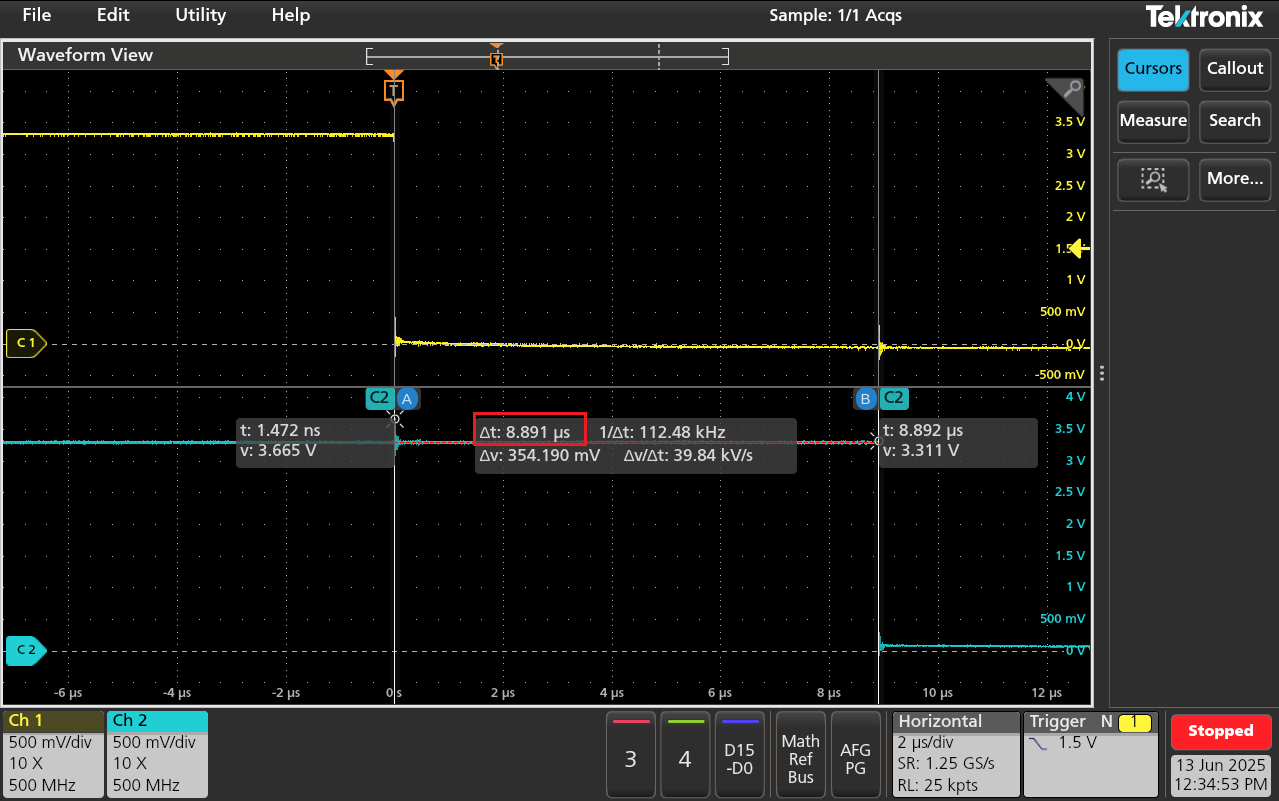

• 使用逻辑分析仪或示波器测量 J6-2 (P17) 和 J6-1 (P16) 下降沿之间的延迟，即可得到唤醒时间。



4. 结果

以下功耗和唤醒时间仅供参考。

不同的样品、温度和测量仪器都会影响测试结果。

在测量每项数据之前，建议进行 POR 测试。

此演示程序的配置与数据表并不完全相同，因此测试数据可能略有不同。

请参阅 MCXA346 数据手册中的“电源模式转换运行行为”表，其中列出了唤醒时间；以及 MCXA346 数据手册中的“功耗运行行为”部分，其中描述了不同的功耗数据。

| 电源模式 | 描述 | 测试功耗 | 数据表中的功耗 | 测试起床时间 | 数据表中的唤醒时间 |
| -------------- | ------------------------------------------------------------------------------------------ | ----------- | ---------------- | -------------- | -------------------- |
| 睡觉 | VDDCORE=1.2VCPUCLK=180MHz | 8.36毫安 | 8.08毫安 | 0.13微秒 | 不适用 |
| 睡觉 | VDDCORE=1.2VCPUCLK=90MHz | 4.60mA | 不适用 | 0.24微秒 | 不适用 |
| 睡觉 | VDDCORE=1.0VCPUCLK=45MHz | 2.23毫安 | 2.16mA | 0.44微秒 | 0.42微秒 |
| 睡觉 | VDDCORE=1.0VCPUCLK=12MHz | 0.583mA | 0.579mA | 1.66微秒 | 不适用 |
| 深度睡眠 | VDDCORE=1.2VCPUCLK=180MHzFRO12M 已禁用 | 555.2µA | 542.27µA | 7.18微秒 | 不适用 |
| 深度睡眠 | VDDCORE=1.2VCPUCLK=90MHzFRO12M 已禁用 | 555.0µA | 不适用 | 7.74微秒 | 不适用 |
| 深度睡眠 | VDDCORE=1.0VCPUCLK=45MHzFRO12M 已禁用 | 92.43µA | 96.02µA | 8.89微秒 | 9.01微秒 |
| 深度睡眠 | VDDCORE=1.0VCPUCLK=45MHzFRO12M 已启用 | 160.86µA | 155.29µA | 8.89微秒 | 不适用 |
| 深度睡眠 | VDDCORE=1.0VCPUCLK=12MHzFRO12M 已禁用 | 92.34µA | 不适用 | 17.23微秒 | 不适用 |
| 关机 | VDDCORE=1.2VCPUCLK=180MHz所有RAM保留 | 553.5µA | 不适用 | 8.14微秒 | 不适用 |
| 关机 | VDDCORE=1.2VCPUCLK=90MHz所有RAM保留 | 553.3µA | 不适用 | 8.69微秒 | 不适用 |
| 关机 | VDDCORE=保持电压CPUCLK=45MHz所有RAM保持 | 32.62µA | 31.95µA | 18.45微秒 | 18.84微秒 |
| 关机 | VDDCORE=保持电压CPUCLK=45MHzRAM X0/X1/B0/B1/A0 保持 | 30.49µA | 不适用 | 18.45微秒 | 不适用 |
| 关机 | VDDCORE=保持电压CPUCLK=12MHz所有RAM保持 | 32.59µA | 不适用 | 26.70微秒 | 不适用 |
| 深度电力下降 | VDDCORE=1.0VCPUCLK=45MHz所有 RAM 关闭唤醒定时器已启用FRO16K 已启用 | 0.68µA | 0.646µA | 1.57毫秒 | 1.57毫秒 |
| 深度电力下降 | VDDCORE=1.0VCPUCLK=45MHz所有 RAM 保留唤醒定时器已启用FRO16K 已启用 | 3.84µA | 3.4µA | 1.57毫秒 | 不适用 |
| 深度电力下降 | VDDCORE=1.0VCPUCLK=45MHzRAM X0/X1/B0/B1 和 A0-A4 保留唤醒定时器已启用FRO16K 已启用 | 2.57µA | 2.29µA | 1.57毫秒 | 不适用 |
| 深度电力下降 | VDDCORE=1.0VCPUCLK=45MHzRAM X0/X1/B0/B1/A0 保留唤醒定时器已启用FRO16K 已启用 | 1.84µA | 1.66µA | 1.57毫秒 | 不适用 |
| 深度电力下降 | VDDCORE=1.0VCPUCLK=45MHzRAM A0 保持开启唤醒定时器已启用FRO16K 已启用 | 0.89µA | 0.849µA | 1.57毫秒 | 不适用 |
| 深度电力下降 | VDDCORE=1.0VCPUCLK=45MHzRAM X0/X1/B0/B1 保持开启 唤醒定时器已启用FRO16K 已启用 | 1.73µA | 1.55µA | 1.57毫秒 | 不适用 |

5. 常见问题解答

• 目前尚未找到针对此项目的常见问题解答。

6. 支持

• 如需更多信息和支持，请访问恩智浦官方网站。
