汽车 - 电气化与动力 - 【恩智浦】S32E2动力域控制器(PDC)
方案介绍
恩智浦S32E2动力域控制器(PDC)概念验证平台，是一款高集成度的单个发动机控制单元(ECU)解决方案。该解决方案全面展示了S32E2的集成能力，可同时运行以下多种应用：系统管理器、处理器在环 (PIL)、安全管理器、亚马逊网络服务 (AWS)物联网、电池管理系统(BMS)、带应用扩展(AE)芯片的永磁同步(PMSM)电机控制、带GTM模块的永磁同步(PMSM)电机控制、CAN网关、引导加载程序、固件无线更新(FOTA)及EL2监控应用。凭借其强大的Arm® Cortex®-R52内核、丰富灵活的外设资源以及精心设计的隔离与虚拟化机制，各类应用能够互不干扰地稳定运行。本解决方案为客户提供多核系统技术细节、外设使用指南及实用库资源。用户手册详述了如何从零开始构建所有应用。

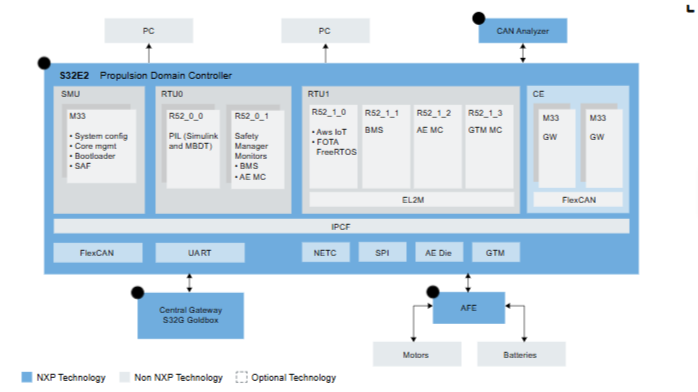

方框图
方框图信息：S32E2 PDC
S32E2
PF5030:
面向汽车应用的多通道PMIC
FS86:
域控制器的安全系统基础芯片，符合ASIL B和D等级
S32E2:
S32E2安全可靠的高性能实时处理器，支持执行系统
S32E2 PDC
中央网关S32G Goldbox
S32G-PROCESSORS:
S32G汽车网络处理器
车联网开发平台的GoldBox
完整解决方案
文档：数据手册 MC33771C, Battery Cell Controller IC Data Sheet
文档：数据手册 TJA1448 Dual high-speed CAN transceiver with Standby mode - Data Sheet
文档：数据手册 S32G2 Data Sheet
文档：数据手册 S32E2 Real-Time Processors Data Sheet
文档：数据手册 FS8600 Fail-safe system basis chip with multiple SMPSs and LDOs - Short data sheet
文档：数据手册 PF5030, Fail-Safe System Basis Chip with Multiple SMPSs and LDOs Short Data Sheet
文档：数据手册 TJA1441 High-speed CAN transceiver - Data Sheet
文档：数据手册 TJA1443 High-speed CAN transceiver with Sleep mode - Data Sheet
文档：数据手册 TJF1441 High-speed CAN transceiver - Data Sheet
文档：数据手册 TJR1448 Dual high-speed CAN transceiver with Standby mode - Data Sheet
文档：数据手册 TJR1443 High-speed CAN transceiver with Sleep mode - Data Sheet
文档：数据手册 TJR1442 High-speed CAN transceiver with Standby mode - Data Sheet
文档：数据手册 TJA1442 High-speed CAN transceiver with Standby mode - Data Sheet
