方案介绍
与汽车、家电等领域的电气化趋势一致，电动工具正在不断从燃烧装置转向方便、舒适的便携式电子设备。这类产品对电机控制、充电、电池管理（BMS）和传感器芯片提出了明确需求。
纳芯微为电动工具设计提供端到端解决方案，覆盖电机驱动、传感检测、通信接口与电源管理等环节，帮助系统设计人员更好地应对庞大的电动工具与园艺工具市场的需求。
一、核心功能与架构

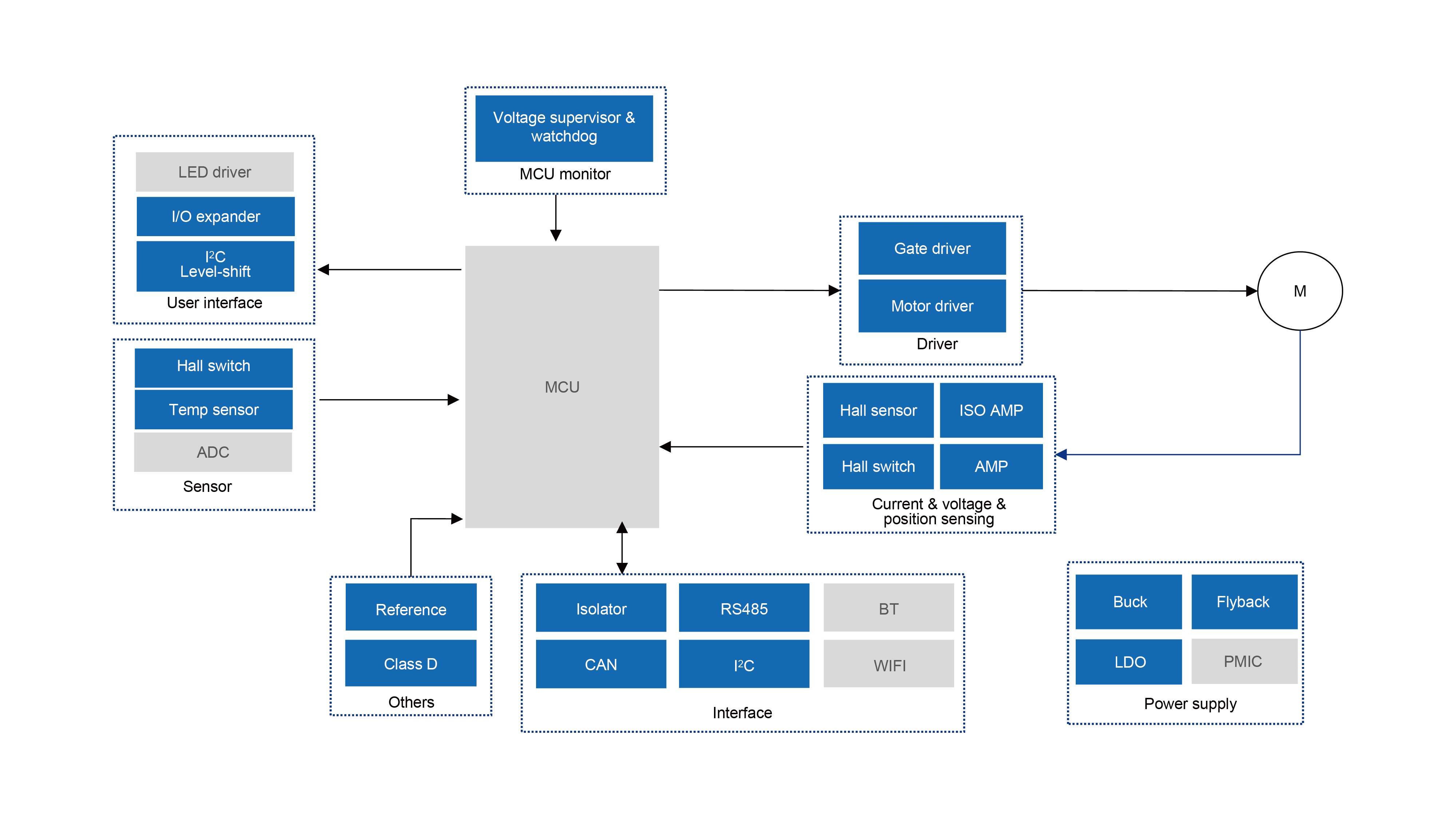

电动工具与园艺工具系统以 MCU 为控制核心，通过电机驱动、传感检测、通信接口、电源供应及用户界面等模块协同工作，实现电机调速、状态监测与人机交互（系统架构见文末示意图）：
· 系统控制：MCU 作为系统控制核心，配合电压监控与看门狗（MCU Monitor），保障系统运行稳定并实现异常复位保护。
· 电机驱动：栅极驱动器与电机驱动器构成驱动链路，输出驱动指令控制电机运行，是电动工具动力输出的核心。
· 传感检测：霍尔传感器、霍尔开关、隔离放大器（ISO AMP）与放大器（AMP）构成电流、电压与位置检测通道，为电机闭环控制和运行状态监测提供数据。
· 通信接口：集成 CAN、RS485、I²C、蓝牙（BT）、Wi-Fi 等通信方式及隔离器，满足工具与外部的数据交互与联网需求。
· 电源供应：Buck 降压、Flyback 反激、LDO 低压差线性稳压器与 PMIC 电源管理芯片构成多级供电，为各子系统提供稳定电源。
· 用户界面与外设：LED 驱动、I/O 扩展器与 I²C 电平转换实现指示灯与按键交互；基准源、D 类功放、温度传感器与 ADC 等外设完善系统功能。
二、核心物料推荐与优势
1. 电机驱动芯片（动力输出核心）
2. 电流、电压与位置检测芯片（闭环控制基础）
- 功能构成：霍尔传感器、霍尔开关、隔离放大器（ISO AMP）、放大器（AMP）与 ADC，构成电流、电压与位置检测通道。
- 方案价值：为电机控制提供实时的电流、电压与位置反馈，支撑精准调速与位置闭环；霍尔开关同时可用于开关检测与换相控制，提升电机控制的响应与可靠性。
3. 隔离器件（高可靠信号传输）
4. 通信接口芯片（互联与联网）
- 功能构成：CAN 收发器、RS485 收发器、I²C 接口以及蓝牙（BT）、Wi-Fi 等无线连接方案。
- 方案价值：支持电动工具与充电座、电池包、上位机或智能终端之间的有线 / 无线数据交互，满足工具联网、参数配置与远程管理需求。
5. 电源管理芯片（供电保障）
- 功能构成：Buck 降压转换器、Flyback 反激、LDO 低压差线性稳压器与 PMIC 电源管理芯片。
- 方案价值：为 MCU、驱动、传感与通信模块提供稳定、高效的多级供电；配合锂电池供电与充电、BMS 需求，保障无绳电动工具的续航与安全。
6. 系统监控与界面芯片（可靠性与交互）
- 功能构成：电压监控与看门狗、LED 驱动、I/O 扩展器、I²C 电平转换、基准源、D 类功放与温度传感器。
- 方案价值：电压监控与看门狗保障系统异常复位与运行稳定；LED 驱动与 I/O 扩展实现电量指示、状态灯与按键交互；D 类功放支持提示音输出；温度传感器与 ADC 支撑过热保护与环境监测。
