理疗LED光源方案：FP7127 降压恒流驱动与EMC设计
方案导语：

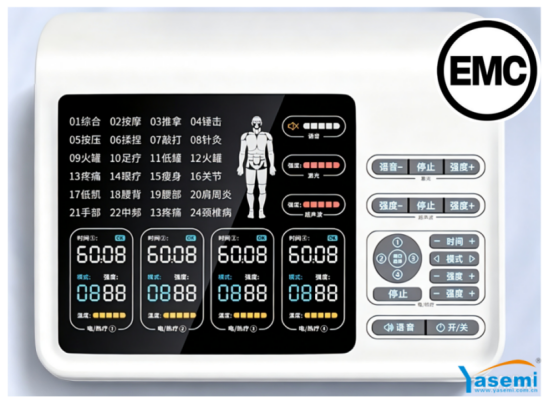

理疗设备主要面向家用及医疗康复场景，产品上市前需要满足相应的 EMC 认证要求。

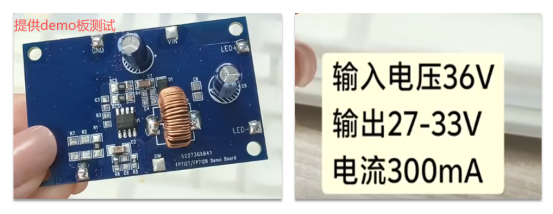

其中，一款理疗仪产品（单价2-5K，不带电池）对电源管理芯片的主要要求为：输入36V，输出27-33V，电流300mA。
此前方案在 EMC 认证测试中遇到问题，后续重新进行芯片选型，采用 FP7127 降压恒流芯片进行方案调整，最终通过测试。
下面结合这个实际应用，简单介绍一下 FP7127 的方案特点以及在 EMC 设计中的应用。

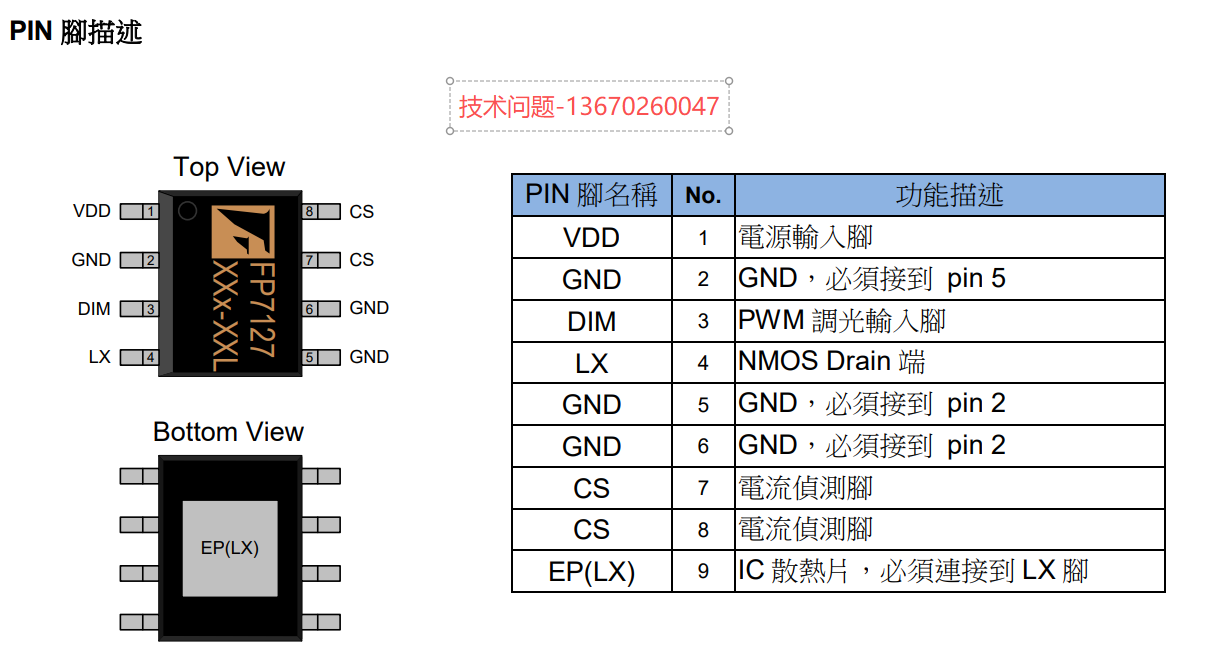

- 芯片介绍—FP7127

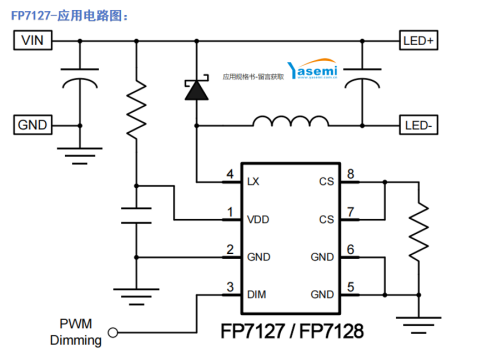

FP7127 是一颗降压恒流 LED 驱动芯片，内置 MOS，采用平均电流模式。该控制方式不产生峰值到平均值的误差，可以提高 LED 输出电流的控制精度，同时改善线路和负载调节，并且不需要额外的回路补偿和高侧电流检测，外围电路相对简单，也方便 PCB 布局。
FP7127 的 DIM 脚支持 PWM 信号调光，建议调光频率为 0.1kHz~20kHz，同时支持共阳调光。PWM 调光输入可以直接接受外部 TTL 兼容控制信号。
芯片输出 LED 电流精度为 ±2%，输出电流可以通过内部 250mV 参考电压进行设置。
芯片主要参数
- 内置 100V/300mΩ MOS
- 最大输出电流：1A
- 输入电压：12V以上
- 输出电流精度：±2%
- 反馈基准电压：25V
- DIM 引脚支持 PWM 调光
- 调光深度可达 01%
- 保护功能：OTP、SCP、UVP
- FP7127的EMC 设计
对于理疗 LED 光源方案来说，除了满足输入、输出以及恒流精度要求，EMC 也是实际项目中需要重点关注的一项。FP7127 采用集成 MOS 的降压恒流架构，外围器件数量相对较少，在方案设计时可以减少部分外围回路，也有利于 PCB Layout。

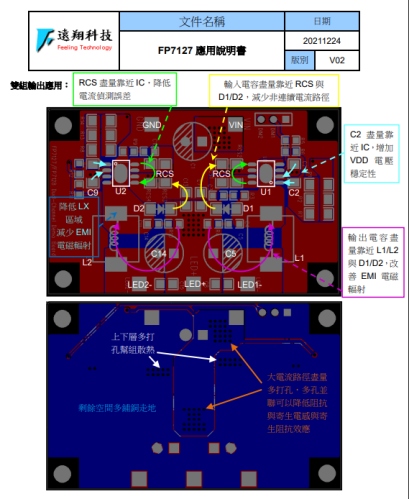

在实际应用中，EMC 表现不仅与芯片本身有关，外围电感、电容的选型以及 PCB 布局同样比较关键。尤其是开关节点、高频电流回路等区域，需要尽量缩短走线，合理控制回路面积，并结合实际测试对输入滤波等参数进行调整。
本项目中，FP7127 用于 36V 输入、27-33V LED 输出、300mA 恒流驱动，在完成方案调整后，解决了原方案 EMC 测试中遇到的问题。
项目结果：
客户替换原有方案后进行调试，方案一次调试完成，解决了 EMC 认证问题，并实现后续量产。
方案总结
对于理疗仪这类对 EMC 要求较高的电子设备，LED 驱动方案除了需要关注输入输出范围、电流精度等基本参数，也需要结合实际产品对 EMC 进行设计。
本项目中，FP7127 用于 36V 输入、27-33V 输出、300mA 恒流的理疗 LED 光源驱动，经过方案调整后解决了 EMC 测试问题。
对于类似的高输入电压 LED 恒流应用，FP7127 可以作为一种方案进行选型评估。
