1. 电路拓扑分析
- 反激式拓扑:采用高频变压器实现负压输出,通过次级绕组相位反转产生-28V
- 电荷泵方案:使用电容阵列和开关管实现电压反转,适合小功率场景(<50W)

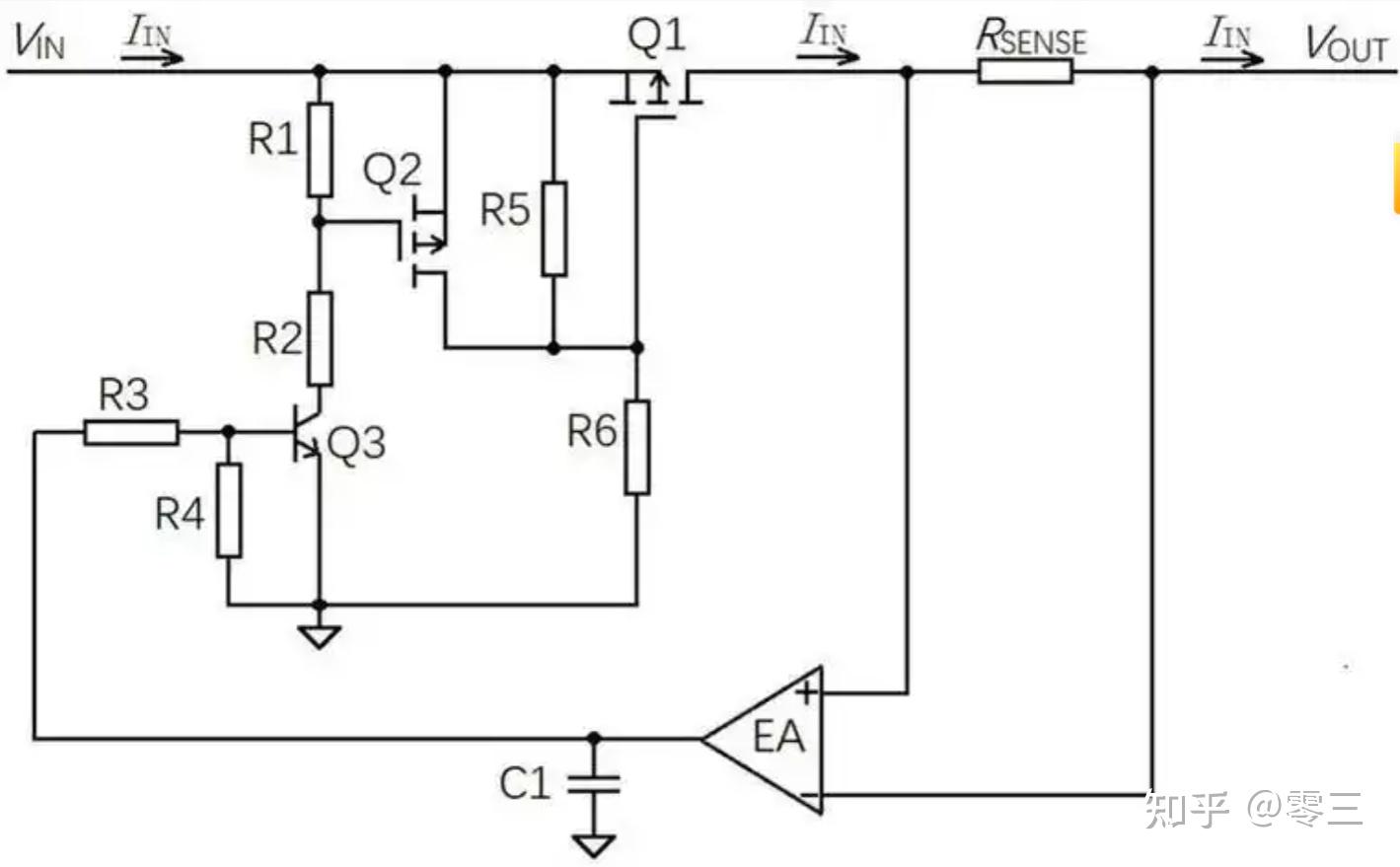

- 运放反馈:OP07 等精密运放构成负反馈环路,基准电压接负端实现稳压

2. 关键参数测量
测试项目标准方法典型值范围空载电压万用表直接测量-27.5V~-28.5V 纹波电压示波器 AC 耦合测量峰峰值<50mVpp2 负载调整率 10%-100% 负载变化≤±0.5%3
| 测试项目 | 标准方法 | 典型值范围 |
|---|---|---|
| 空载电压 | 万用表直接测量 | -27.5V~-28.5V |
| 纹波电压 | 示波器AC耦合测量峰峰值 | <50mVpp2 |
| 负载调整率 | 10%-100%负载变化 | ≤±0.5%3 |
| 效率测试 | 输入/输出功率比 | ≥85%@满载 |
效率测试输入/输出功率比≥85%@满载
3. 故障诊断流程
- 无输出检查:确认输入保险丝、功率 MOSFET(如 IRF540N)是否击穿
- 电压偏移:检测 TL431 基准源(2.5V)和光耦(PC817)工作状态
- 纹波过大:检查输出滤波电容(低 ESR 电解电容+陶瓷电容组合)

4. 安全注意事项
- 放电操作:大容量电容需通过 10kΩ电阻放电后再检测
- 隔离测试:使用 500V 兆欧表测量输入-输出绝缘电阻(应>10MΩ)
- 极性保护:反接保护二极管(如 FR107)应靠近电源输入端

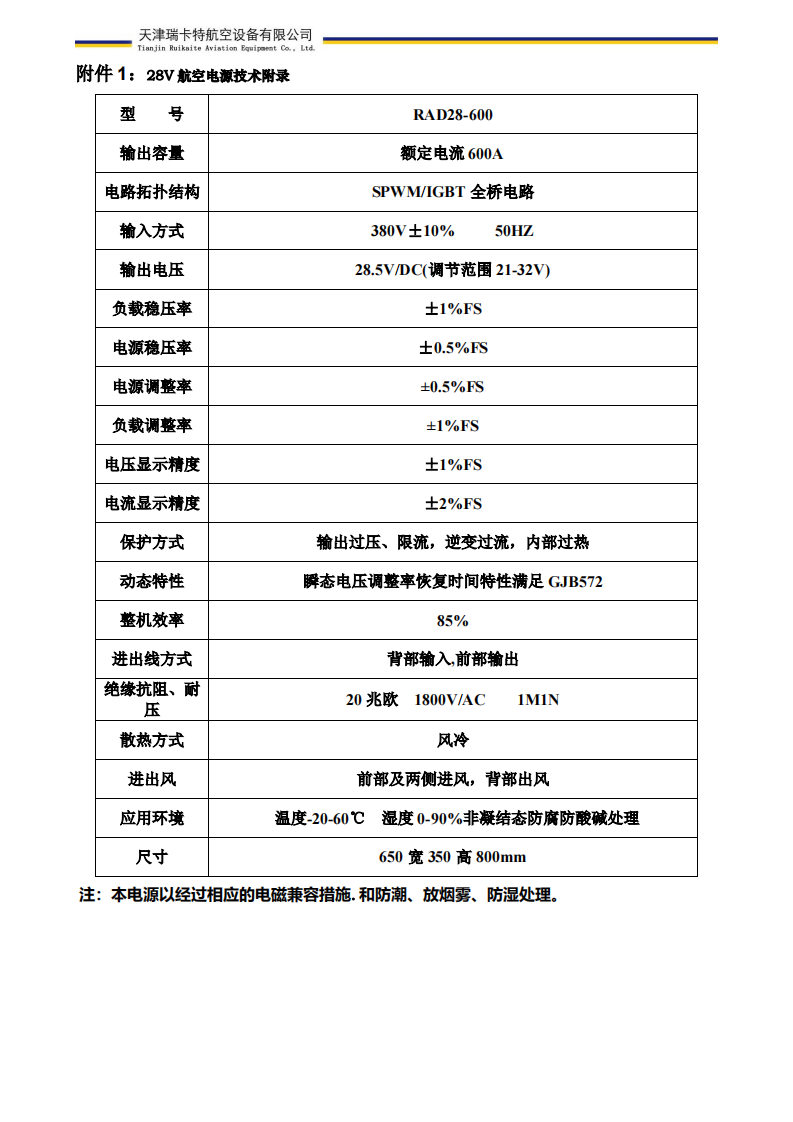

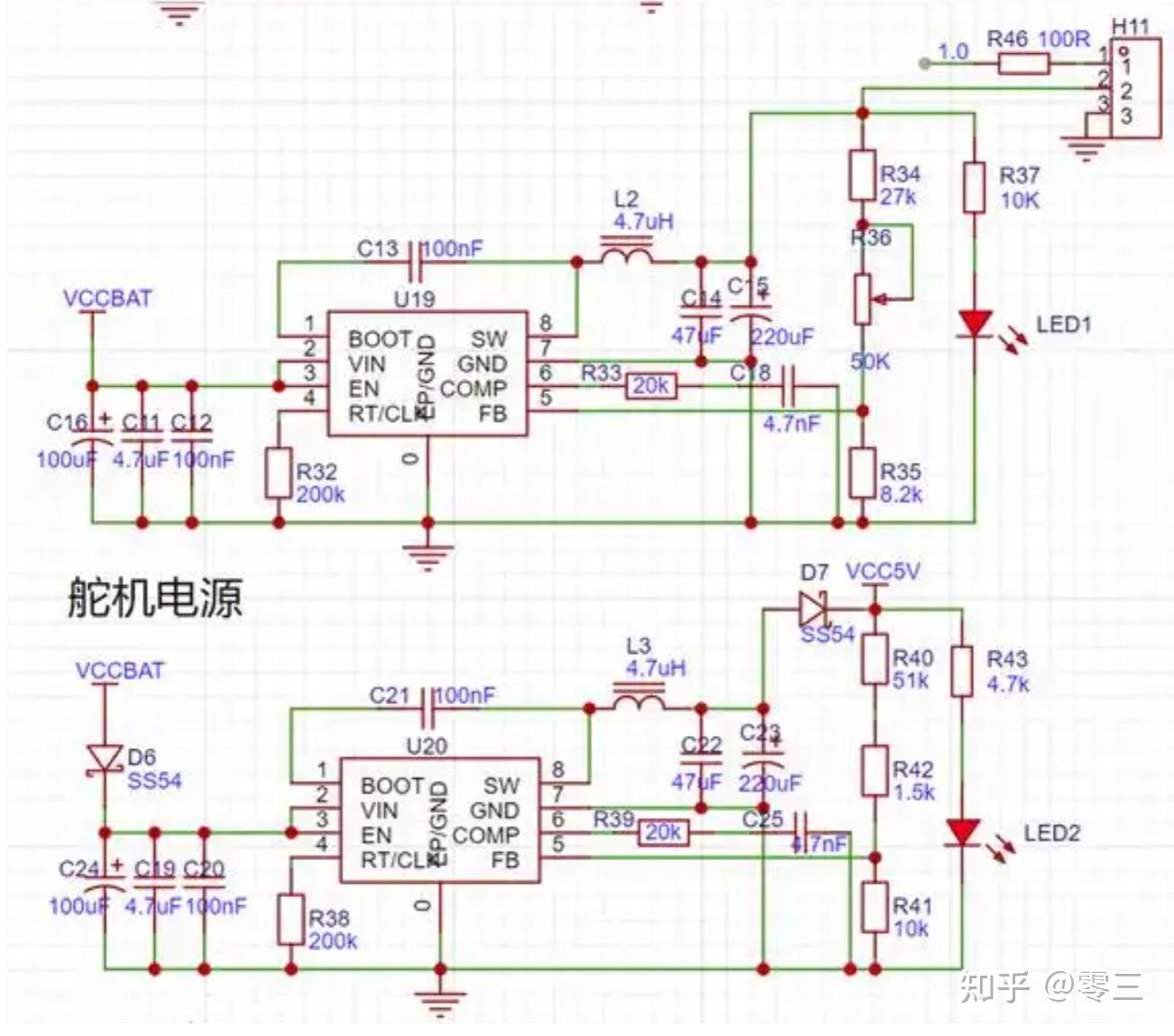

该解析方案适用于工业级-28V 电源,航空设备需额外满足 GJB151B-2013 标准24。对于模块化电源,建议优先检查电源管理芯片(如 UC3843)的反馈网络
