FSW3157 1.5Ω 低电压单刀双掷模拟开关数据手册

FSW3157 是四方杰芯推出的一款单路双向单刀双掷（SPDT）CMOS 模拟开关，专为 1.5V 至 5.5V 单电源工作设计，核心适用于音频切换等场景，兼具 1.5Ω 典型导通电阻、600MHz -3dB 高带宽的特性，且导通电阻匹配性与平坦度优异，能保证音频信号切换时的线性度、低失真。该器件支持 1.8V 逻辑兼容控制引脚，电源掉电时 A 端可覆盖 VCC 实现真正隔离，静态电流低于 2uA，ESD 耐受度达 2kV HBM，提供绿色 SOT23-6 和 SOT363 两种封装，工作温度范围为 - 40℃至 + 85℃。其可应用于音视频、UART、USB2.0 信号与电源路由，以及便携式仪器、电池供电设备、电脑外设、手机、PDA、MP3 等产品。

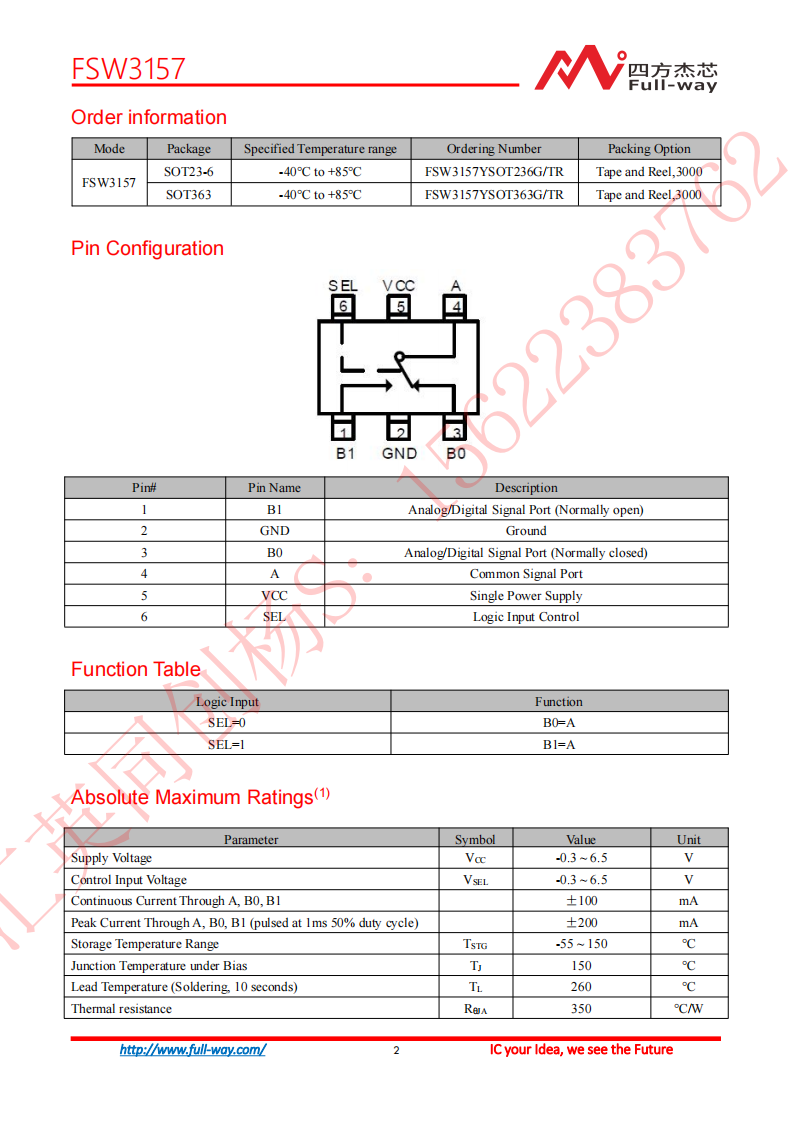

器件通过 SEL 引脚实现通路控制（SEL=0 时 B0 与 A 连通，SEL=1 时 B1 与 A 连通），具备先断后合的切换特性，在电气性能上，逻辑电平适配不同电源电压，漏电流、谐波失真低，隔离度与串扰表现良好，同时给出了各电气参数的测试条件、典型值 / 极限值及对应的测试电路，还提供了两种封装的外形尺寸，产品版本历经多次更新，主要优化了导通电阻、带宽、测试电路等相关参数与说明。
