FSW7227A 双路 2:1 USB2.0 多路复用 / 解复用器数据手册

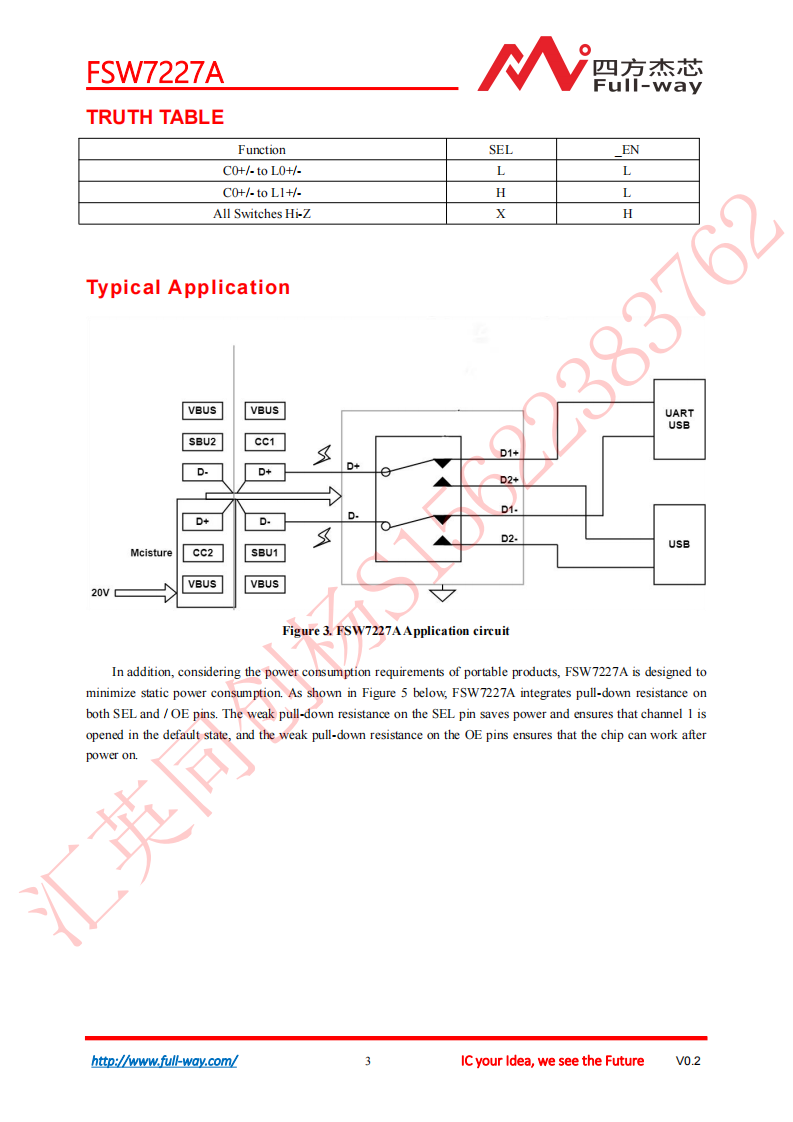

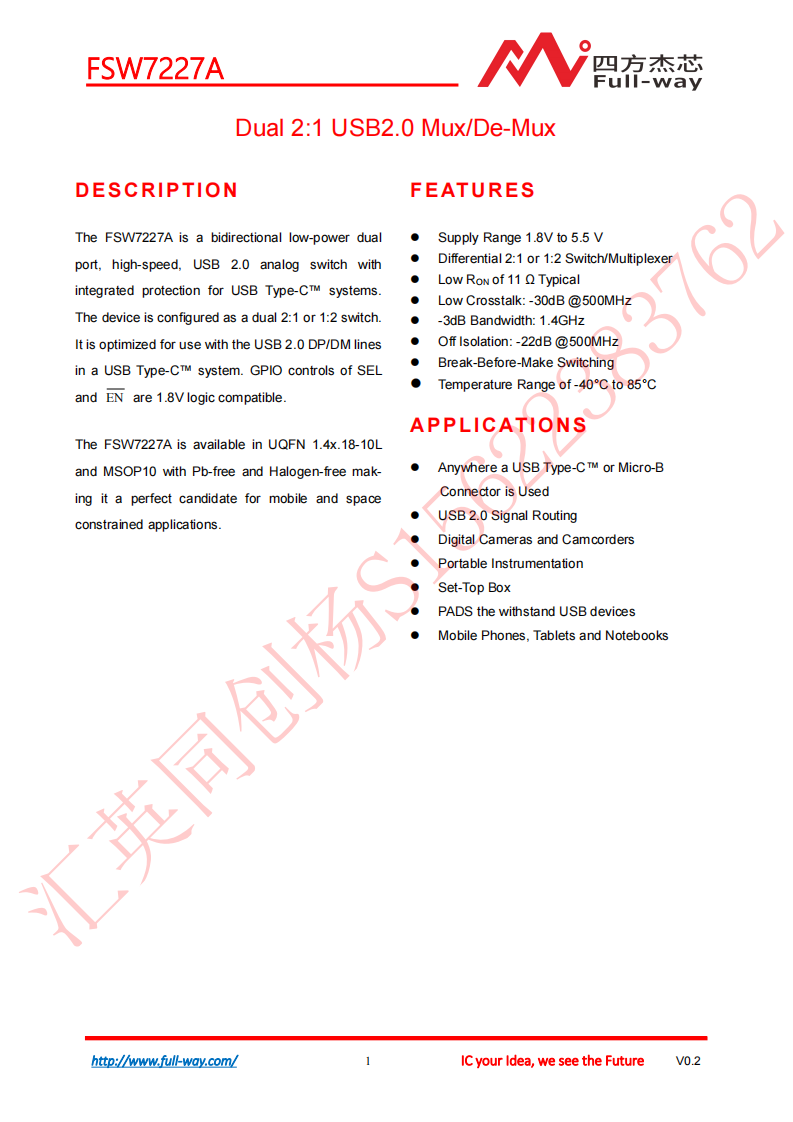

FSW7227A 是四方杰芯推出的一款适用于 USB Type-C 系统的双向低功耗高速 USB 2.0 模拟开关，支持双路 2:1 或 1:2 的开关配置，专为 USB 2.0 DP/DM 线路的信号路由设计，其 SEL 和 EN 引脚的 GPIO 控制兼容 1.8V 逻辑，还集成了相关保护及下拉电阻设计，可降低静态功耗并保障芯片上电正常工作。

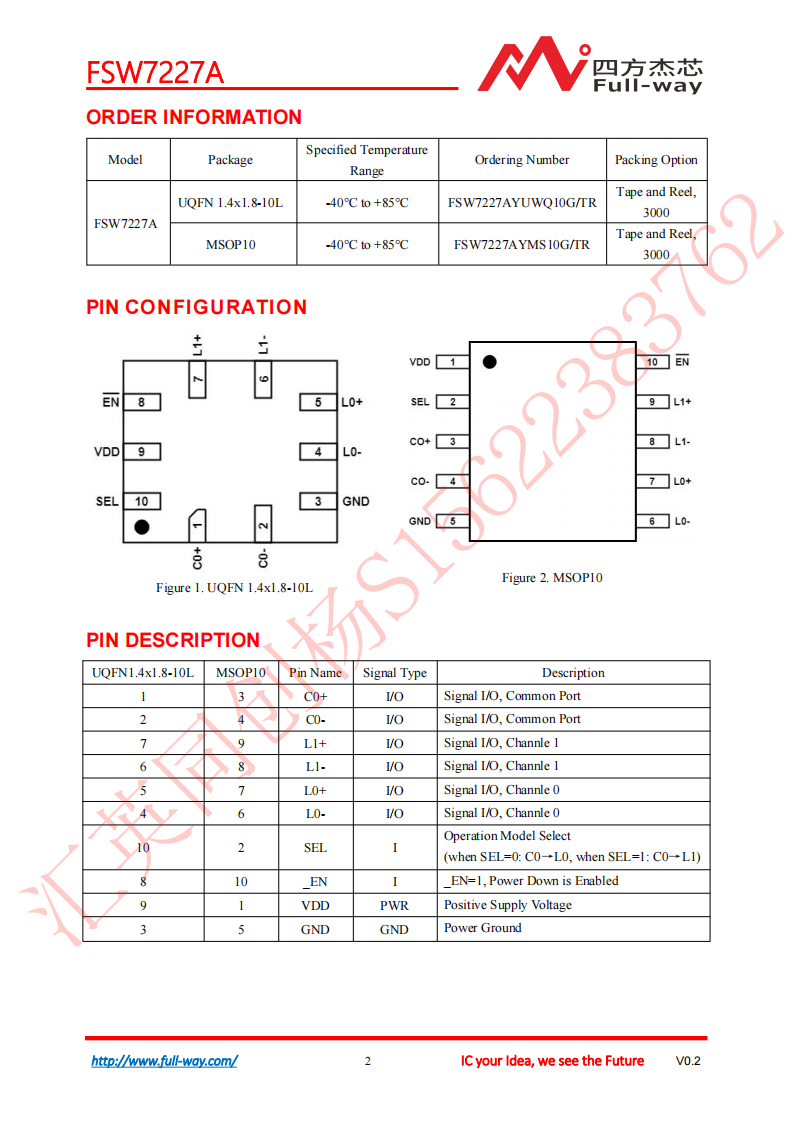

该器件供电电压范围为 1.8V 至 5.5V，具备导通电阻低（典型值 11Ω）、串扰小（500MHz 时 - 30dB）、带宽高（-3dB 带宽 1.4GHz）等特性，支持先断后通切换，工作温度范围为 - 40℃至 85℃，提供 UQFN 1.4x1.8-10L 和 MSOP10 两种无铅无卤封装形式，适用于手机、平板、笔记本、数码相机等搭载 USB Type-C 或 Micro-B 接口的便携式设备及相关仪器，可实现 USB 2.0 信号的高效路由。
