晨控CK-GW04S与汇川AC系列PLC配置Ethernet/IP通讯连接手册

CK-GW04S-EIP是一款支持标准工业通讯Ethernet/IP协议的网关控制器,方便用户集成到PLC等控制系统中。系统还集成了4路读写接口，用户可通过通信接口使用协议对4路读写接口所连接的读卡器进行相对独立的读写操作。这款网关控制器适用于本公司多款通信接口为485的读卡器。

本期主题：围绕CK-GW04S系列产品的Ethernet/IP通讯协议与汇川PLC进行通讯配置说明。

0、准备阶段

l编程软件：InoProShop

l多通道网关控制器：CK-GW04S-EIP

l工业RFID读写器：CK-FR03-A01

lPLC：汇川AC801

l通讯协议：Ethernet/IP

l连接方式：以太网

1、配置IP

l打开RFID_TOOL，进入搜索窗口

l点击搜索

l点击搜索出来的设备上的齿轮按钮，修改ip。

2、PLC添加设备

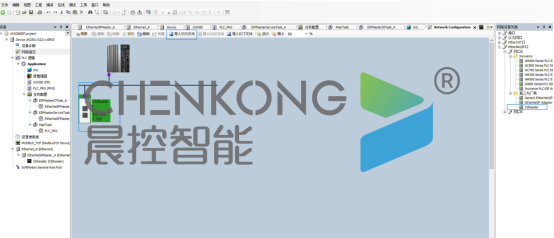

l进入网络配置，点击导入EDS文件，添加设备文件

l导入成功后，在网络设备列表中双击添加设备

3、修改IP

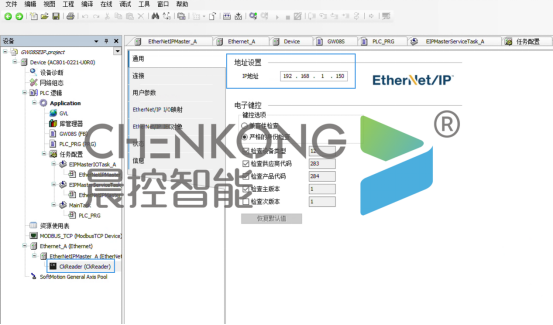

l点击进入添加设备设置

l在通用设置中填写需要连接的设备ip

4、配置映射内存

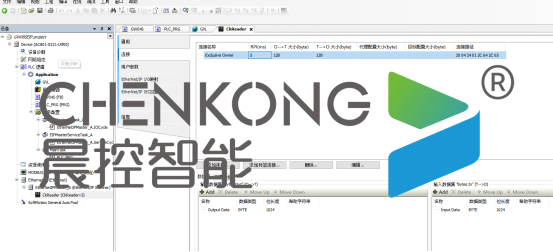

l进入连接设置

l在输入输出集中分别设置位长度1024数据类型byte的映射内存

5、配置完成

l点击在线PLC，将配置下载到PLC中

l运行PLC，即可完成配置连接

6功能块说明：

设置变量：

l在设备的Ethernet/IP I/O映射中确定设备映射内存分配地址首地址

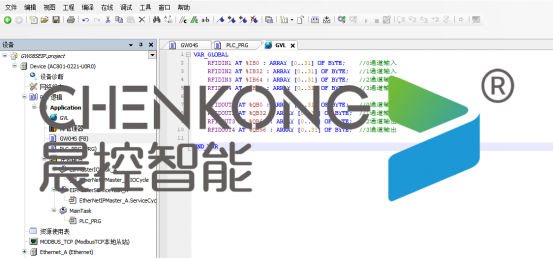

l在全局变量中分别给4个通道建4个32byte的输入输出数组（输入输出各一个）

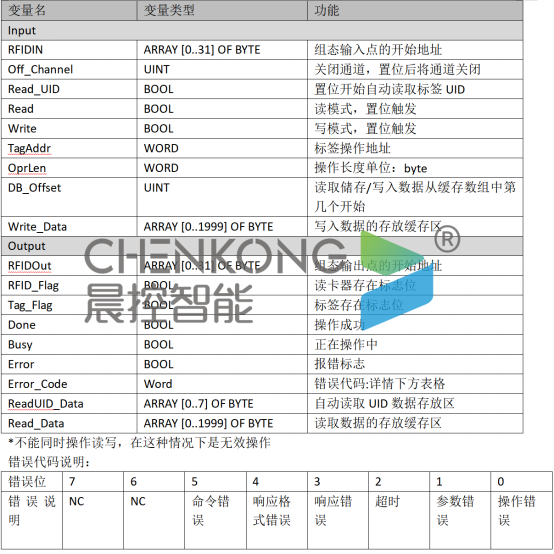

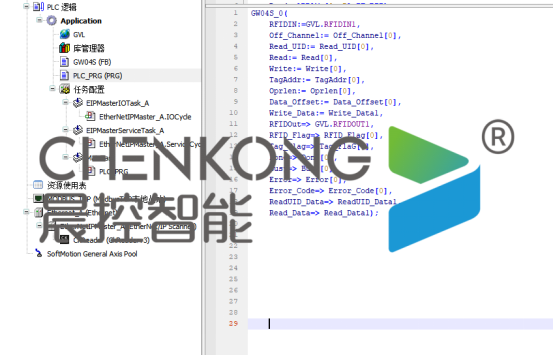

功能块引脚说明

写入用户数据操作

l将需要写入的数据的放到写入缓存区

l置位write

l等待done完成，即写入完成。

读取用户数据操作

l置位write

l等待done完成，即写入完成。

l读取的数据缓存到读取缓存区
