晶振倍频率干扰的解决方法

晶振倍频干扰（即高次谐波辐射）是电磁兼容（EMC）设计中非常棘手的问题，通常表现为在25MHz基频的5次、7次谐波处（如125MHz, 175MHz等）出现辐射超标。这通常是因为晶振输出的方波信号含有丰富的谐波成分，加上PCB布局不当，使其变成了高效的辐射天线。

建议从源头抑制、路径切断到电路优化等以下几个方面解决：

一、优化PCB布局与布线（成本最低，最常用）

这是解决辐射问题的第一步，很多时候仅仅通过改板就能解决大部分问题。

包地处理（Guard Ring）： 使用GND网络环绕晶振的信号线（特别是输出端），并在周围打一排接地过孔（Via）。这能切断信号向外辐射的路径，相当于给信号线加了一道“围墙”。

缩短走线长度： 晶振输出引脚到主芯片的走线必须尽可能短且直，避免走线过长形成天线效应辐射噪声。

底层挖空与铺地：

① 贴片晶振正下方的PCB层（尤其是表层）不能走其他信号线，最好将晶振下方的参考层（如地平面）进行适当的“挖空”处理，或者确保有完整的地平面作为回流路径。

② 如果晶振外壳需要接地，必须确保接地引脚与地平面的低阻抗连接。

远离敏感信号： 晶振走线应远离USB、网口、射频等高速或敏感信号线，防止串扰。

二、增加吸收与滤波电路（硬件整改）

如果改板来不及，或者需要进一步降低辐射，可以在电路中增加元件。

串联电阻/磁珠： 在晶振输出引脚串联一个0Ω～33Ω的小电阻（靠近晶振放置），可以抑制高频谐波的振荡，减小信号边沿的过冲和振铃，从而降低EMI。

RC吸收电路： 在晶振输入/输出引脚对地增加一个RC低通滤波网络（例如串联10～100Ω电阻，对地并联10～100pF电容），可以吸收特定频段的谐振能量。

电源滤波： 在晶振的电源引脚（VCC）处，必须放置去耦电容（通常为1μF陶瓷电容），且电容要尽量靠近电源引脚。这能滤除电源线上的高频噪声，防止噪声通过电源线辐射。

三、更换晶振类型（源头治理）

如果电路板已经定型，无法修改走线，更换晶振型号是直接有效的办法。

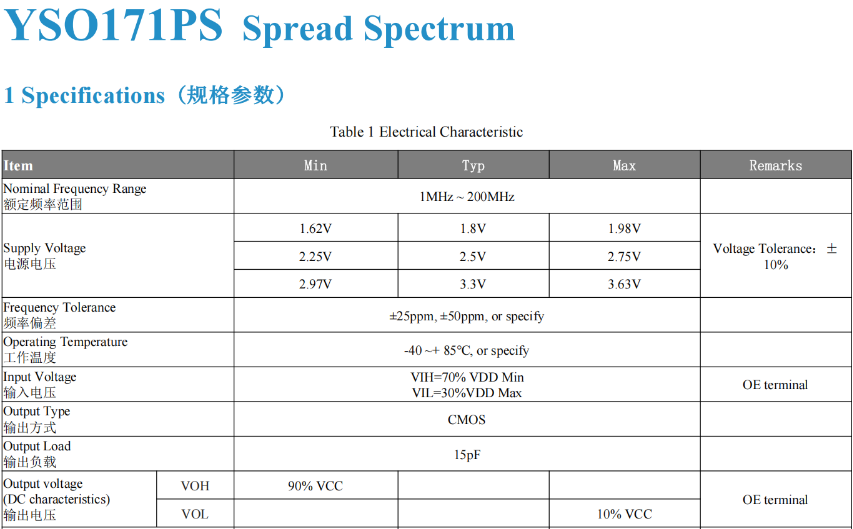

展频晶振（Spread Spectrum）： 这种晶振通过微小的频率调制，将原本集中在单一频点的能量分散到一个频带范围内，从而大幅降低峰值辐射功率（通常可降低10dB以上）。

有源晶振（带使能端）： 相比无源晶振，有源晶振输出波形质量更好（通常是方波或 clipped sine wave），且驱动能力强，受外围电路影响小，辐射特性通常优于无源晶振。

选择低EMI型号： 选购时关注晶振的相位噪声和谐波抑制指标，低相位噪声的晶振通常谐波能量也较低。

四、屏蔽与隔离（物理手段）

作为最后的大招，适用于辐射非常严重的场景。

加屏蔽罩： 使用金属屏蔽罩（Can）将整个晶振及其电路罩住，并确保屏蔽罩与PCB地平面有良好的低阻抗连接（四周打满过孔）。

单点接地： 对于无源晶振，确保其两个引脚的接地设计合理，避免地环路引入噪声。

总之建议你先检查PCB上晶振周围是否做了包地处理，这是最容易被忽视但效果最好的方法。如果不行，再尝试在输出端串联一个小电阻。
