一、功率循环的基本原理
功率循环测试（Power Cycling, PC）是评估功率器件长期可靠性的重要方法。测试通过周期性地通断电流，使芯片自身反复产生热应力，以此模拟实际工作中的温度波动与热疲劳累积。

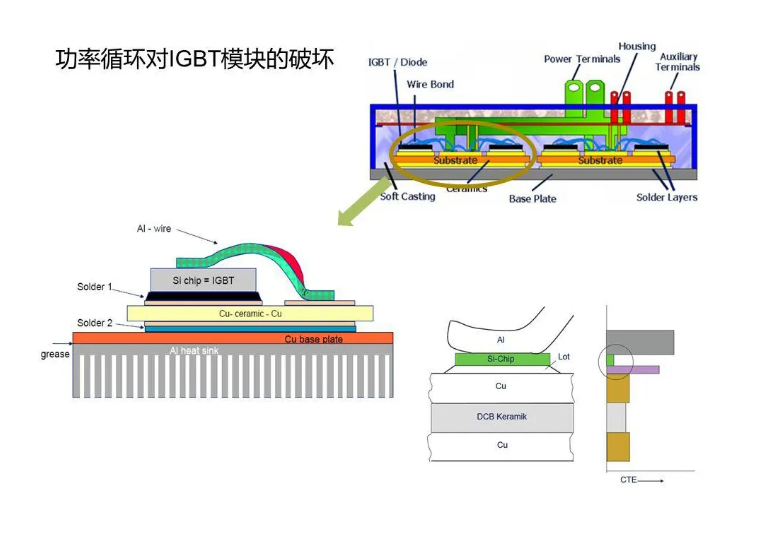

这种周期性 “升温–降温”过程会在不同材料界面之间产生机械应力。而封装结构中包含铜、铝、焊料、硅等热膨胀系数不同的材料，它们在反复热循环中会出现应变不匹配，最终导致疲劳损伤。
二、功率循环的测试分类（AQG324）

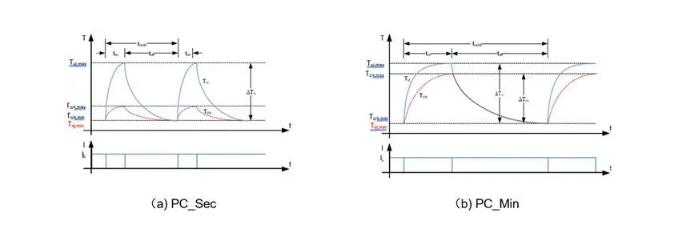

依据测试时间常数和功率加载方式，功率循环测试通常分为两类，反映了功率器件从芯片互连到模块整体不同层级的热疲劳行为，具体如下：
| 类型 | 时间尺度 | 对象 | 特点 |
| PCsec | 秒级 | 芯片层面
（芯片-键合线） |
此模式主要模拟频繁启停、动态负载等工况。Tj上升快、Tc变化慢，失效集中在芯片内部和键合线，主要表现为键合线脱落、芯片金属化层退化； |
| PCmin | 分钟级 | 模块层面
（芯片-基板-底板） |
此模式更接近于持续高负载运行（如高速巡航）。Tc波动更显著，应力传导至DCB和焊层，使基板区域成为主要疲劳点。失效往往发生在焊层或基板-底板界面，表现为DCB裂痕或焊层开裂等结构性损伤。 |
三、典型失效机制
功率循环下的常见失效模式包括：

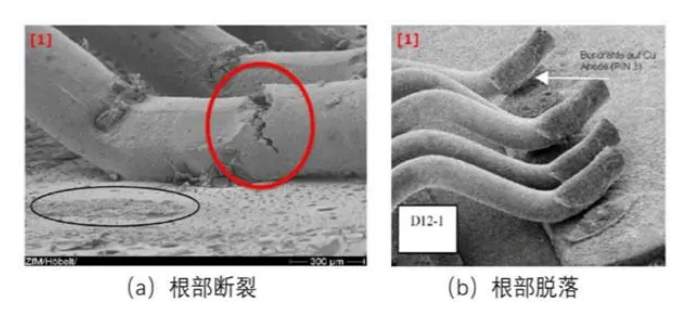

键合线断裂或脱落：反复的热胀冷缩导致铝线与芯片表面之间的焊点剥离。在大电流功率模块中，一般会使用多根绑定线并联来分担电流，单根绑定线的失效会造成其他并联的绑定线承受更大的电流。根据P=I2*R，其他绑定线上的损耗也会随之增加，导致更大的热机械应力从而随之失效。绑定线疲劳的另一个后果是随着接触电阻和损耗的增加而导致IGBT或二极管芯片过热失效。

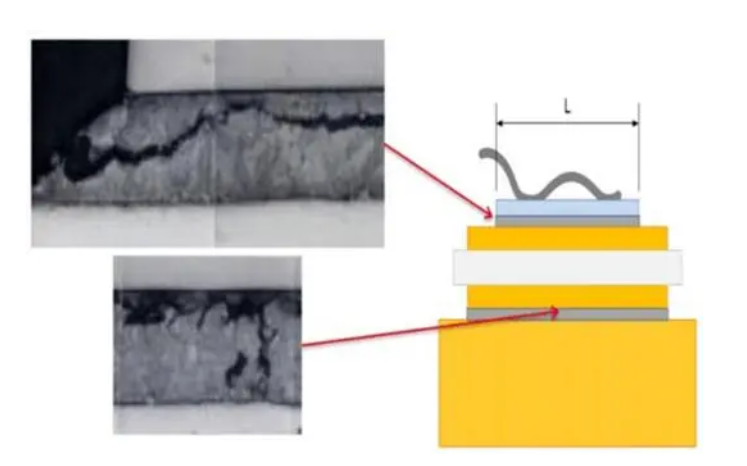

焊料层疲劳开裂：芯片与DCB、DCB与底板之间的焊层在温度应力下逐渐形成裂纹；
四、失效标准
通常，功率循环寿命定义为器件在达到下列任一判定条件时的循环次数：
热阻上升超过初始值的20%；
导通压降超过初始值的5%；
一般来说，Vce反映的是键合线失效，Rthjc反映的是芯片与底板之间粘结层的失效。

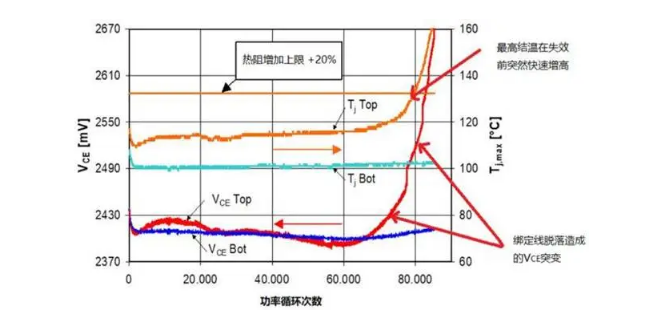

下图是赛米控某款IGBT模块的功率循环测试结果。
五、小结
功率循环测试通过加速热疲劳机制，揭示了功率器件的结构瓶颈。它是模块设计优化、材料选型和可靠性评估的基础。
👉下篇预告：我们将解析如何正确阅读厂商提供的功率循环寿命曲线，了解实验条件、判定标准及影响因素背后的含义。
