SC3D30065H-JSM 碳化硅肖特基二极管

14小时前
127
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

video(28).mp4

共1个文件

新能源革命与数字经济浪潮的双重驱动下,电源系统对核心器件的性能、效率与可靠性提出了前所未有的严苛要求。碳化硅SiC)作为第三代半导体材料的核心代表,凭借耐高温、低损耗、高耐压的天然优势,正加速替代传统硅基器件,成为高端电源应用的首选。杰盛微半导体(JSMSEMI)深耕功率半导体领域多年,依托自主核心技术与精密制造能力,重磅推出SC3D30065H-JSM 碳化硅肖特基二极管,以全维度性能突破,为服务器电源、太阳能逆变器、工业转换器等场景提供一站式高效解决方案,重新定义功率器件应用标准。

一、核心特性:六大技术亮点,重塑性能天花板

SC3D30065H-JSM 基于先进的碳化硅材料与优化工艺设计,集成六大核心技术特性,从根源上解决传统器件的性能瓶颈:

  • 零正反向恢复电流:彻底消除开关过程中的恢复损耗,实现 “无开关损耗” 运行,高频工况下优势尤为突出,大幅降低系统能耗。
  • 超高阻断电压:重复峰值反向电压、浪涌峰值反向电压与直流阻断电压均达到 650V,轻松应对各类高压电源场景的严苛需求,稳定性拉满。
  • 高频工作能力:适配高频电源拓扑设计,配合低寄生参数特性,助力设备实现小型化、轻量化,提升功率密度。
  • VF 正温度系数:正向电压随温度升高呈正相关变化,多器件并联时可自动均衡电流分布,避免热失控风险,便捷支持大功率系统扩容。
  • 温度独立开关特性:在 - 55℃极端低温至 175℃高温区间内,开关性能始终稳定,不受温度波动影响,适配复杂恶劣的工作环境。
  • 浪涌电流耐受:210A 非重复正向浪涌电流承载能力(Tc=25℃,tp=8.3ms 半正弦波),轻松应对突发过载场景,提升系统抗冲击能力。

二、核心优势:从器件性能到系统价值的全面升级

依托卓越的核心特性,SC3D30065H-JSM 为用户带来实打实的应用价值提升,赋能系统全生命周期优化:

  • 更高系统效率:零开关损耗 + 低正向压降的双重优势,显著降低电源转换过程中的能量损耗,助力设备轻松达成高能效标准,降低运营成本。
  • 并联应用更安全:VF 正温度系数设计,让多器件并联无需复杂的均流电路,安装便捷且无热失控隐患,简化系统设计难度。
  • 高温场景适配性强:-55℃~175℃宽温工作与存储范围,无需额外增加散热模块,即可稳定应用于工业高温环境、户外光伏设备等场景,降低系统成本。
  • 可靠性大幅提升:硬开关特性设计 + 严苛的质量管控,确保器件在长期高频运行中保持稳定表现,延长设备使用寿命,减少维护停机损失。
  • 绿色环保合规:完全符合 RoHS 环保标准,不含铅、汞等有害物质,响应全球绿色发展趋势,助力企业实现可持续发展目标。

三、关键参数:硬核性能,数据说话

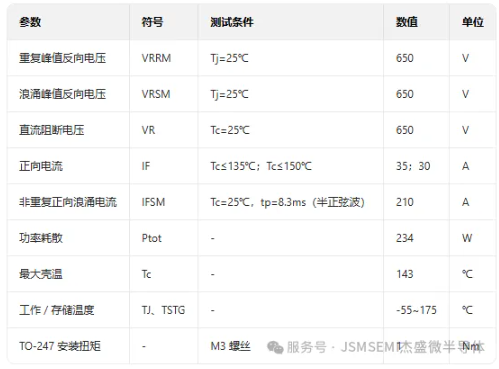

(1)最大额定值:极限工况下的稳定保障

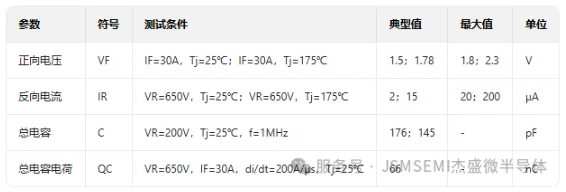

(2)电气特性:精准控制,损耗更低

(3)热特性:高效散热,稳定运行

四、封装与出货:适配量产,便捷高效

(1)封装设计:通用兼容,安装便捷

SC3D30065H-JSM 采用行业通用的TO-247-2 封装,引脚定义清晰(PIN10、PIN20、CASE),完美适配现有生产工艺与散热方案。推荐使用 M3 螺丝安装,安装扭矩为 1Nm,确保器件与散热片紧密贴合,提升热传导效率。器件表面清晰标记 “SC3D30065H”,便于生产过程中的质检、追溯与选型。

(2)出货规格:满足量产,环保合规

MSL 等级 1 意味着产品无需复杂的烘烤预处理即可直接投入生产,有效提升制造效率,降低生产成本。

五、应用场景:全场景覆盖,赋能多领域革新

SC3D30065H-JSM 凭借优异的综合性能,成为电源领域的 “多面手”,广泛适配以下核心场景:

  • 服务器 / 电信电源:高频、低损耗特性降低电源能耗与散热压力,支撑数据中心高密度部署,提升电源转换效率与稳定性。
  • 太阳能逆变器:宽温工作范围适配户外复杂气候条件,高耐压与高浪涌电流能力确保逆变器在电网波动时稳定运行,提升发电效率。
  • AC/DC 转换器:高频工作能力简化电路设计,缩小产品体积,提升功率密度,适配工业电源、消费电子电源等场景。
  • DC/DC 转换器:低损耗与高可靠性设计,满足新能源汽车辅助电源工业控制电源等场景的严苛要求,保障系统稳定运行。
  • 不间断电源UPS):高浪涌电流承载能力与稳定的开关性能,确保断电瞬间平稳切换,为数据中心、医疗设备等关键负载提供可靠供电保障。
六、关于杰盛微:技术驱动,品质为先

杰盛微半导体(JSMSEMI)是一家专注于功率半导体研发、生产与销售的高新技术企业,始终以 “技术创新驱动产业升级” 为使命,深耕碳化硅、氮化镓等第三代半导体领域。公司拥有完善的研发体系与精密制造能力,从原材料采购、芯片设计到封装测试,每一个环节都遵循 ISO 质量管理体系的严苛标准,确保每一颗产品都符合设计规格与应用要求。

同时,杰盛微配备专业的技术支持团队,为全球客户提供从产品选型、电路设计到现场调试的全流程技术服务,助力客户快速推进项目落地。未来,杰盛微将持续聚焦第三代半导体技术创新,推出更多高性能、高可靠性的功率器件,为新能源、工业控制、汽车电子等行业的高质量发展注入强劲动力。
