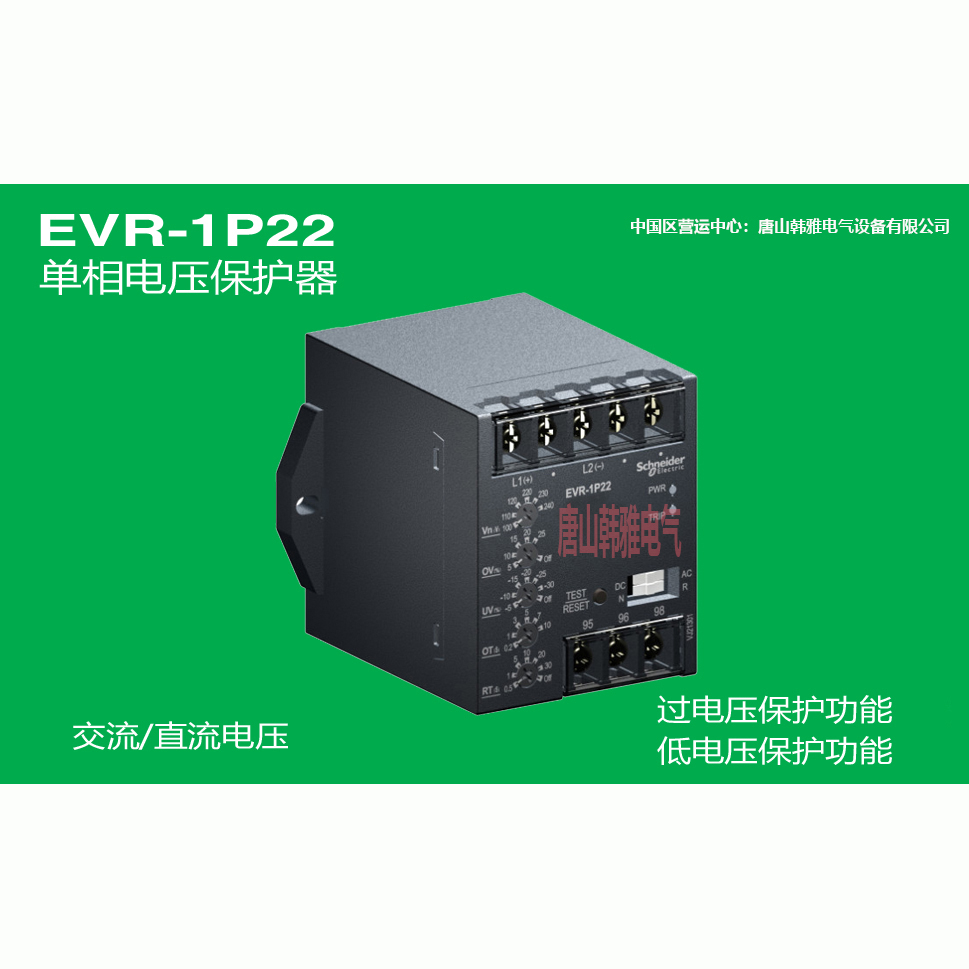

EVR-1P22施耐德单相电压保护器可替代EOVR/EUVR

EVR‑1P22专为工业单相电源安全监测设计，可精准实现过压、欠压实时保护，有效避免电压异常导致的设备损坏、停机与电路故障。可替代停产EOVR-110R7，EOVR-220N7，EOVR-220R7，EUVR-110N7，EUVR-120N7，EUVR-220N7，EUVR-220R7中国区营销中心总代理商：唐山韩雅电气设备有限公司

EVR‑1P22 支持宽范围交直流通用电源，采用拨码式参数设定，电压精度高、响应稳定，具备多段脱扣延时与自动 / 手动复位模式，适配不同设备保护逻辑。结构紧凑，支持 35mm DIN 导轨与面板安装，布线简便、节省柜内空间，拥有 CE、UL、CSA 等国际认证，可靠性强、抗干扰性能优异。广泛用于单相电机、风机、水泵、PLC 控制柜及各类单相用电设备，是替代传统电压继电器、提升供电系统稳定性的理想选择。

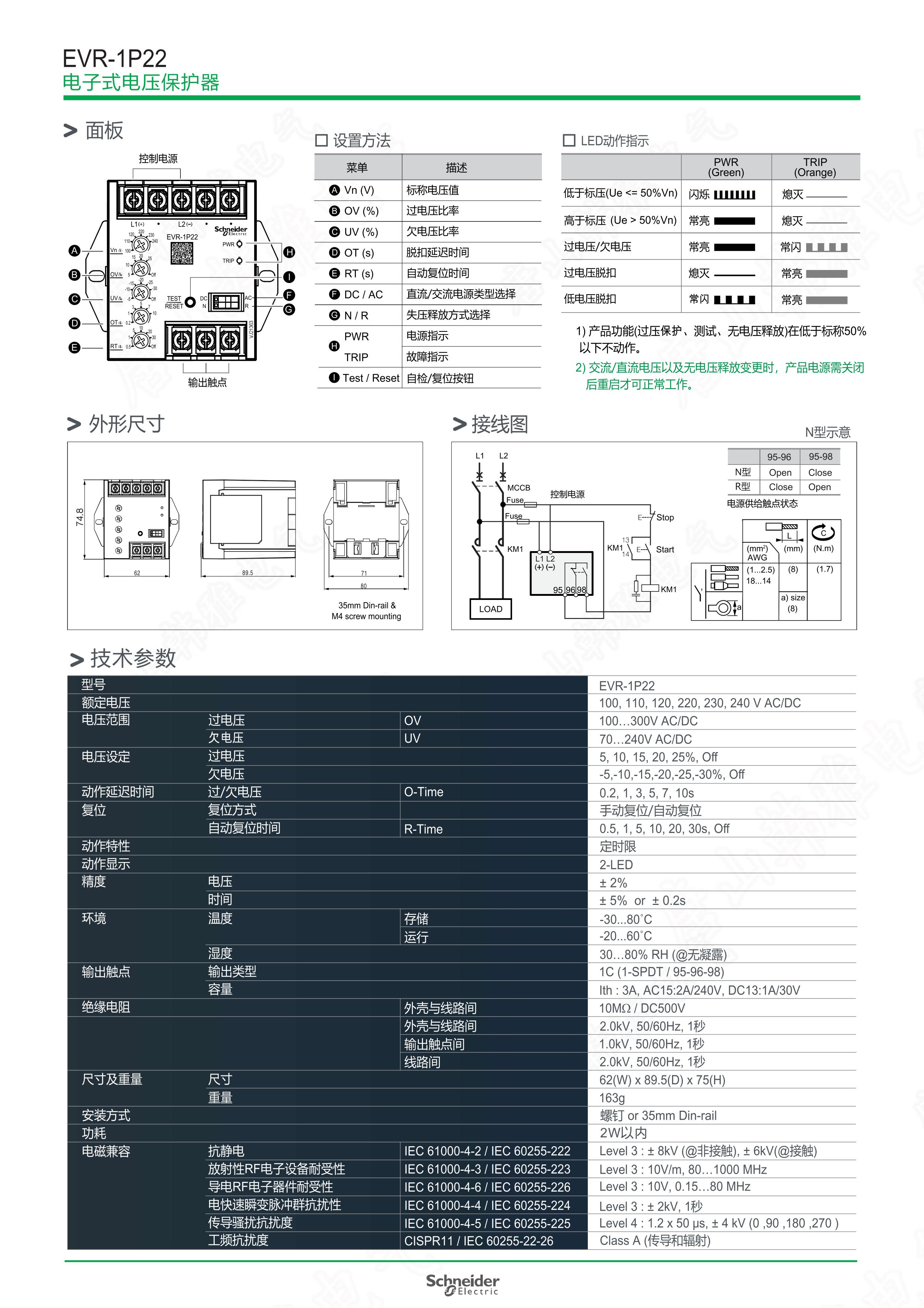

EVR-1P22 电压保护器 技术参数

一、基本规格

产品型号：EVR-1P22（单相）

额定电源：100/110/120/220/230/240 V AC/DC，50/60 Hz

功耗：≤2 W

重量：约 163 g

防护等级：IP20

认证：CE、UL、CSA

二、保护与设定

过压 (OV) 范围：100–300 V AC/DC

欠压 (UV) 范围：70–240 V AC/DC

设定精度：±2%

脱扣延时：0.5/1/5/10/20/30 s、Off

复位方式：自动 / 手动可选；自动复位延时 0.5–30 s

三、输出触点

类型：1×SPDT（1C/O）

约定发热电流 (Ith)：3 A

额定容量：AC15: 2 A/240 V；DC13: 1 A/30 V

四、电气性能

绝缘电压 (Ui)：600 V AC

冲击耐压：2.0 kV（50/60 Hz，1 分钟）

绝缘电阻：≥10 MΩ（DC500 V）

五、环境与安装

工作温度：-25℃～+60℃

相对湿度：30%–80% RH（无凝露）

安装方式：35 mm DIN 导轨或面板螺钉固定

外形尺寸：62(W)×89.5(D)×75(H) mm

六、抗干扰性能

静电放电：8 kV（隔空）、6 kV（接触）

快速瞬变：2 kV

辐射抗扰：10 V/m
