中微爱芯的AiPTB010X与AiPTS010X两大系列双向电平转换芯片，均采用自动方向感知架构，无需方向控制引脚，即可实现多电压域之间的电平转换。两款产品均内置上下电保护电路，无需特殊的电源时序控制，确保断电时无反向电流风险，输入电压兼容性优异，可广泛适用于多电压域系统中的双向通信场景。
- TB系列为推挽输出模式产品
- TS系列内置上拉的开漏输出模式产品
- 010为大类编号，X为通道数量
- 自动方向感知：两款电路均不需要额外的输入信号来控制从A到B或从B到A的数据流向，简化系统设计，减少GPIO占用，让PCB布线更简洁。
- 输入电压兼容性优异：输入端可耐受最高5.5V电压
- Ioff断电保护：两款电路均集成Ioff保护电路，确保断电时无反向电流风险。
- 上电自动保护：上电过程中，VCC(A)≥VCC(B)不会对器件造成损坏，任一电源均可先上电，无需特殊的电源时序控制。
- 宽温度范围：全系列支持-40℃~+125℃工作温度范围，适用于工业控制、汽车电子、户外设备等极端环境。

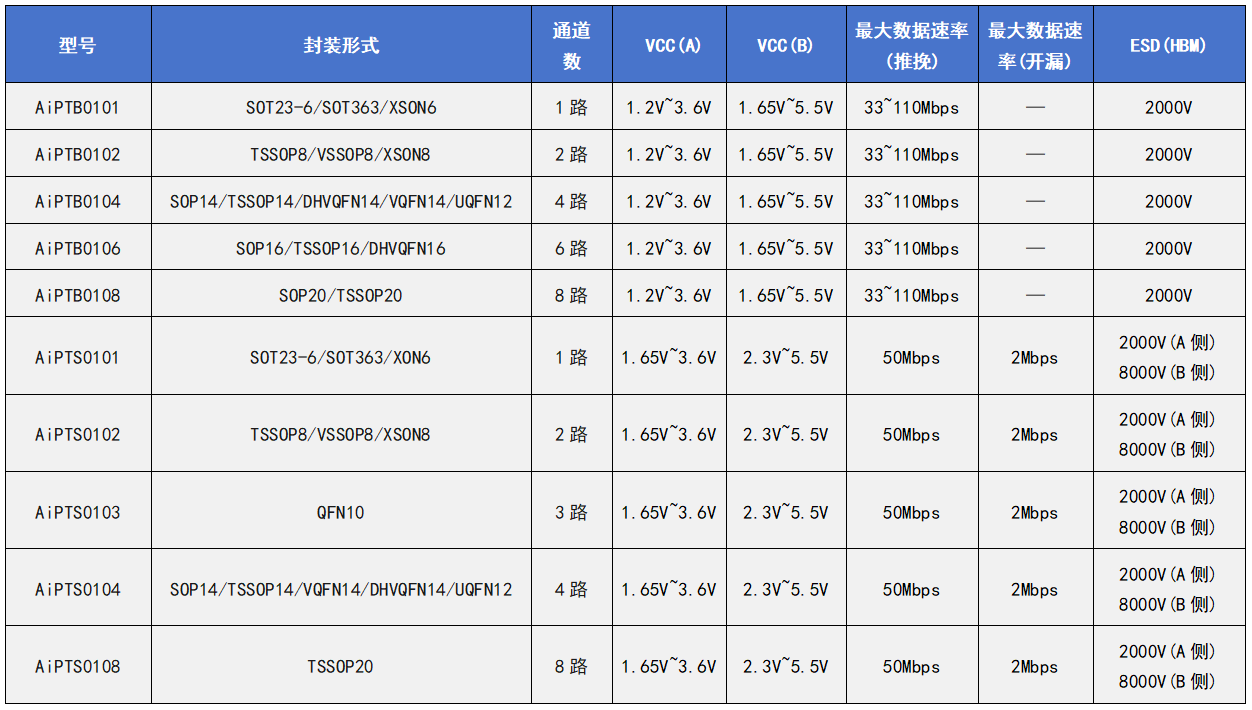

- 封装齐全：SOT23-6、SOT363、XSON、TSSOP、VSSOP、SOP、QFN、DHVQFN、VQFN、UQFN等十余种封装，满足所有尺寸需求。
- 工作电压范围：VCC(A)1.2~3.6V，VCC(B)1.65~5.5V
- I/O特点：采用低静态驱动强度（推挽输出），可驱动最高70pF的容性负载。为避免输出争用问题，所采用的上拉或下拉电阻必须保持在50kΩ以上。不建议用于开漏输入的应用场景
- 数据传输速率特点：在VCC(A)=3.3V/VCC(B)=5V条件下数据速率最高可达110Mbps
- ESD：全芯片HBM2000V

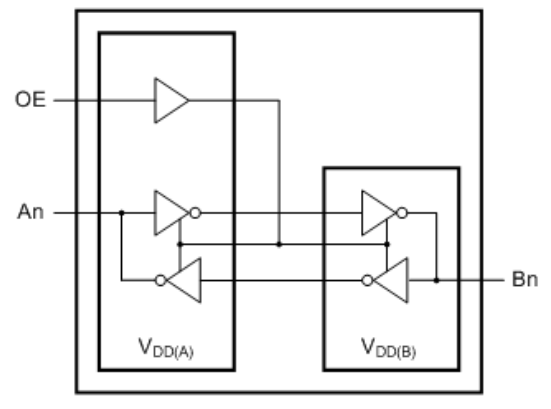

【功能框图】

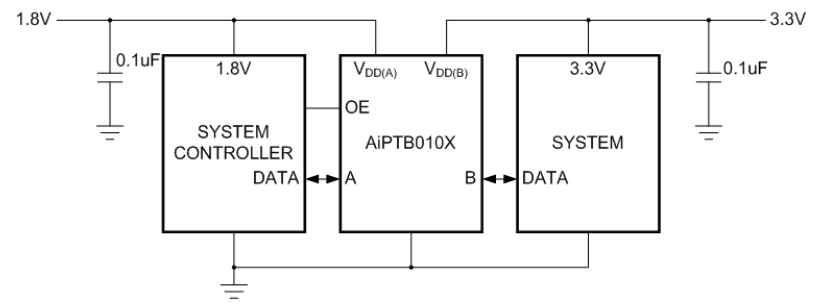

【典型应用图】
- 工作电压范围：VCC(A)1.65~3.6V，VCC(B)2.3~5.5V
- I/O特点：支持推挽和开漏两种输入模式，输出为内置上拉的开漏输出模式。电路上拉电阻阻值会根据I/O线路传输低电平或高电平动态变化，当I/O传输低电平时可降低静态功耗。在相同尺寸的传输门晶体管下支持更低的VOL值，并有助于改善同步开关性能。开漏输入应用场景建议采用AiPTS010X电平转换器。
- 数据传输速率特点：在推挽输入模式下数据速率最高可达50Mbps，在开漏输入模式下数据速率最高可达2Mbps
- ESD：A侧HBM2000V，B侧实现HBM8000V的强化防

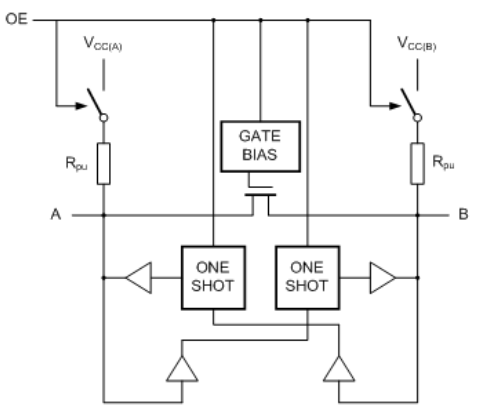

【功能框图】

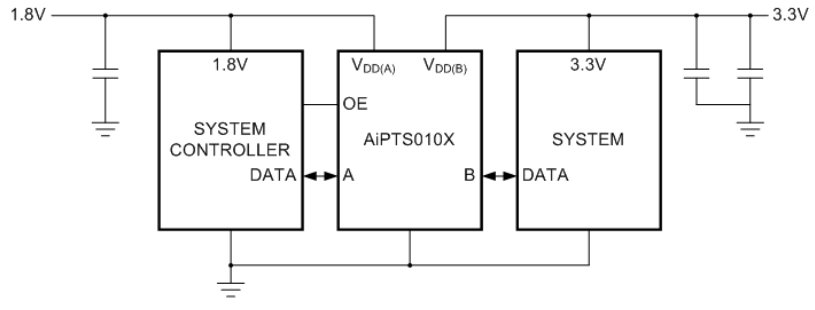

【典型应用图】
应用领域 Application fields
- 工业控制与仪器仪表：PLC控制模块、工业传感器接口、HMI人机界面、数据采集卡
- 消费电子：智能手机、平板电脑、智能手表、电子阅读器
- 智能家居与IoT：智能音箱、网关、传感器节点、智能开关面板
- 通信与网络设备：路由器、交换机、串口通信模块、GPS模块
- 车载电子：车载信息娱乐系统、ADAS传感器接口、CAN/LIN网关
- 医疗设备：便携医疗监测仪、血糖仪、血氧仪、电子体温计
无论是追求广电压范围的工业应用，还是空间受限的便携设备和高速数据传输的通信场景，在TB/TS产品矩阵中总能找到匹配的那一款。让信号自由穿梭于不同电压域之间，助力产品更快、更稳、更可靠地推向市场。
如需了解更多产品资讯或获取样品，请联系我司授权代理商或销售工程师。
