科瑞杰-我们前篇介绍了同步源的原理和选择标准，针对功率转换器要怎么选择呢，下面对不同类型的转换器做个详细解释。

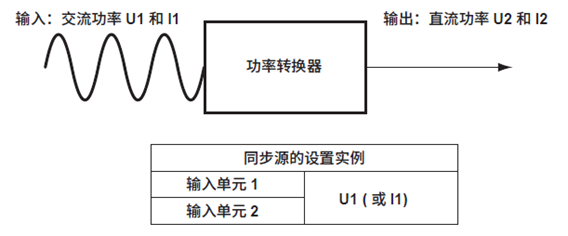

01单相输入和单相输出的功率转换器
例如我们使用单元1和单元2测量转换器的交流和直流信号，需要将单元1单元2设置成交流电源端的电压（或电流，选取原则上面有介绍），这样单元1（交流输入端）和单元2（直流输出端）的测量周期将保持一致，这样能更精确测量输入和输出端效率。如图1。
图1
同样道理，功率转换器为单相直流输入，单相交流输出时，应选择交流测电压或电流。如图2。
图2

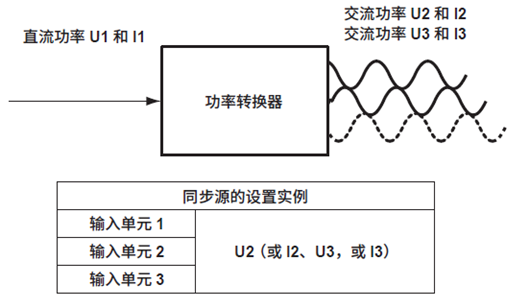

02单相直流输入和三相交流输出的功率转换器
测量将单相直流转换为三相交流的设备时，请将效率运算中所有输入单元的同步源设为相同信号：交流电端的电压或电流。
例如图3中，直流输入单元1和交流输出单元2、3的同步源应设为U2（或I2、U3、I3），这样单元1（直流输出端）和单元2、3（交流输出端）的测量周期将保持一致，能更精确地测量输入和输出端效率。
图3

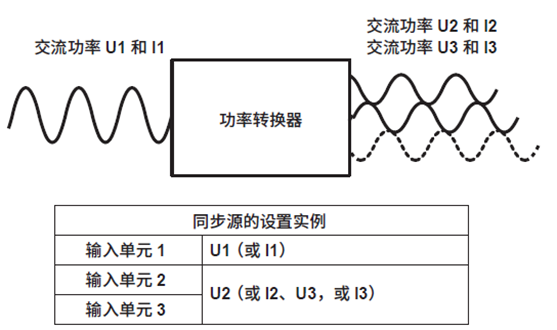

03单相交流输入和三相交流输出的功率转换器
在测量单相交流转换为三相交流时，需要将输入单元同步源设为同一信号，输出单元的同步源设为同一信号。
例如单元1接单相交流输入，同步源应设为U1（或I1），单元2、3同步源应设为U2(或I2、U3、I3)。此时的单相交流输入和三相交流输出是不同频率交流信号，如果将所有单元设为相同同步源，输入信号或输出信号的测量周期就不是周期的整数倍了。
图4
总结：
横河功率分析仪测量的类型是交流vs.直流转换器效率时，应将所有单元设置同一个同步源，且为交流的电压或电流；当转换器类型是交流vs.交流转换时，应该将同步源设置为各自单元的电压或电流。
