安防监控摄像头是一种通过光学成像、图像传感与数据处理技术，实现对特定区域实时监测与记录的智能化前端设备，广泛应用于城市交通、公共安全、智慧社区、工业园区及家庭安防等领域。
由于安防监控摄像头通常部署于户外，长期面临雷雨、风沙、高低温等恶劣气候条件，极易因雷击感应、电网浪涌或人体接触静电等因素产生静电或浪涌冲击。设备外部接口可能成为外部瞬态干扰的侵入路径，导致图像传感器损坏、主控芯片重启、通信中断甚至整机失效。因此合理选用静电保护器件可显著提升摄像头的抗浪涌与抗静电能力，确保其在复杂环境下的长期稳定运行与图像数据的可靠回传。
安防摄像头系统介绍
安防监控摄像头通常以主控芯片或系统级芯片（SoC）为处理核心，该芯片集成了图像信号处理器（ISP）、视频编解码单元与智能分析模块，协同图像传感器（CMOS/CCD）完成原始光信号到数字图像的转换与处理。为实现全天候可靠监控，设备内部集成了红外LED阵列及光敏传感器，内置音频采集与输出单元（麦克风、扬声器）、报警输入输出接口及MicroSD卡槽，以支持音视频录制、双向对讲及本地存储功能，形成完整的前端采集与处理系统。
安防监控摄像头的电力供应与数据传输依托多种接口与内部电源网络。设备通常采用DC电源接口或以太网供电（PoE）方式输入电力，配电板或电源管理单元（PMU）将输入电压转换为多路稳定的低压电源，分别为图像传感器、主控芯片、红外补光灯、云台电机及其他外围模块供电。对于支持PoE供电的设备，其RJ45接口内部集成了网络变压器与隔离电路，以保障信号完整性与电气隔离；而在非PoE或带外接功能的产品中，各类I/O接口、音频接口及存储卡槽则需兼顾信号传输与防护需求，确保整体系统在室外复杂环境下具备稳定的电气性能与抗干扰能力。

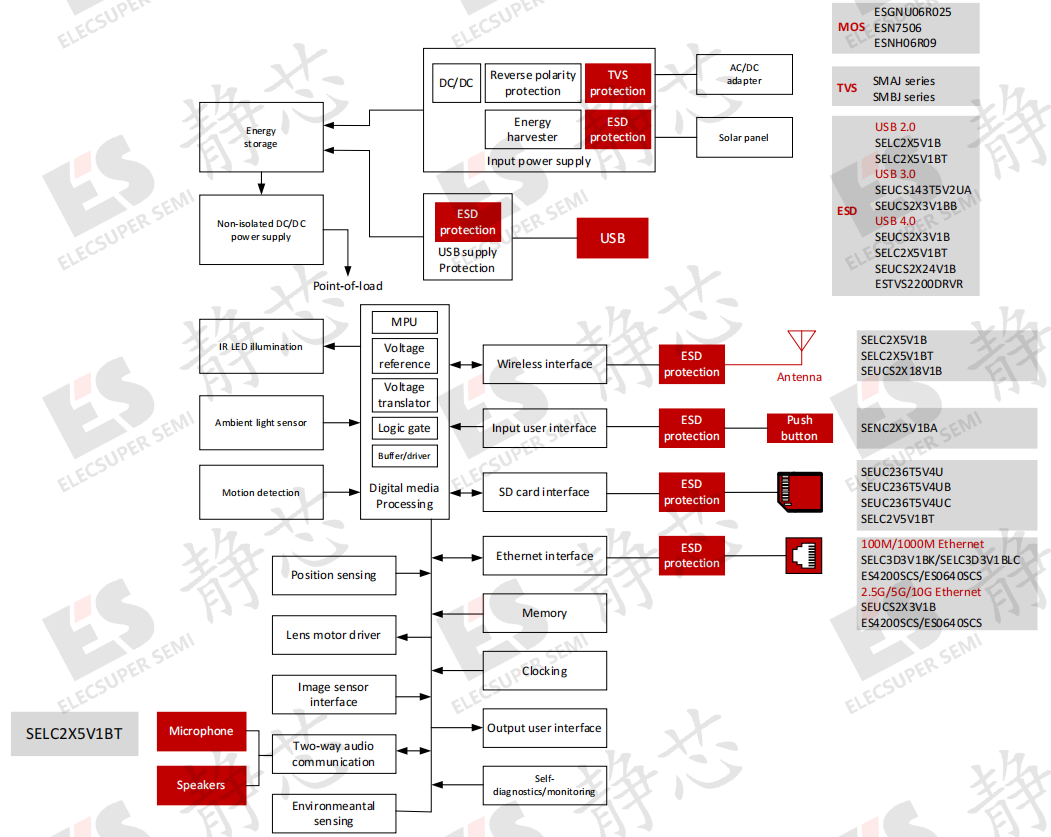

图1 安防摄像头系统框图
应用方案
安防监控摄像头通常配备多种对外接口与交互端口，例如用于供电的直流电源接口或以太网供电（PoE）的RJ45端口、用于网络通信的RJ45接口、用于本地存储的MicroSD卡槽、用于音频采集与对讲的麦克风/扬声器接口，以及用于联动外部报警设备的I/O端子等。这些端口广泛分布于设备机身及尾线，且摄像头常部署于户外杆体、墙壁或高处，极易因人体接触、雷击感应或邻近电缆的浪涌干扰而遭受静电放电（ESD）冲击。
充电接口
USB接口是当前最普及的供电标准，从手机充电器、充电宝、电脑USB口到车载充电器，几乎所有家庭或办公场所都能轻易找到供电源。这意味着为摄像头供电不再需要专用的电源适配器或复杂的布线，使用随处可见的设备即可完成，极大降低了使用门槛，成为家庭、小型办公及临时监控场景下最便捷、经济的供电选择。
① USB 2.0

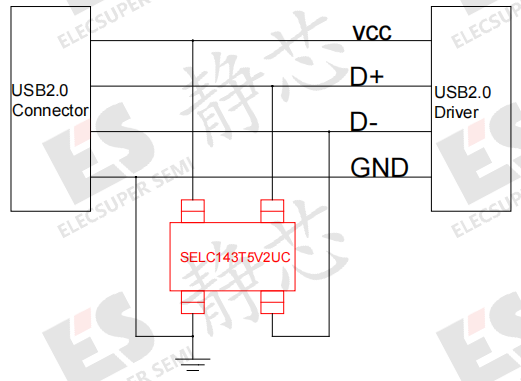

图2 USB 2.0接口静电防护方案

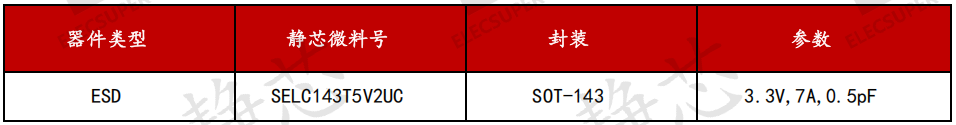

表1 USB 2.0接口可用物料汇总
② USB 3.0

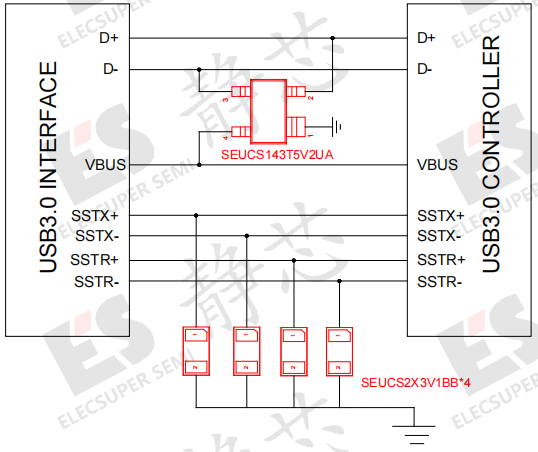

图3 USB 3.0接口静电防护方案
VBUS引脚和兼容USB 2.0的一对差分线（D+ 和 D-）共用一片四引脚回扫型ESD防护器件SEUCS143T5V2UA进行防护。SEUCS143T5V2UA是湖南静芯研发的一款超低电容深回扫型2路单向带超强VCC保护的ESD静电保护器件，可适用于USB 2.0、USB 3.0、IO接口和音视频转换接口等接口的信号线防护。与其他的深回扫型ESD保护器件不一样的是，SEUCS143T5V2UA共有2个IO引脚，1个超强VCC保护引脚，可同时保护两条数据信号线和一条电源信号线免受过应力事件的干扰。
新增的两对差分线SSTX+/-和SSRX+/-共用一片六引脚回扫型ESD防护器件SEUCS2X3V1BB进行防护， SEUCS2X3V1BB是湖南静芯研发的一款超低电容ESD静电保护器件，专门设计用于保护高速数据接口免受过应力事件的影响，可适用于USB接口的高速差分信号线防护。

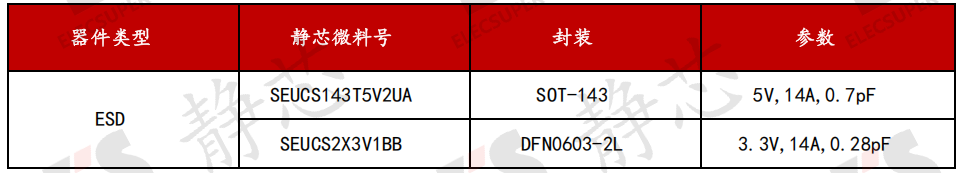

表2 USB 3.0接口可用物料汇总
③ USB 4.0

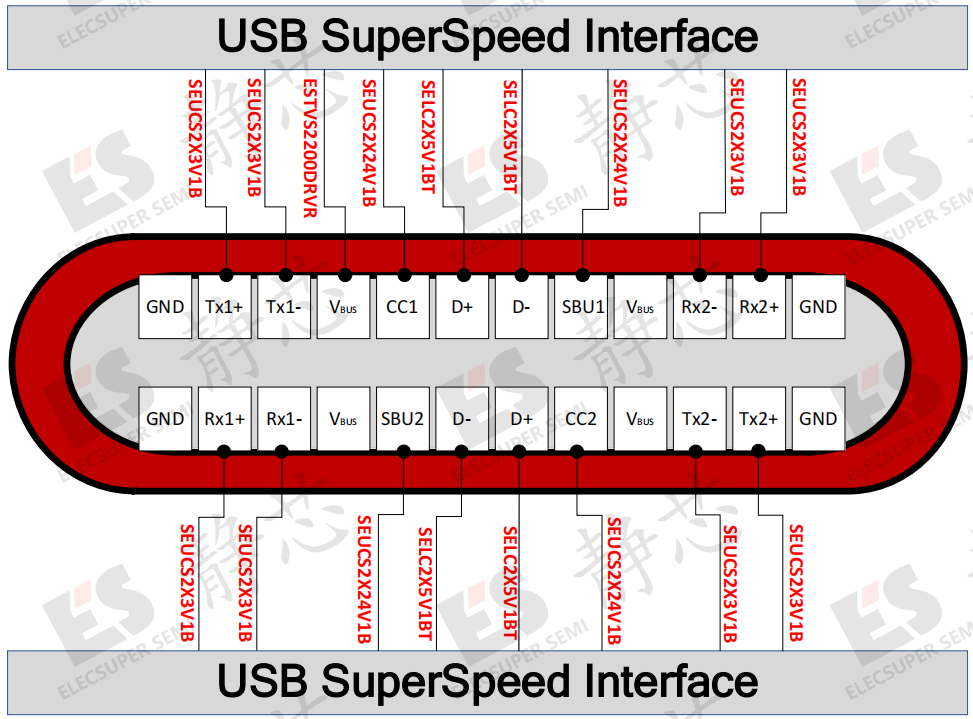

图4 USB 4.0接口静电防护方案
湖南静芯设计的SEUCS2X3V1B拥有卓越的ESD 保护特性，专为保护超高速USB 差分线路而设计，同时保持0.14pF的极低线间典型电容，确保高速差分线TX+ ,TX- ,RX+, RX-的信号完整性。SEUCS2X3V1B可对单路高速数据线进行静电防护，工作电压为 3.3 V，钳位电压仅为5.5V，封装为DFN0603-2L，符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。
支持PD 3.0的USB接口可以提供高达100W的功率，则VBUS上的最大电压可以达到20V，最大电流为5A。VBUS 引脚的安全性就需要使用工作电压高于 20V的防护器件来保护 VBUS 引脚。我们选用的是湖南静芯的一款工作电压为22V的瞬态转向抑制器(TDS)，型号为ESTVS2200DRVR。TDS的工作方式与TVS二极管不同，且具有更为优越的钳位电压和温度特性。TDS不再使用传统的PN结作为击穿机制与浪涌电流泄放通路。相反，TDS采用浪涌额定金属氧化物半导体场效应晶体管（MOSFET）进行浪涌电流泄放，以触发电路作为主要钳位元件。ESTVS2200DRVR器件为DFN封装，工作电压为22V，它具有24.6V的最小击穿电压和70A的峰值脉冲电流, 且符合IEC 61000-4-2 (ESD) 规范，在 ±30kV（空气）和 ±30kV（接触）下提供瞬变保护。
D+/D-两个引脚是用于兼容USB 2.0接口，D+和D-引脚承载速率为480Mbps的差分数据信号，这对差分线上的电压在正常工作条件下可以达到 5V。推荐采用湖南静芯的一款低电容ESD保护器件SELC2X5V1BT，该器件的工作电压为5V，钳位电压为22V，结电容仅为0.3pF，封装为DFN0603-2L，符合IEC 61000-4-2 (ESD) 规范，在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。
CC/SBU引脚我们推荐使用湖南静芯的双向ESD静电保护器件SEUCS2X24V1B，该器件采用超小型DFN0603-2L封装，工作电压为24V，钳位电压为5.6V，结电容仅为0.12pF， 符合IEC 61000-4-2 (ESD) 规范，在 ±15kV（空气）和 ±15kV（接触）下提供瞬变保护。

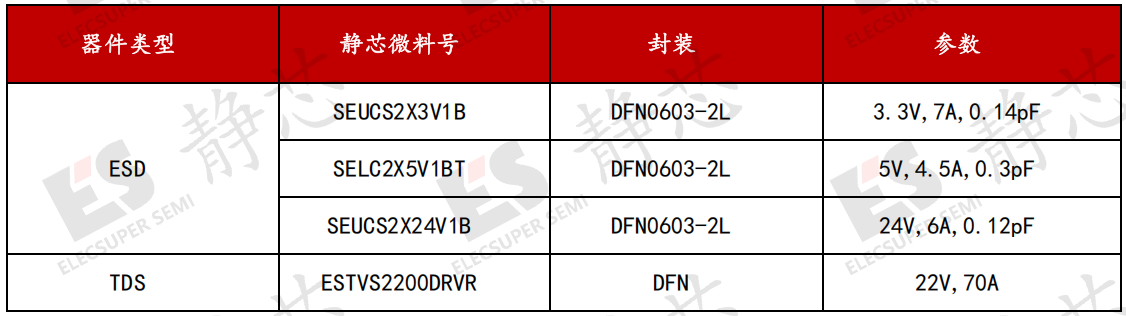

表3 USB 4.0接口可用物料汇总
天线模块

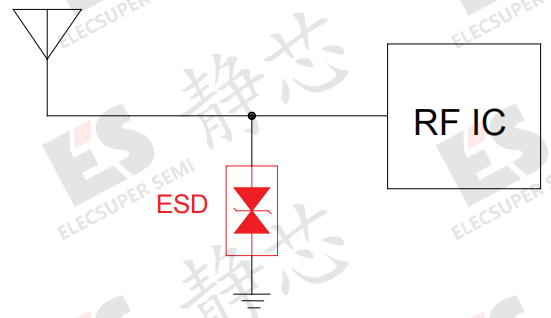

图5 射频天线静电防护方案
无线监控摄像头支持Wi-Fi、4G/5G蜂窝网络或蓝牙等连接方式，工作频率覆盖从700MHz到5GHz甚至更高的频段，必须选用具有超低电容的双向ESD保护器件，在有效泄放静电的同时，最大限度降低对高频信号的插入损耗和畸变，确保天线端口的信号完整性。

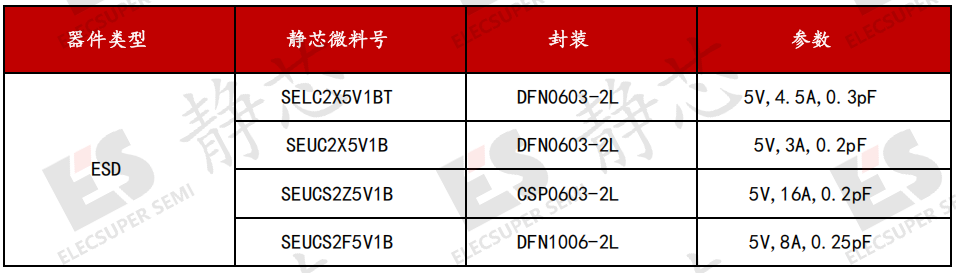

表4 射频天线可用物料汇总
存储卡槽

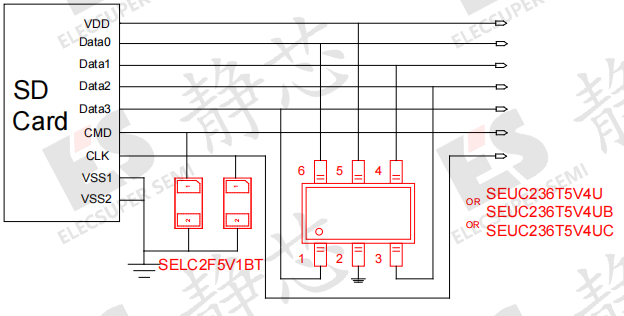

图6 SD Card静电防护方案
针对SD卡静电防护方案，由于数据线的传输速率较高，可选择低电容低钳位电压的ESD器件，我们采用集成六引脚ESD防护器件对SD卡的数据引脚与电源引脚进行防护，型号可选择SEUC236T5V4U 、SEUC236T5V4UB或SEUC236T5V4UC。三款型号都为低电容低钳位电压集成多路ESD静电二极管防护元件，可同时保护SD卡的五个引脚免受静电放电(ESD)和低等级浪涌事件的冲击与干扰。且符合IEC 61000-4-2 (ESD)Level 4 规范，在 ±15kV（空气）和 ±8kV（接触）下提供瞬变保护。客户可根据SD卡的实际情况选择器件。
对于SD卡的CMD命令线和CLK时钟线，我们选择了一款低电容分立ESD器件SELC2F5V1BT，该器件符合IEC 61000-4-2 (ESD) Level 4规范，可在 ±25kV（空气）和 ±22kV（接触）下提供瞬变保护。

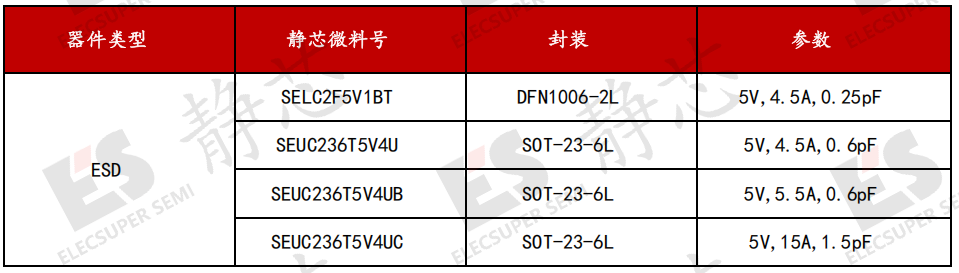

表5 SD Card可用物料汇总
网络接口
安防监控摄像头中的RJ45以太网接口可以为设备提供稳定可靠的有线网络连接，在有些更高级的摄像头系统中还可以通过PoE（以太网供电）技术同时实现电力输送。因此，在RJ45接口处必须部署高性能的ESD保护方案，对于支持PoE供电的接口，还需要保护器件能够承受更高的浪涌能量。

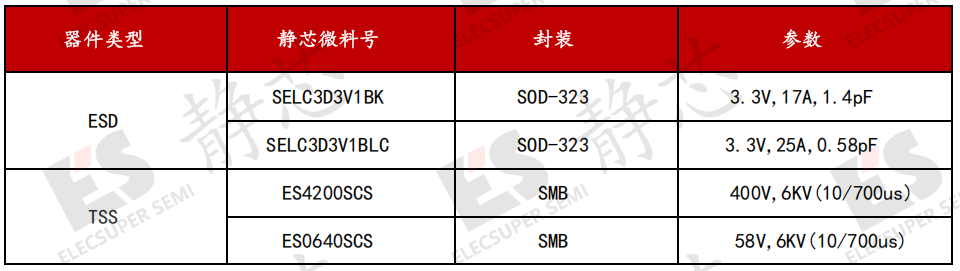

① 100M/1000M以太网口

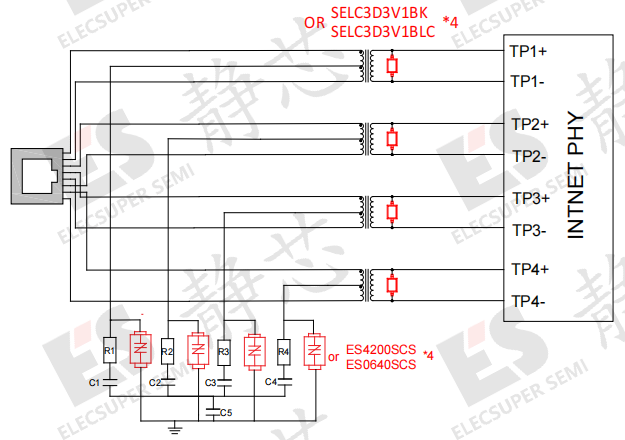

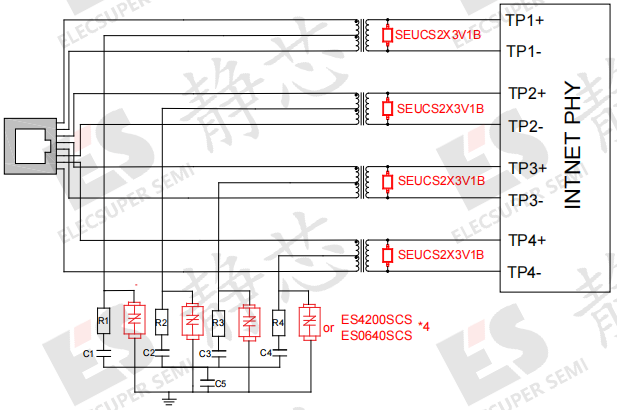

图7 100M/1000M以太网口静电防护方案
② 2.5G/5G/10G以太网口

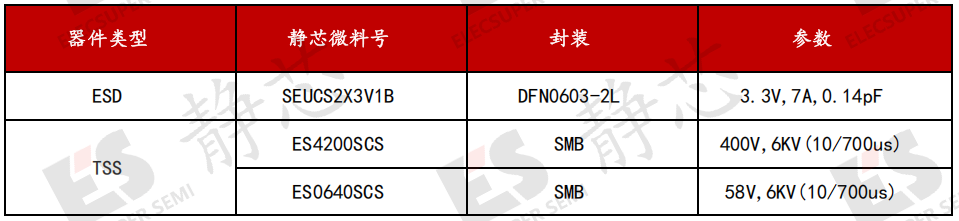

图8 2.5G/5G/10G以太网口静电防护方案
其他防护

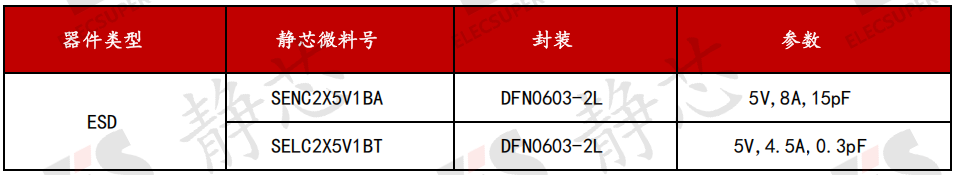

安防监控摄像头中的其他外露部件同样面临严峻的静电放电（ESD）威胁，例如设备上的物理按键和内置的麦克风与扬声器等，如果受到静电冲击都有可能对后续电路产生影响，所以也需要部署相应的ESD静电保护器件。
总结与结论
随着监控摄像头从室内环境向户外各种复杂场景拓展，以及在关键基础设施中的应用深化，静电防护的标准将更加严苛。通过上述系统级防护设计，可显著提升安防监控摄像头在雷电感应、静电放电及电网浪涌等严酷环境下的长期可靠性与任务安全性，使其成为智能安防体系中不可或缺的一环。
湖南静芯研发各种电容等级的ESD和TVS保护器件，可按照客户需求性能与封装提供定制化开发服务，为各种接口及通信线路提供值得信赖的保护器件，提供交换机和路由器系统的整改建议，欢迎前来咨询。
