一、产品定位与核心特性

SL1585B 是森利威尔推出、可直接 Pin-to-Pin 替代 MP1484 的宽压同步降压 DC-DC 芯片,采用 COT 恒定导通时间控制架构,搭配边沿优化开关技术实现低 EMI 特性,以极简外围电路、3A 持续输出电流适配车载、工业、物联网等高压输入供电场景。

核心规格亮点

超宽输入电压:4.5V~36V 工作电压,最高耐压 45V,完美适配 12V 车载、24V 工业总线供电;

大功率输出:3A 连续输出电流,内置高低侧功率 MOS,峰值限流 4.5A,带载能力充足;

500kHz 高频开关:标准 500kHz 工作频率,相较传统 340kHz 方案可大幅缩小电感电容尺寸,整机小型化;

低 EMI 硬件设计:可控开关边沿抑制开关振铃,内置 120mΩ 高侧 / 80mΩ 低侧低导通内阻 MOS,降低开关噪声与损耗;

全维度内置保护:输入 OVP 过压保护、Hiccup 打嗝式短路保护、内置逐周期限流、1.5ms 软启动、160℃热关断(30℃温度回差)、UVLO 欠压锁定;

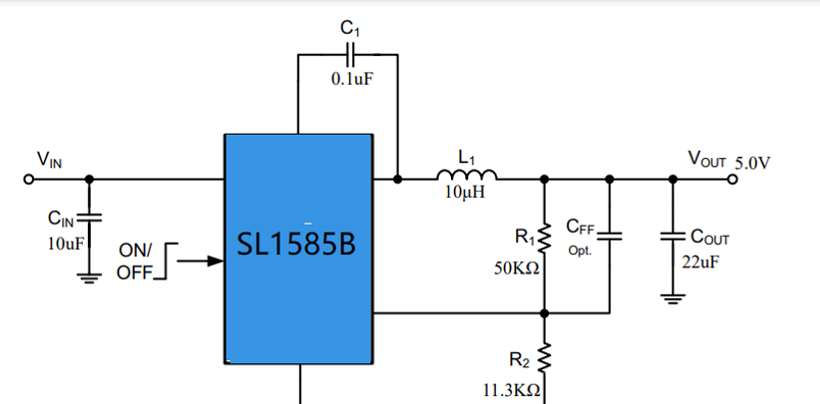

极简外围方案:内部集成环路补偿,无需额外补偿元件,仅需输入电容、自举电容、电感、输出电容、分压电阻即可完成供电设计;

封装通用:ESOP8 带外露散热焊盘封装,与 MP1484 封装、引脚定义完全兼容,可直接替换,PCB 无需改版。

二、核心技术优势深度拆解

1. COT 恒定导通时间控制架构

芯片采用无外部补偿 COT 控制方案,依靠内部纹波生成电路与误差放大器完成环路调节,无需额外补偿电容 / 电阻:

瞬态响应速度远优于传统固定频率 PWM 架构,负载突变时输出电压波动更小;

轻载工况自动优化开关损耗,相比同规格 PWM 降压芯片轻载效率提升 15% 以上;

环路设计门槛低,新手无需复杂环路计算,标准化外围器件即可稳定工作。

2. 低 EMI 降噪设计

针对车载、无线模组等对电磁干扰敏感的应用做专项优化:

开关边沿斜率可控,抑制 SW 节点电压振铃,减少辐射干扰;

高低侧 MOS 低 RdsOn(120mΩ/80mΩ),降低导通损耗与电流尖峰;

支持全陶瓷输出电容方案,陶瓷电容低 ESR 特性进一步削弱开关噪声。

3. 多重智能防护,设备长期稳定运行

UVLO 欠压保护:典型 3.9V 启动阈值,300mV 迟滞,低压下芯片锁定不工作,避免低压异常供电损坏后端负载;

OVP 输入过压保护:38V 输入过压阈值,高压浪涌时快速关断功率管,MP1484 原生无此保护功能;

逐周期限流 + Hiccup 短路保护:输出短路时进入打嗝模式,间歇性启停输出,避免持续大电流烧毁芯片与前端电源,故障移除后自动恢复;

内置软启动:典型 1.5ms 软启动斜坡,上电平缓抬升输出电压,杜绝开机电压过冲损伤精密 IC;

热关断保护:芯片结温达 160℃整机关断,降温 30℃后自动重启,杜绝高温烧毁。

三、应用场景

车载娱乐设备:12V 车载电源转 5V/3A,为主控 MCU显示屏摄像头供电,内置 OVP 适配汽车抛负载浪涌;

工业物联网 IoT:24V 直流总线降压 3.3V,给 LoRa、4G 模组、传感器供电,宽压输入适配工业电压波动;

便携式检测仪器:电池 / 直流适配器宽压输入,3A 大电流驱动大功率传感器;

数字相机 / 视频监控:POE 供电二次降压,高频小体积方案缩小设备尺寸;

DSL / 无线 Modem、电脑外设高压直流输入多路降压供电,低 EMI 不干扰无线通信信号。
