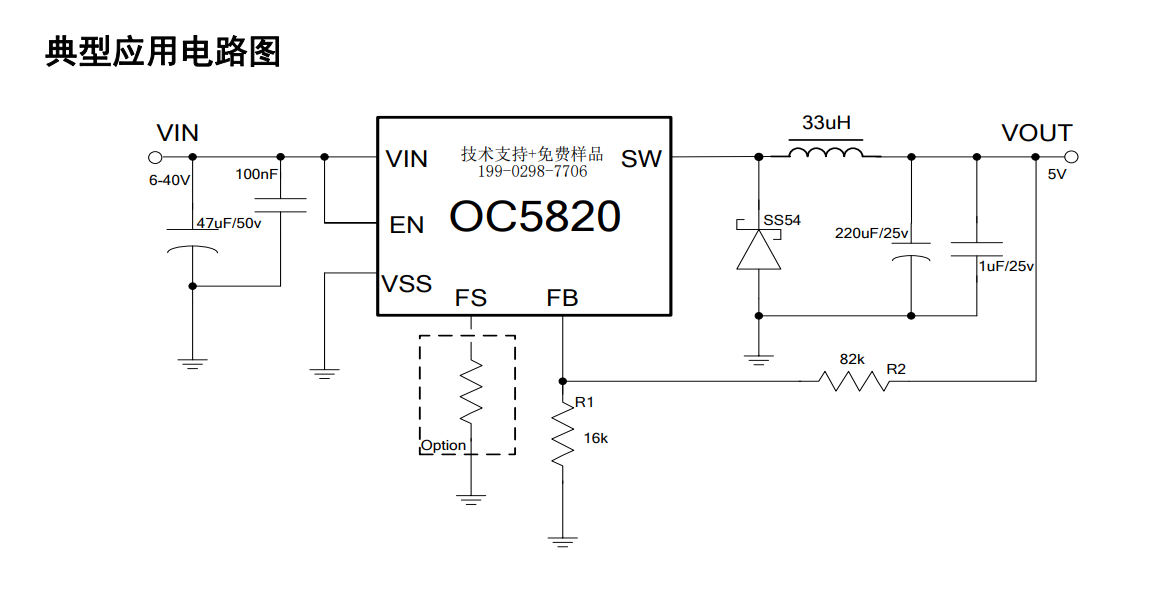

OC5820采用SOP8封装（ESOP-8），管脚功能定义清晰（VIN、EN、FS、FB、GND、SW），外部仅需少量元件即可构建完整降压拓扑。芯片支持6V至40V输入电压范围，输出电流能力高达2.5A，内置40V/3A功率MOSFET，导通损耗低，有效提升系统效率。
芯片采用PWM电流模工作模式，环路易于稳定并提供快速的瞬态响应。OC5820外部提供FS脚，可通过外接一个电阻灵活设置工作频率。芯片集成了包括逐周期电流限制和热关断等保护功能，并内置0.6ms软启动，有效抑制开机浪涌。
核心优点：高效转换、稳定可靠、设计灵活
1. 出色的线电压与负载调整率
OC5820具有优异的线电压和负载调整率，即使在输入电压波动或负载剧烈变化的场景下，输出电压依然保持高度稳定。这一特性使其特别适用于车载充电器、行车记录仪等电源环境复杂的应用——冷启动、抛负载等电压波动不会对输出造成明显影响，为后级负载提供可靠供电。
2. 内置40V/3A功率管，简化设计降低成本
芯片内部集成40V耐压、3A电流能力的功率MOSFET，导通电阻低。相比外置功率管方案，OC5820在简化外围电路的同时降低了BOM成本与PCB面积，2.5A输出场景下仍能保持较低的导通损耗和温升。
3. 电流模PWM控制，快速瞬态响应
OC5820采用PWM电流模工作模式，通过检测电感电流实现逐周期控制，具备快速的瞬态响应能力。当负载发生突变时，芯片能够迅速调整占空比，将输出电压的波动控制在极小范围内，确保系统稳定运行。同时，电流模控制方式使得环路补偿设计简单，降低了工程师的调试难度。
4. 可编程开关频率，设计灵活
通过FS脚外接电阻即可灵活设定系统工作频率。当FS脚悬空时，开关频率典型值为180kHz；当FS接510kΩ电阻到地时，频率可调至510kHz。工程师可根据EMI要求、电感尺寸及效率目标灵活优化，高频设计有助于减小电感体积，适合紧凑型设备。
5. 多重保护机制，提升系统鲁棒性
OC5820集成逐周期过流保护（电流限制阈值典型值3A）、热关断保护（165℃关断，20℃迟滞恢复）、输出短路保护及EN使能关断功能（关机电流低至1μA）。完备的保护机制确保芯片在输出短路、过载或异常过热时能够安全关断或限流，避免器件损坏，显著提升系统在严苛环境下的可靠性。
技术特点：专为降压应用优化
最高效率可达93%~96%：内置低导通阻抗功率管结合优化的控制策略，在宽输入电压范围内实现高转换效率，降低散热要求。
最大占空比95%：支持高降压比转换，从高压输入（如24V/40V）降压至低压输出（如5V/3.3V）依然稳定工作。
最小导通时间仅100ns：支持大降压比场景，例如40V输入转3.3V输出仍可稳定运行。
FB反馈电压0.812V（典型值） ：高精度基准源配合外部1%精度分压电阻，确保输出电压精度满足严苛负载要求。
内置0.6ms软启动：有效抑制开机浪涌电流，保护输入源与负载。
静态电流低至150μA，关断电流仅1μA：在待机或轻载状态下显著降低系统功耗，延长电池供电设备续航时间。
最大功耗1.5W：SOP8封装配合良好的散热设计，在2.5A大电流输出时有效传导热量，保障芯片长期可靠性。
典型应用场景
OC5820具备6V~40V宽压输入、2.5A大电流输出、出色的线电压与负载调整率及多重保护机制等综合优势，广泛适用于以下领域：
分布式电源系统
从12V/24V/36V总线取电，降压至5V、3.3V等低压为传感器、通信模块、微控制器等供电，电流模PWM控制确保各支路电压稳定。
为各类锂电池、铅酸电池提供恒压充电管理，出色的负载调整率保证充电电压精度，逐周期过流保护防止充电过流。
工业电源系统
在PLC、工业仪表、电机驱动等24V/36V工业总线系统中，为控制电路提供稳定低压供电，宽输入范围从容应对工业现场电压波动。
行车记录仪
从12V车载电源降压至5V为主控芯片、图像传感器供电，出色的线电压调整率确保汽车冷启动、抛负载时输出电压稳定不跌落。
车载充电器
12V/24V车载电源降压至5V为手机、平板等移动设备充电，2.5A大电流输出满足快充需求，热关断保护确保长时间大电流工作安全。
扫地机
从锂电池组（多节串联）降压至系统所需电压（如12V/5V），宽输入范围适应电池电压跌落，轻载高效特性延长扫地机续航时间。
欧创芯OC5820以6V~40V宽输入范围、2.5A最大输出电流、内置40V/3A功率MOSFET及SOP8小型封装，成为降压型电源转换领域的务实之选。其PWM电流模控制、出色的线电压与负载调整率、可编程开关频率、逐周期过流保护与热关断等多重机制，在分布式电源、电池充电器、工业电源、行车记录仪、车载充电器及扫地机等场景中表现均衡且可靠。对于希望简化外围设计、降低BOM成本并保障系统稳定性的电源工程师，OC5820无疑是一个值得优先评估的高性价比国产降压DC-DC方案。
