【Zynalog新品发布】全国产、14位双通道25Msps ADC ZG7522

徴格半导体全新推出自主研发的全国产化 14位双通道25 MSPS模数转换器（ADC）。专为高频率、宽动态范围信号的数字化而设计。系列具有包括72 dBFS信噪比（SNR）和90dBFS无杂散动态范围（SFDR）的性能，完美适用于高要求的信号链应用。800MHz 的输入带宽允许ADC 在高频下采样的同时保持良好性能。可广泛应用于信号链、测试测量仪器、安全检测设备等领域。

ZG7522数字输出为串行LVDS，双线模式下，每个通道一次输出两位数据；单线模式下，每个通道一次输出一位数据。LVDS 驱动器可选内置终端和可调节输出电平，以确保信号完整性清晰。静态特性包括+/- 1.5LSB积分非线性误差（INL）(典型值), +/- 0.35LSB 微分非线性误差（DNL）(典型值)。时钟输入可以用正弦波、PECL、LVDS、TTL 或CMOS 输入差分驱动。时钟占空比稳定器允许在很宽的时钟占空比范围内全速工作的高性能表现。

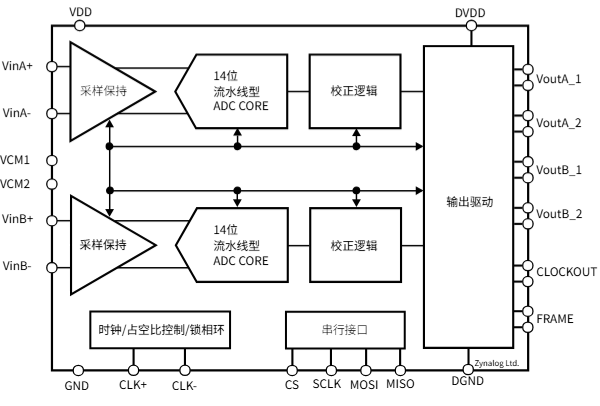

ZG7522 基本功能框架

关键特性

• 全国产化：自主可控

• 典型采样率25Msps

• 1.8V 单电压供电

• 输出: Serial LVDS

• 输入范围：2.0Vpp

• 信噪比（SNR）：72dBFS

• 无杂散动态范围（SFDR）：90dBFS

• 信道隔离度：104dB

• 全功率带宽：800MHz

• 全速率运行功耗：209mW

• 双通道采样

• 时钟占空比稳定器

• 节能的低功耗模式和休眠模式

• 可配置的SPI 串行口（支持1.8V 到3.3V）

• 封装：QFN40

• 工作温度：-40°C 至85°C

应用领域

-信号链

-测试测量仪器

-安全监测设备

-医疗设备

-视频设备

-蜂窝基站

-激光雷达

【Zynalog新品发布】全国产、14位双通道25Msps ADC ZG7522

关键特性

应用领域

ZG7522产品现已量产，可提供样品及评估板。如有需求，可登录徴格半导体官网www.zynalog.com。
