一、案例背景
精细化工、石化生产车间工艺流程复杂，反应釜、管道输送、精馏提纯等工序对流量、压力、温度参数管控精度要求极高，工艺参数的稳定直接决定产品合格率与生产安全。为提升生产精细化水平，化工企业在生产线批量部署HART智能流量、压力变送器，该类设备具备高精度采集、抗腐蚀、耐粉尘、适配化工复杂工况的优势，可实时采集生产线核心工艺数据。但企业原有PLC、SCADA工控系统建成年限较久，仅支持4-20mA模拟量信号解析，无法识别HART数字协议，导致大量智能变送器采集的生产数据无法上传中控系统，生产线数据断层，形成严重数据孤岛。为保障生产稳定、提升产品合格率，同时规避大规模更换工控设备的高额成本，企业部署远创智控YC-HART-MA工业网关，依托物联网网关、智能网关协议转换能力，实现HART数字信号转模拟量信号，打通化工生产线设备与上位系统通信链路，实现生产数据全自动采集与实时管控。
二、项目痛点
本次化工车间改造存在多项生产核心痛点。
第一，协议不兼容，现场HART流量、压力变送器输出数字信号，老旧PLC系统仅支持模拟量信号，协议壁垒导致智能设备数据无法传输，设备利用率极低。
第二，工艺调控滞后，无自动化数据传输通道，依靠人工定时抄表记录参数，无法实时捕捉工艺波动，反应釜参数调控不及时，极易造成产品合格率下降、物料损耗超标等问题。
第三，生产安全隐患大，化工生产属于高危工况，人工巡检无法实现24小时监测，管道压力异常、流量波动等隐患难以及时排查，存在泄漏、超压等安全风险。
第四，改造成本过高，整体更换工控系统需停工停产，设备采购、系统调试成本高昂，亟需依托协议转换网关、数据采集器实现轻量化改造。
三、网关核心功能
本次选用的YC-HART-MA网关是适配化工高危复杂工况的工业级智能网关、物联网网关，完全匹配化工生产线改造需求。设备具备高精度HART协议解析能力，可无损解析流量、压力变送器数字信号，稳定转换为标准4-20mA模拟量信号，转换精度高、无信号损耗，适配化工高精度工艺监测需求。作为专业数据采集器，可全天候24小时采集生产线多路工艺参数，自动规整、上传、归档数据，实现生产数据全程溯源，为工艺优化、故障排查提供精准依据。设备具备防尘、防腐、抗电磁干扰特性，适配化工粉尘、腐蚀性工况，即插即用无需编程，不占用PLC系统资源，自带故障自检、断点续传功能，保障生产线不间断稳定运行。
四、解决方案
针对化工车间协议不兼容、工艺管控滞后、安全监测不足的问题，本次采用不停产、低成本、高适配的改造方案，无需更换原有生产设备与工控系统。系统以协议转换网关为核心中转设备，搭建三级数据传输架构：采集层由HART智能流量、压力变送器实时采集生产线工艺数据；中转层通过YC-HART-MA工业网关完成HART协议解析、数字信号转模拟量信号、数据规整传输；管控层由原有PLC、SCADA系统接收模拟量信号，实现工艺数据实时展示、参数调控、异常报警、数据存储。整套方案快速打通生产线通信链路，破除数据孤岛，实现化工生产工艺自动化、精细化、安全化管控。

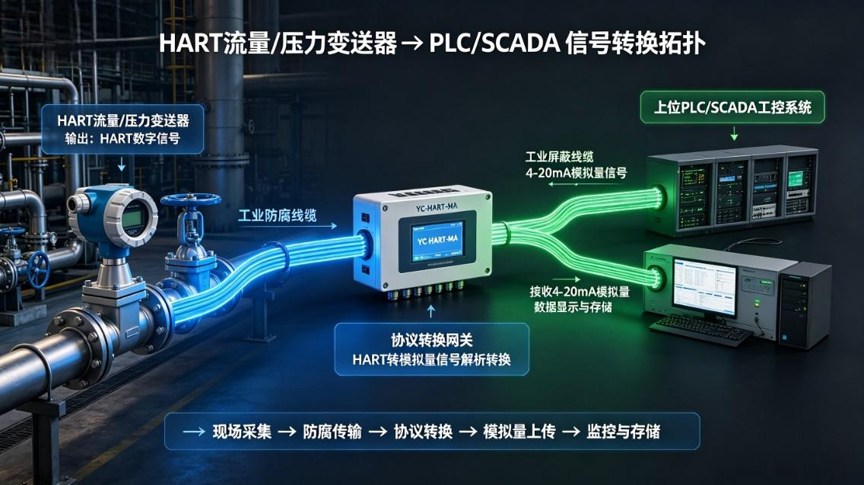

五、网络拓扑图
六、实施过程
项目全程不停产施工，零影响企业正常生产。
第一步，现场勘测，摸排生产线变送器点位、工艺参数、PLC接口规格，规划网关安装点位与防腐布线方案。
第二步，设备安装固定，铺设工业防腐线缆，完成网关与现场变送器、上位系统精准对接。
第三步，参数调试，设置协议解析精度、信号转换参数、数据上传频率，匹配化工生产工艺标准。
第四步，长时间联调试运行，持续监测数据采集、转换、上传稳定性，排查工况干扰隐患，优化参数后正式投入常态化运行。
七、项目前后对比
改造前，化工车间HART智能设备无法接入工控系统，生产工艺数据完全依赖人工记录，数据滞后、误差大，工艺调控滞后，产品合格率不稳定，生产线缺乏24小时安全监测，存在诸多生产隐患，生产智能化水平低下。改造后，依托工业网关、智能网关实现信号无缝转换，生产线流量、压力数据全自动实时采集、上传、归档，全天候在线监测，工艺波动及时调控，异常隐患自动预警，彻底消除数据孤岛。有效提升产品合格率，降低物料损耗与人工运维成本，全面提升化工生产线自动化管控水平与生产安全性。
八、前景适配行业
本化工改造方案适配范围广泛，可应用于精细化工、石油化工、煤化工、涂料化工、日化生产等各类化工场景。化工行业普遍存在老旧工控系统与HART智能设备适配难题，依托物联网网关、数据采集器进行轻量化协议改造，是化工企业降本增效、安全生产、智能化升级的核心刚需方案，市场推广价值极高。
九、项目总结
本次化工车间智能化改造项目，依托高性能协议转换网关、工业网关，以低成本、不停产的改造方式，成功解决化工生产线新旧工控设备协议不兼容的行业难题。通过网关精准的协议解析、信号转换和自动化数据采集功能，打通生产数据传输闭环，破除数据孤岛，实现化工工艺参数实时化、精准化、智能化管控。项目施工便捷、运行稳定、运维成本低，有效提升化工生产效率、产品质量与安全管控等级，为化工行业老旧生产线数字化升级提供了成熟可落地的范本。
