兼用SGM611A14/SGM611A13采用自适应COT模式高效率18V/12A同步降压转换器具有输出放电功能

概述：

PC4512 是一款高效同步降压转换器，支持高达 12A 的输出电流且发热量低。PC4512 采用自适应恒定导通时间（COT）控制方案，可实现快速负载瞬态响应且无需外部补偿。其外部元件数量最少，仅需一个电感、两个电阻和两个电容。PC4512 支持铝聚合物电容和陶瓷电容，无需额外补偿元件。PC4512 集成了脉冲频率调制（PFM）工作模式，有助于在轻载时保持系统效率。PC4512U 支持超声调制（USM）工作模式，即使在无负载情况下也能将开关频率保持在 20kHz 以上。PC4512F 支持强制 PWM（FPWM）工作模式，有助于在整个负载范围内降低输出纹波。PC4512 还集成了多种保护功能，包括输出过压保护（OVP）、过流保护（OCP）、过温保护（OTP）、欠压锁定（UVLO）和短路保护（SCP）。PC4512 采用小型 FCQFN3*4-19L 封装。

特性：

⚫ 宽输入电压范围：4.2V – 18V，绝对最大电压额定值20V

⚫ 输出电压范围：VREF至5.5V

⚫ PFM模式（600kHz）下，供电电流小于150μA

⚫ 高效率工作

- 集成4mΩ低侧FET和10mΩ高侧FET

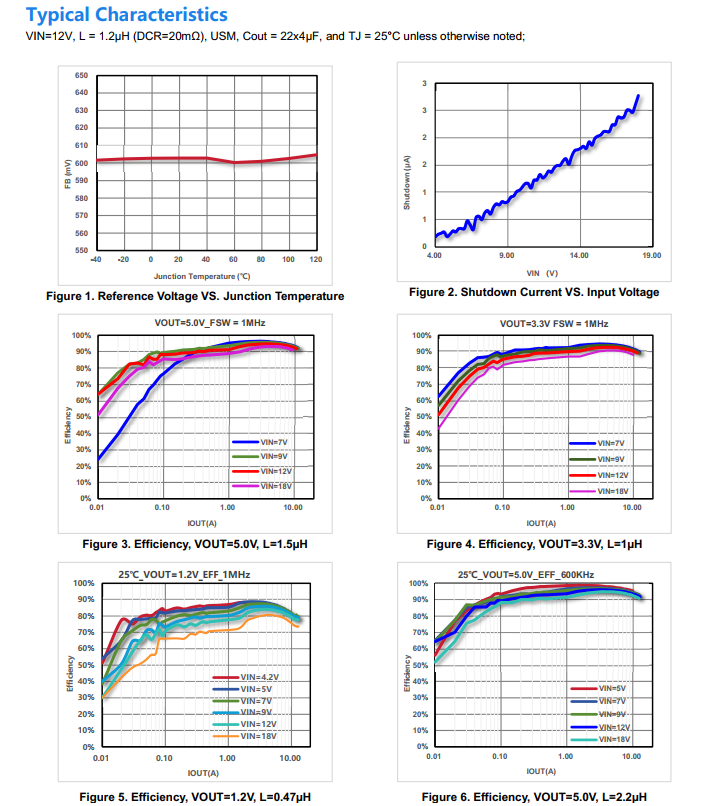

- 从12V转换至1.8V时，在12A负载下效率达90%

⚫ 常通时间（COT）控制，具有快速瞬态响应

⚫ 600mV ±1% VREF精度，覆盖-40~125°C温度范围

⚫ 优秀的线性调节和负载调节

⚫ 典型600kHz开关频率（600kHz/800kHz/1MHz选项）

⚫ 可编程电流限制

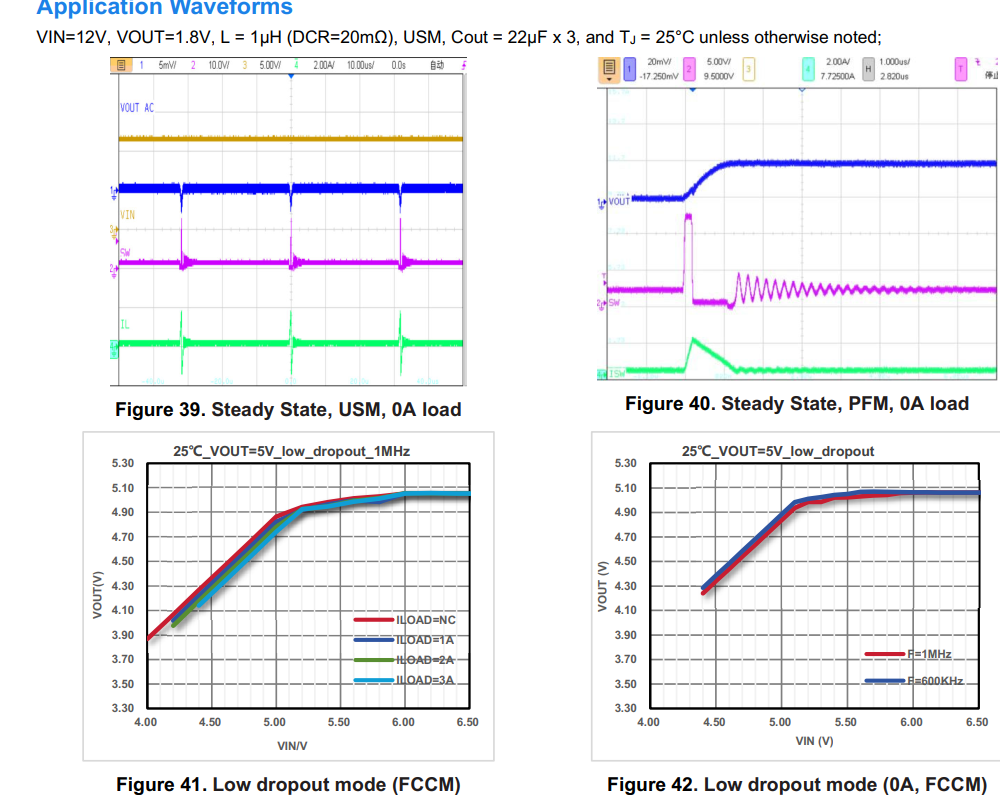

⚫ PFM/USM/FPWM模式选项

⚫ 可调软启动时间（内部固定为1ms）

⚫ 集成欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、短路保护（SCP）和过温保护（OTP）

⚫ 预偏置启动

⚫ 关闭时输出放电

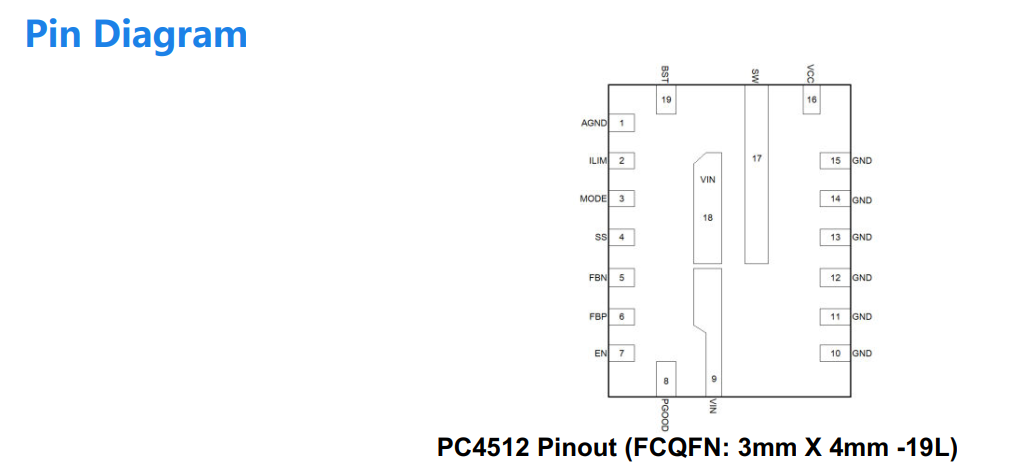

⚫ FCQFN 3mm × 4mm-19L封装

⚫ 符合RoHS标准，100%无铅（Pb）

应用：

⚫ 服务器

⚫ 网络/数字视频录像机（NVR/DVR）

⚫ 电视及电视盒子

⚫ 12V 工业总线应用
