DDS不同频率波形发生器设计Verilog代码Quartus仿真

名称：DDS不同频率波形发生器设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

DDS不同频率波形发生器

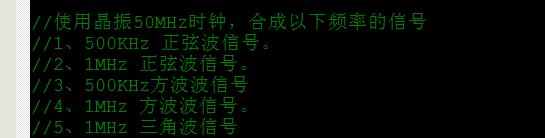

使用晶振50MHz时钟，合成以下频率的信号

1、500KHz 正弦波信号。

2、1MHz 正弦波信号。

3、500KHz方波波信号

4、1MHz 方波波信号。

5、1MHz 三角波信号

输出频率=clk*N/2^8,N为频率控制字，clk=128M

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

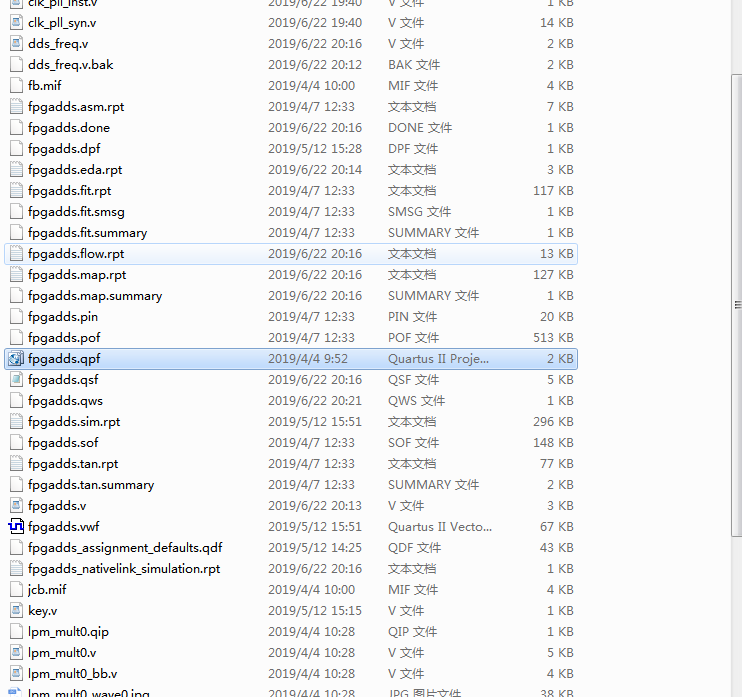

1. 工程文件

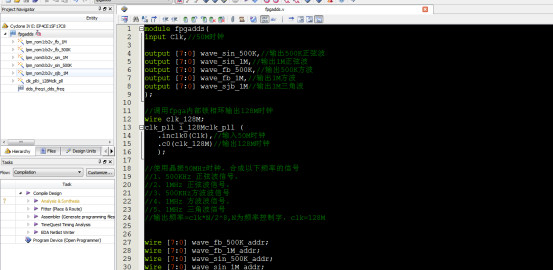

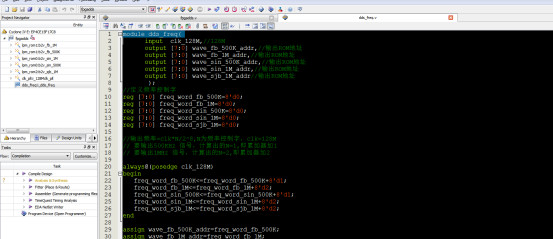

2. 程序文件

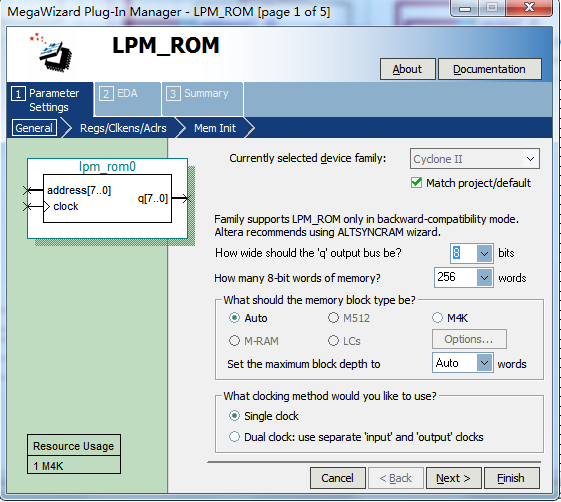

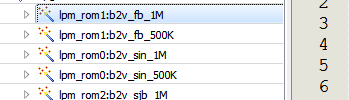

定制ROM IP核设置

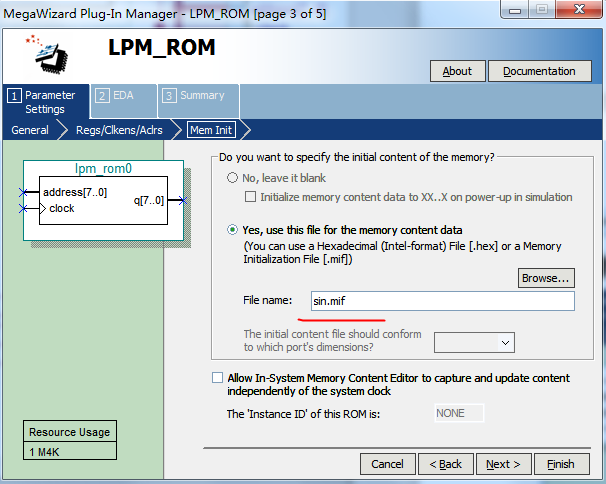

Sin波形ROM初始化配置

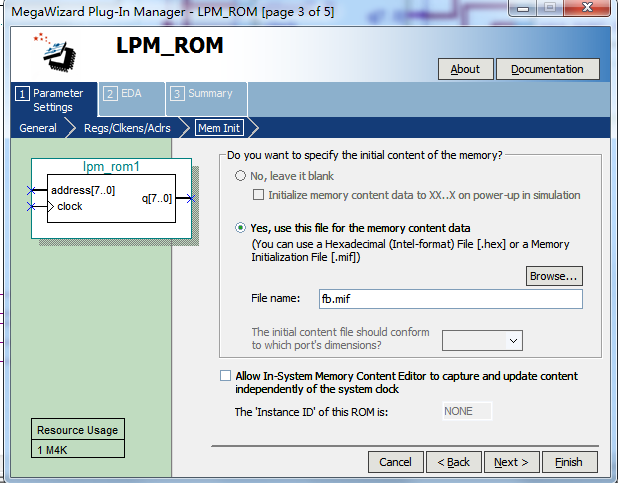

方波ROM初始化配置

三角波ROM配置

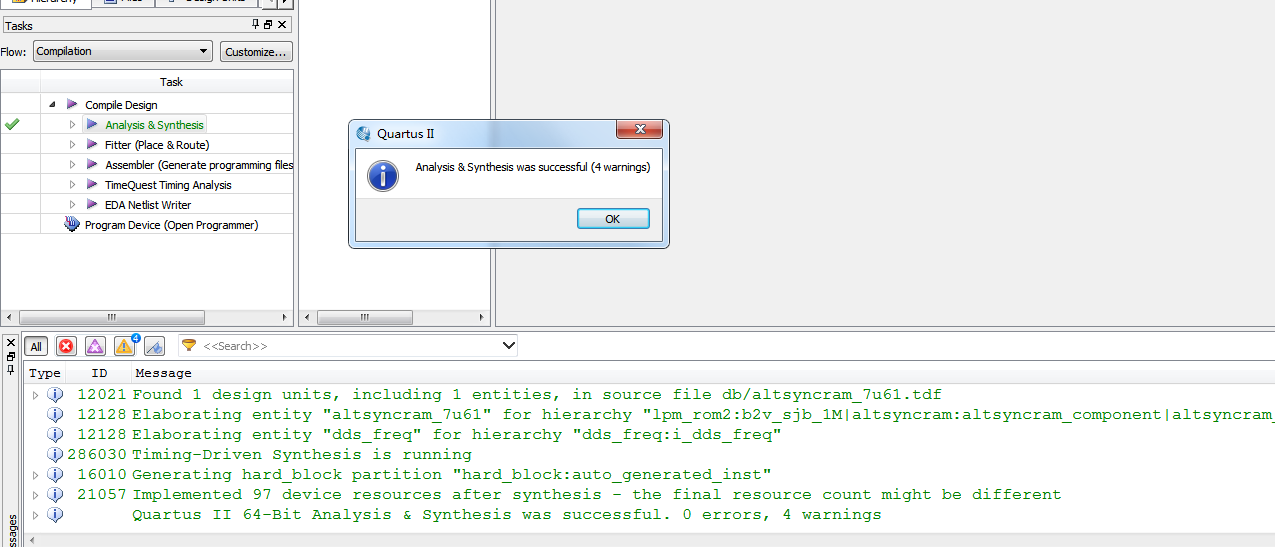

3. 程序编译

4. 仿真图

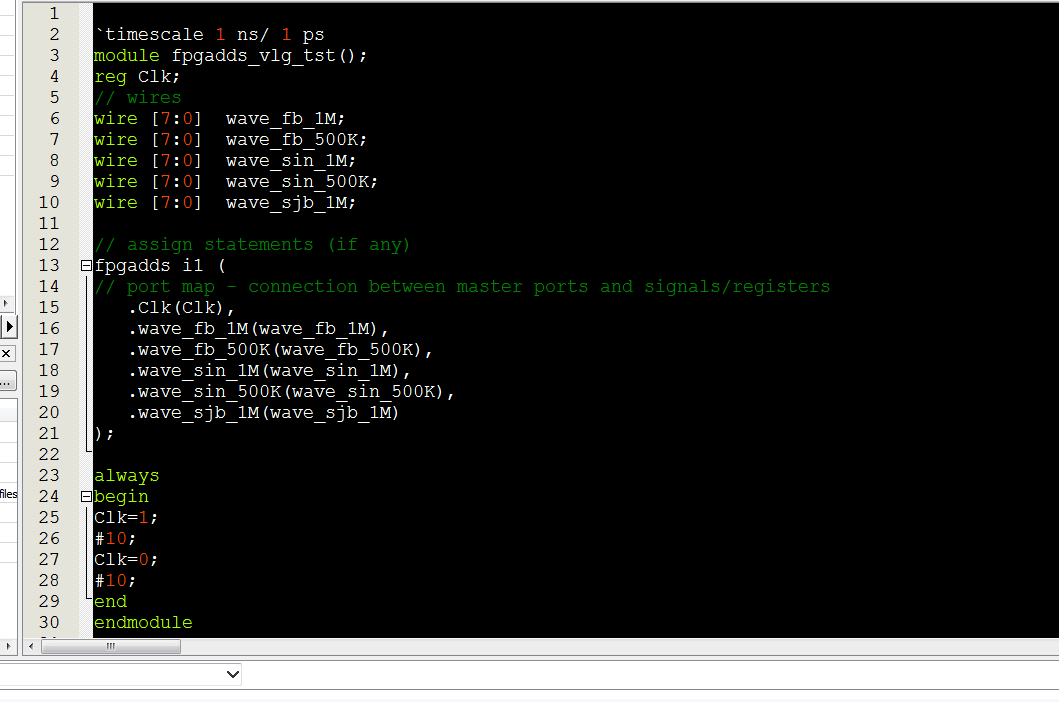

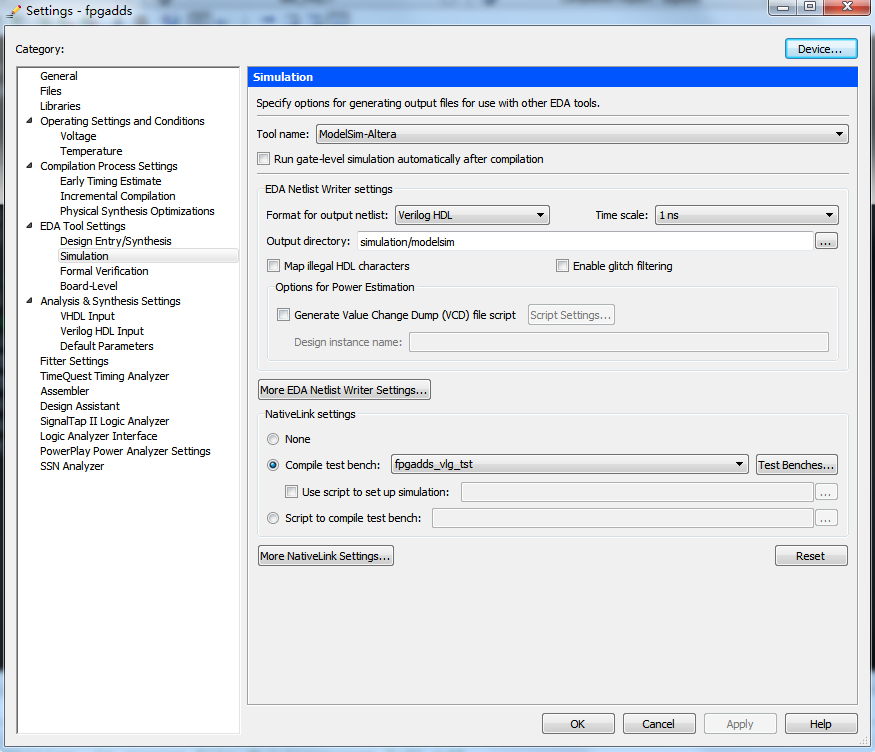

4.1 Testbench

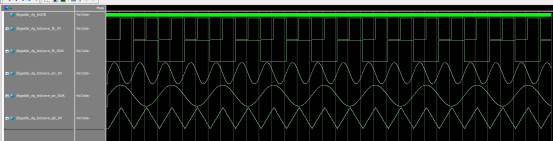

4.2 modelsim仿真图

图中为50M时钟产生的5种不同波形

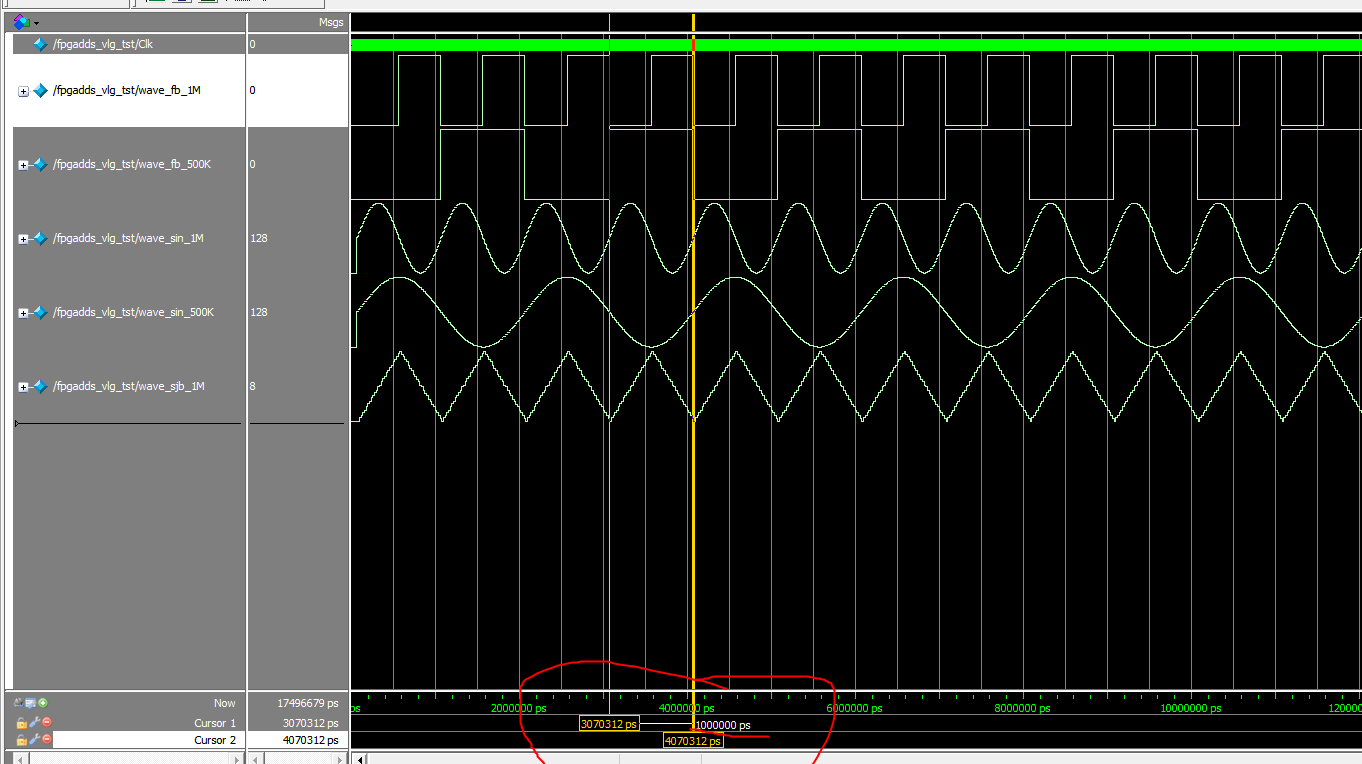

测得图中两条竖直黄线之间周期为1000000ps=1us，即频率为1MHz

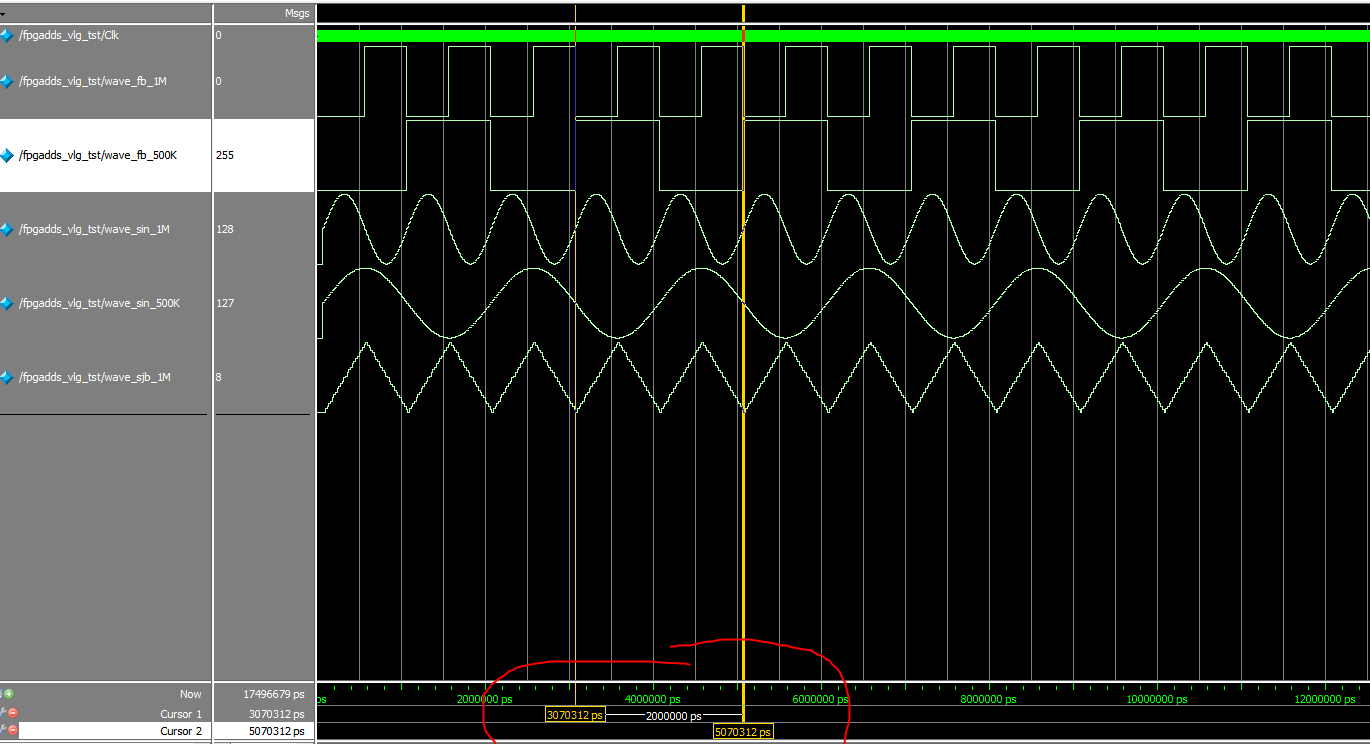

测得图中两条竖直黄线之间周期为2000000ps=2us，即频率为500KHz

部分代码展示:

// megafunction wizard: %ALTPLL%
// GENERATION: STANDARD
// VERSION: WM1.0
// MODULE: altpll
// ============================================================
// File Name: clk_pll.v
// Megafunction Name(s):
// altpll
//
// Simulation Library Files(s):
// altera_mf
// ============================================================
// ************************************************************
// THIS IS A WIZARD-GENERATED FILE. DO NOT EDIT THIS FILE!
//
// 13.0.1 Build 232 06/12/2013 SP 1 SJ Full Version
// ************************************************************
//Copyright (C) 1991-2013 Altera Corporation
//Your use of Altera Corporation's design tools, logic functions
//and other software and tools, and its AMPP partner logic
//functions, and any output files from any of the foregoing
//(including device programming or simulation files), and any
//associated documentation or information are expressly subject
//to the terms and conditions of the Altera Program License
//Subscription Agreement, Altera MegaCore Function License
//Agreement, or other applicable license agreement, including,
//without limitation, that your use is for the sole purpose of
//programming logic devices manufactured by Altera and sold by
//Altera or its authorized distributors.  Please refer to the
//applicable agreement for further details.
// synopsys translate_off
`timescale 1 ps / 1 ps
// synopsys translate_on
module clk_pll (
inclk0,
c0);
input  inclk0;
output  c0;
wire [4:0] sub_wire0;
wire [0:0] sub_wire4 = 1'h0;
wire [0:0] sub_wire1 = sub_wire0[0:0];
wire  c0 = sub_wire1;
wire  sub_wire2 = inclk0;
wire [1:0] sub_wire3 = {sub_wire4, sub_wire2};

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1259
