6x6矩阵键盘控制设计Verilog代码Quartus仿真

名称：6x6矩阵键盘控制设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：6x6矩阵键盘控制

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1.要求

功能就是实现六乘六键盘输入

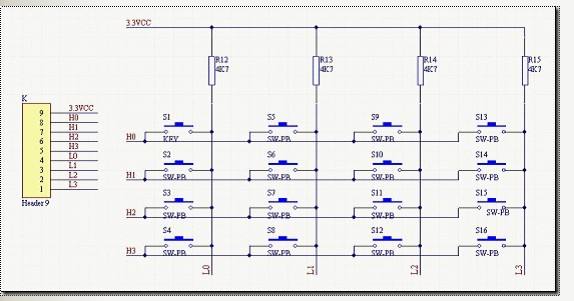

2.键盘电路,以4X4键盘为例

其中H0~H3为FPGA输出，L0~L3为FPGA输入，采用行扫描法。

在上电默认情况下，L[3:0] =1111，因为上拉了3.3V，而默认情况下H[3:0]为低电平；一旦有某一个按键被按下，则对应L会拉低。因此可以通过对每一行H输出的控制，来检索是哪一个按键被按下了。

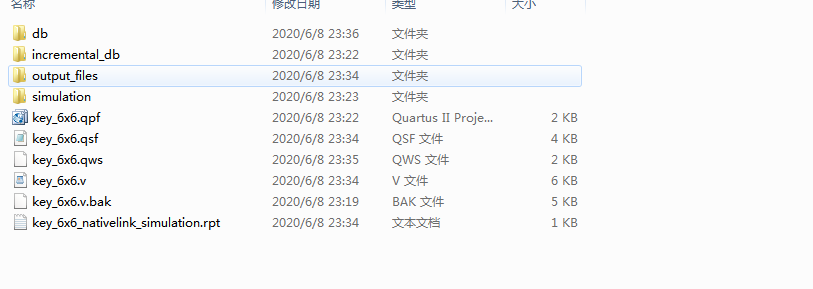

3.工程文件

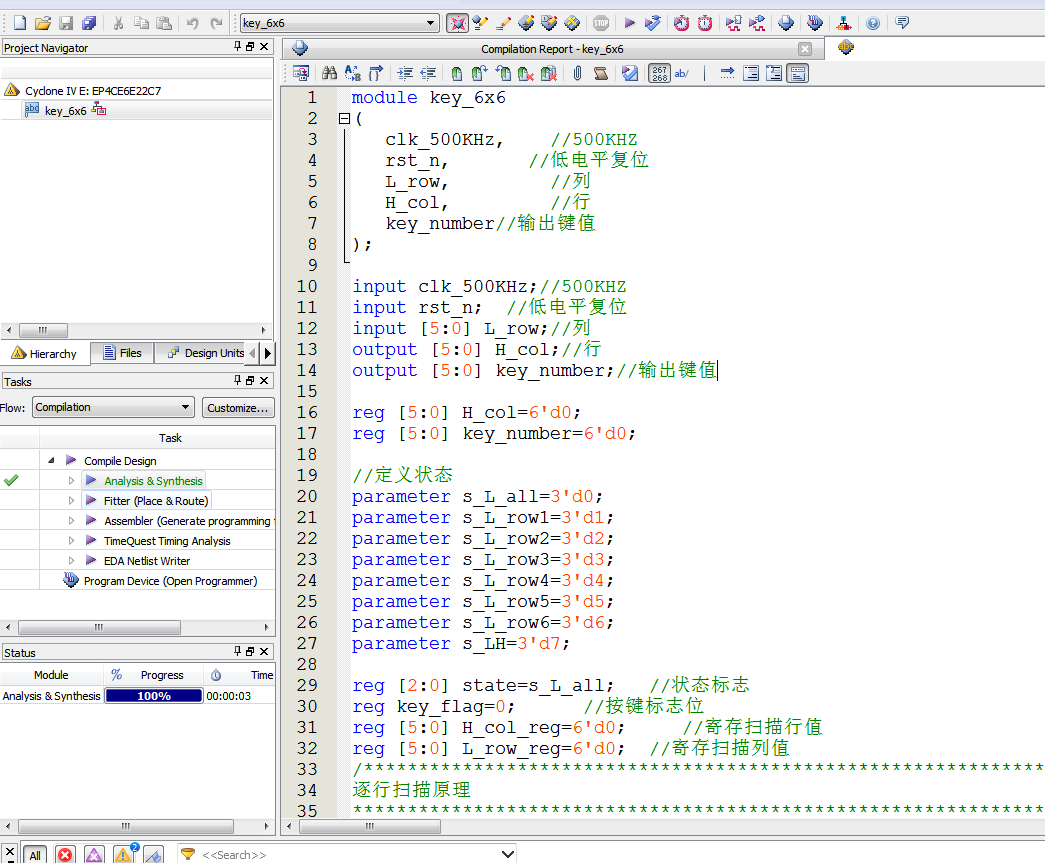

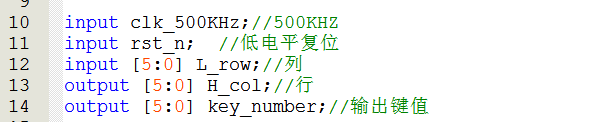

4.程序代码

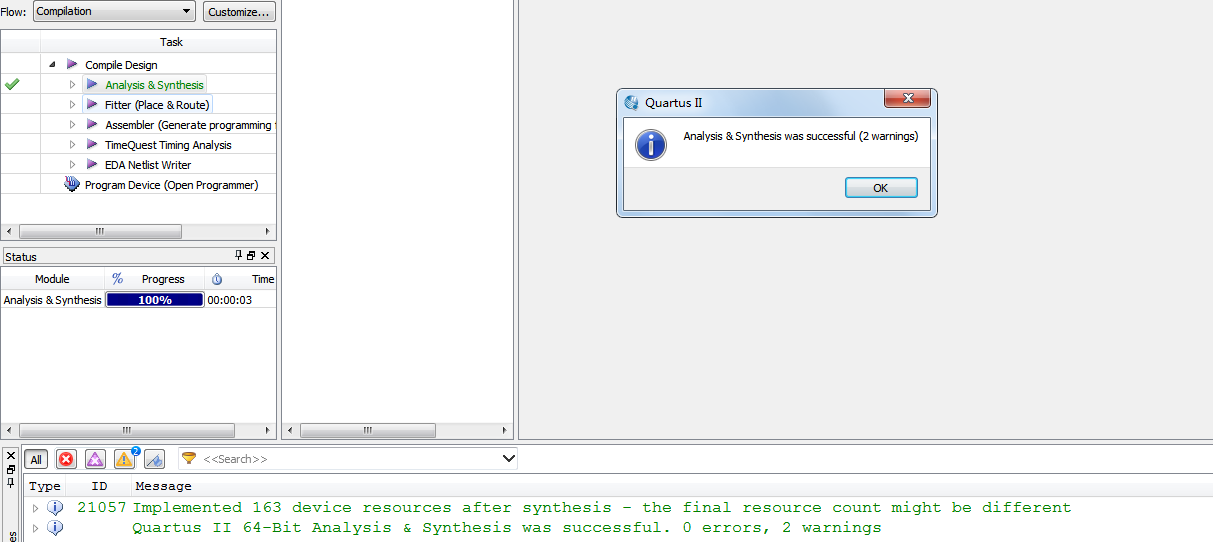

5.程序综合编译

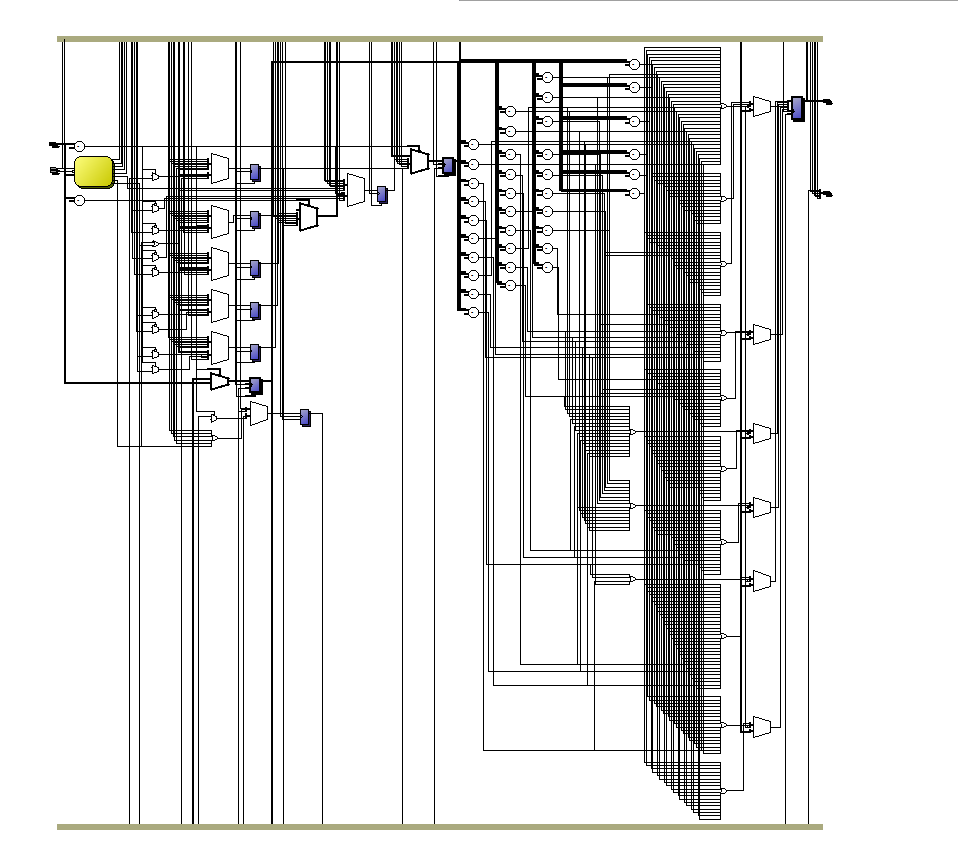

6.RTL图

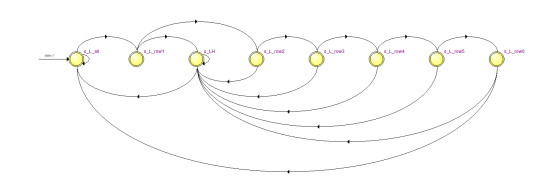

7.状态机图

8.仿真

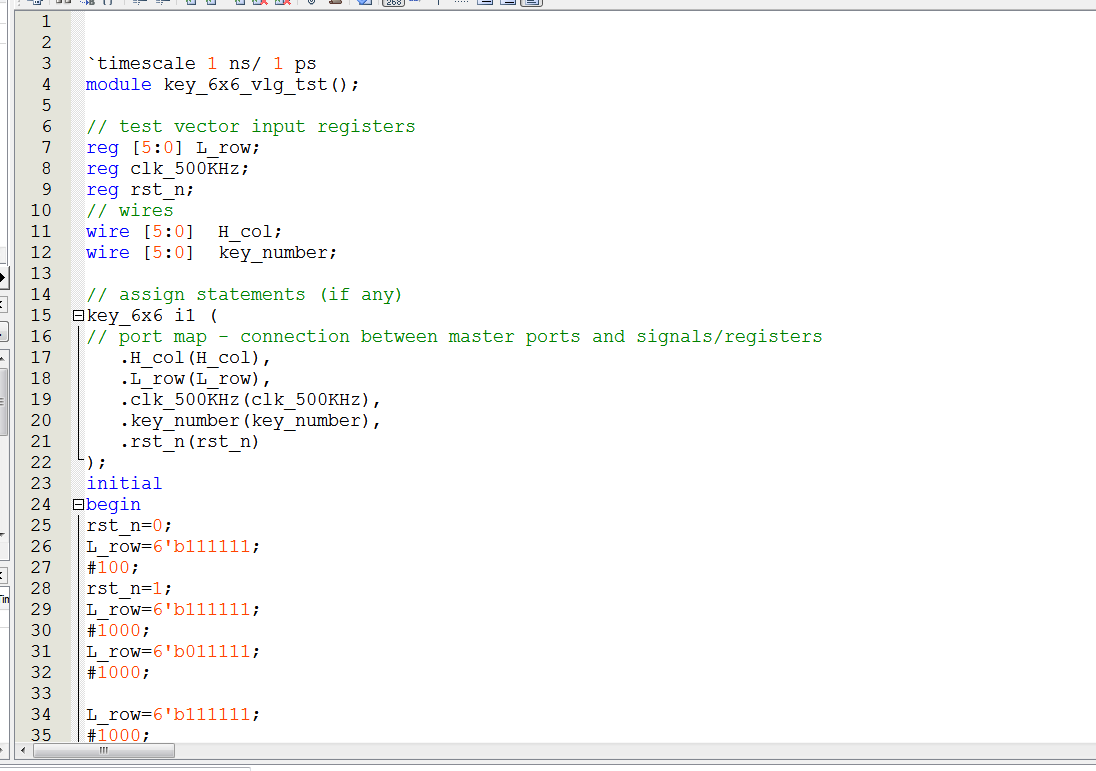

Testbench

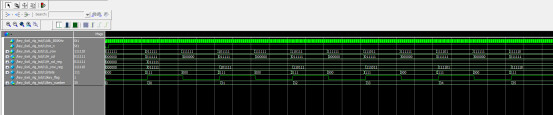

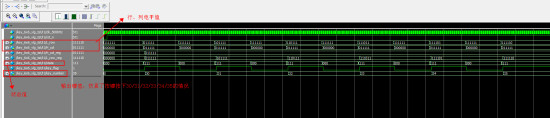

仿真图

部分代码展示:

module key_6x6
(
clk_500KHz,//500KHZ
rst_n,       //低电平复位
L_row,   //列
H_col,   //行
key_number//输出键值
);

input clk_500KHz;//500KHZ
input rst_n;  //低电平复位
input [5:0] L_row;//列
output [5:0] H_col;//行
output [5:0] key_number;//输出键值

reg [5:0] H_col=6'd0;
reg [5:0] key_number=6'd0;
//定义状态
parameter s_L_all=3'd0;
parameter s_L_row1=3'd1;
parameter s_L_row2=3'd2;
parameter s_L_row3=3'd3;
parameter s_L_row4=3'd4;
parameter s_L_row5=3'd5;
parameter s_L_row6=3'd6;
parameter s_LH=3'd7;

reg [2:0] state=s_L_all;  //状态标志
reg key_flag=0;   //按键标志位
reg [5:0] H_col_reg=6'd0;  //寄存扫描行值
reg [5:0] L_row_reg=6'd0;//寄存扫描列值
/************************************************************************
逐行扫描原理
************************************************************************/
always @(posedge clk_500KHz or negedge rst_n)
if(!rst_n)
begin
H_col<=6'b000000;
H_col_reg<=6'b000000;
L_row_reg<=6'b000000;
state<=s_L_all;
end
else
begin
case (state)
s_L_all:begin
H_col[5:0]<=6'b000000; //行输出0
key_flag<=1'b0;
if(L_row[5:0]!=6'b111111)
begin
state<=s_L_row1;
H_col[5:0]<=6'b011111;//有键按下，扫描第一行
end
else
state<=s_L_all;
end
s_L_row1:begin
if(L_row[5:0]!=4'b111111)
begin
state<=s_LH;//判断是否是第一行
end
else
begin
state<=s_L_row2;
H_col[5:0]<=6'b101111;  //扫描第二行
end
end
s_L_row2:begin
if(L_row[5:0]!=4'b111111)
begin
state<=s_LH;//判断是否是第二行
end
else
begin
state<=s_L_row3;
H_col[5:0]<=6'b110111;//扫描第三行
end
end
s_L_row3:begin
if(L_row[5:0]!=6'b111111)
begin
state<=s_LH;//判断是否是第三行
end
else
begin
state<=s_L_row4;
H_col[5:0]<=6'b111011;//扫描第四行
end
end
s_L_row4:begin
if(L_row[5:0]!=6'b111111)
begin
state<=s_LH;//判断是否是第四行
end
else
begin
state<=s_L_row5;
H_col[5:0]<=6'b111101;//扫描第五行
end
end
s_L_row5:begin
if(L_row[5:0]!=6'b111111)
begin
state<=s_LH;//判断是否是第五行
end
else
begin
state<=s_L_row6;
H_col[5:0]<=6'b111110;//扫描第六行
end
end
