基于FPGA的自动数字日历设计VHDL代码ISE SEED-XDTK_MBoard开发板

名称：基于FPGA的自动数字日历设计VHDL代码ISE  SEED-XDTK_MBoard开发板

软件：ISE

语言：VHDL

代码功能：

自动数字日历设计

在实验二的基础上,设计自动数字日历,用七段数字显示器显示年(后2位)、月、日和星期数,在计日脉冲的作用下,自动完成1-12月的月、日及星期的计数和显示。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

本代码已在SEED-XDTK_MBoard开发板验证，SEED-XDTK_MBoard开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

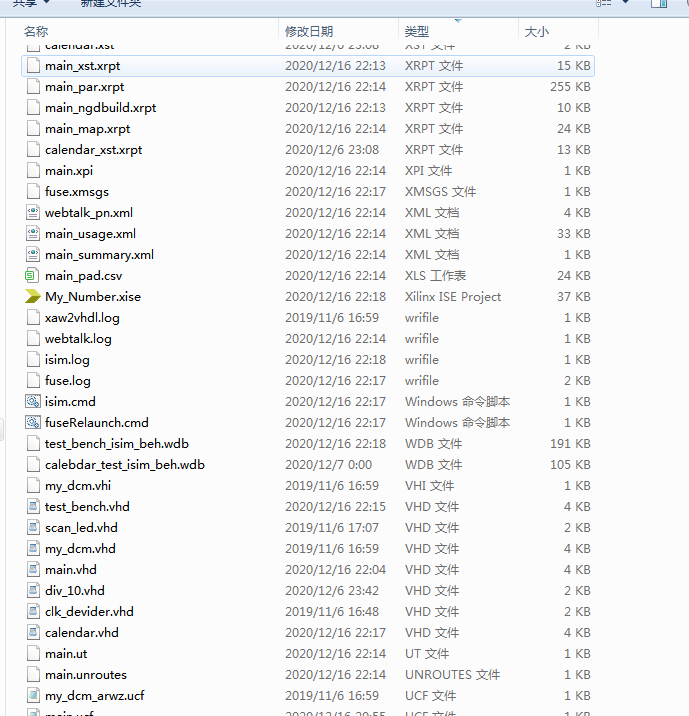

1. 工程文件

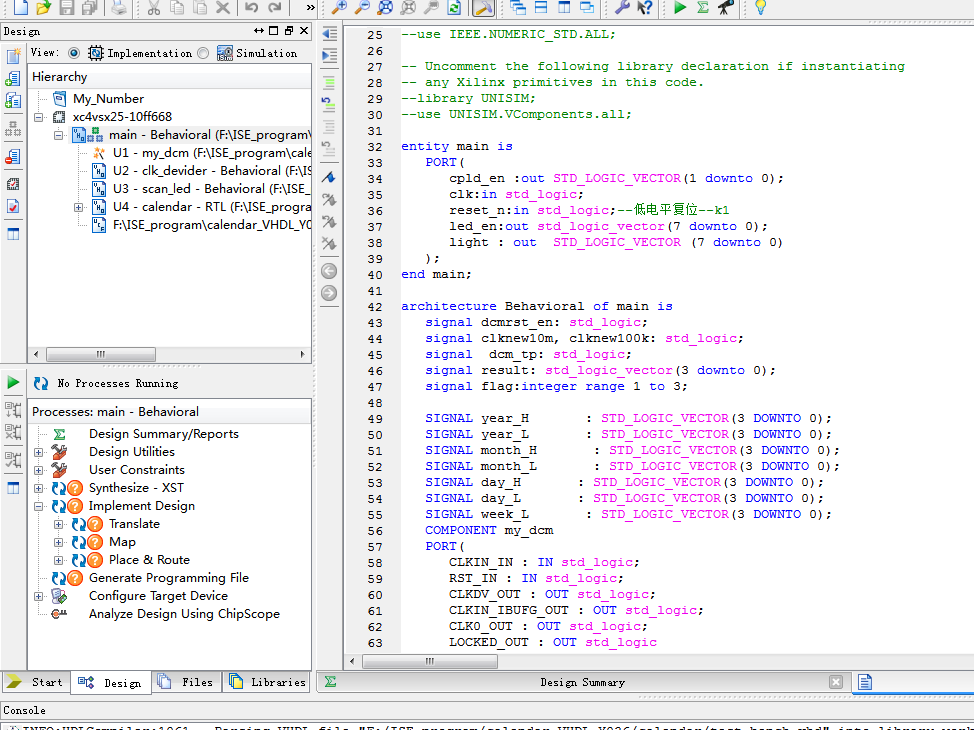

2. 程序文件

3. 管脚分配

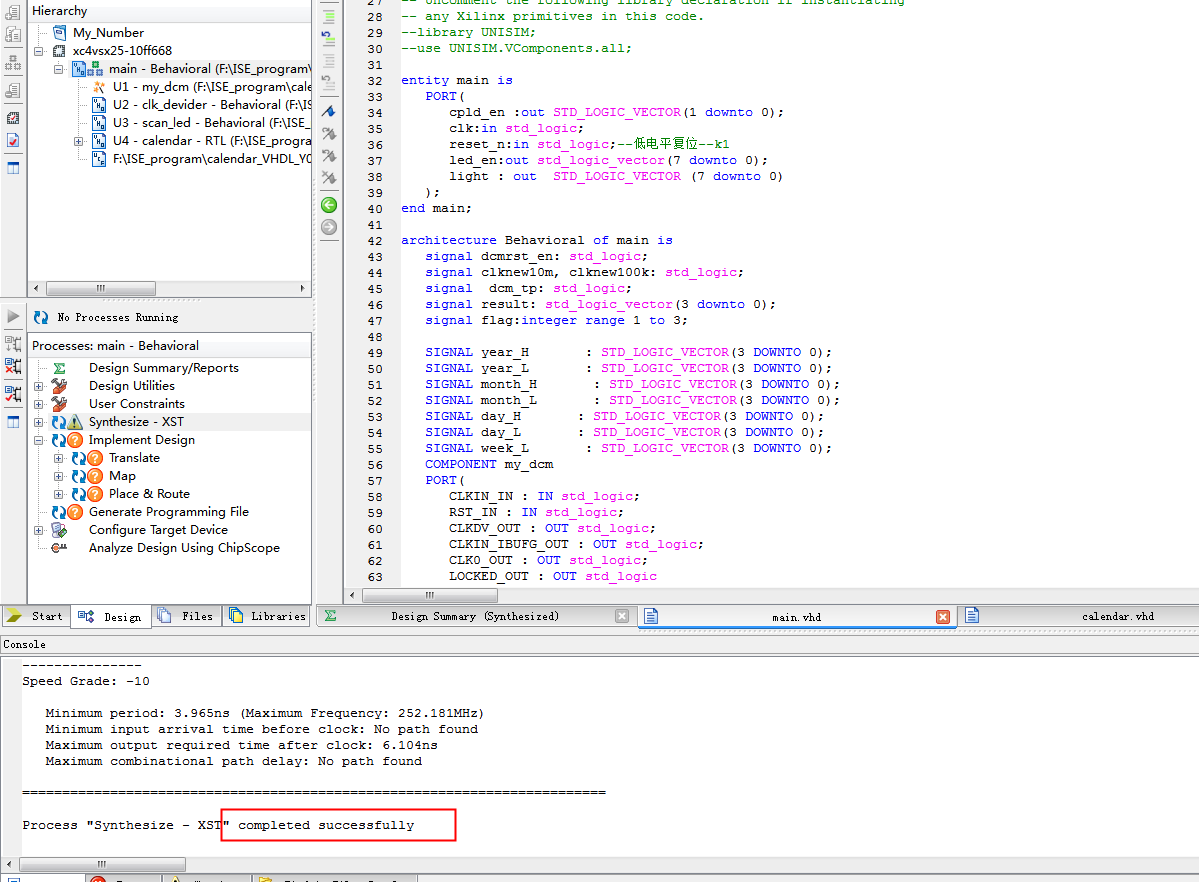

4. 程序编译

5. Testbench

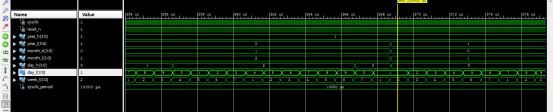

6. 仿真图

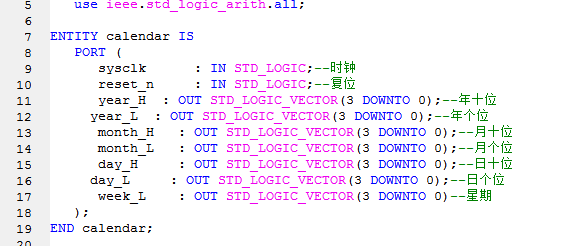

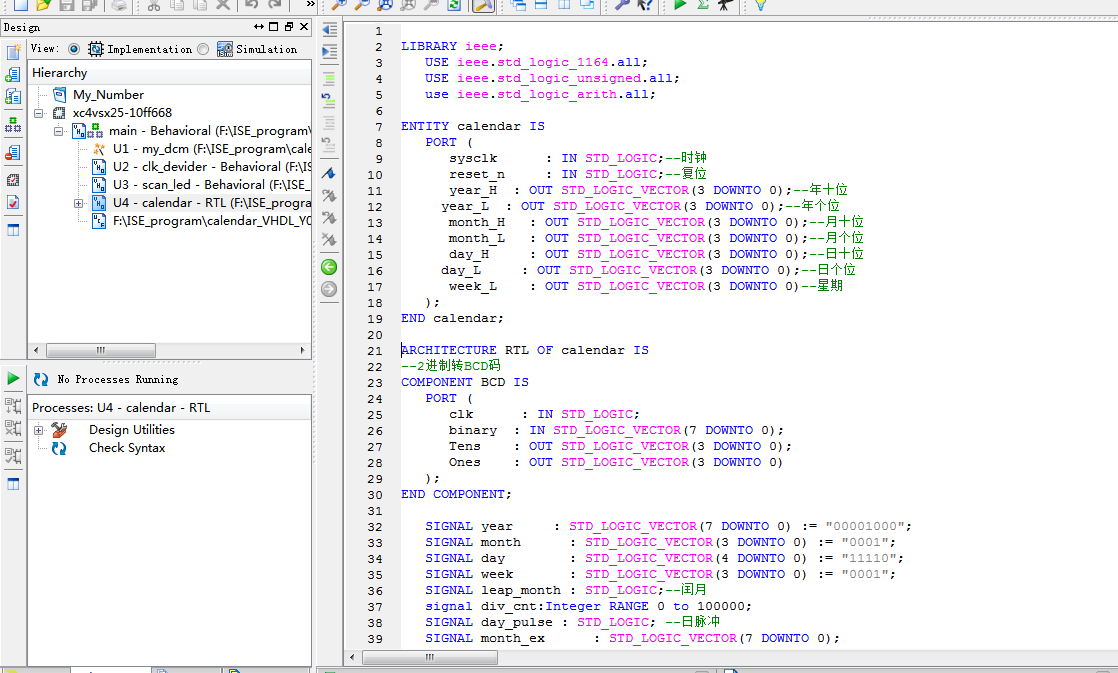

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
   use ieee.std_logic_arith.all;
ENTITY calendar IS
   PORT (
      sysclk      : IN STD_LOGIC;--时钟
      reset_n     : IN STD_LOGIC;--复位
      year_H  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--年十位
  year_L  : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--年个位
      month_H   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--月十位
      month_L   : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--月个位
      day_H     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--日十位
  day_L     : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--日个位
      week_L    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--星期
   );
END calendar;
ARCHITECTURE RTL OF calendar IS
--2进制转BCD码
COMPONENT BCD IS
   PORT (
      clk      : IN STD_LOGIC;
      binary  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
      Tens    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
      Ones    : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)
   );
END COMPONENT;

   SIGNAL year     : STD_LOGIC_VECTOR(7 DOWNTO 0) := "00001000";
   SIGNAL month      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0001";
   SIGNAL day        : STD_LOGIC_VECTOR(4 DOWNTO 0) := "11110";
   SIGNAL week       : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0001";
   SIGNAL leap_month : STD_LOGIC;--闰月
   signal div_cnt:Integer RANGE 0 to 100000;
   SIGNAL day_pulse : STD_LOGIC; --日脉冲
   SIGNAL month_ex      : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL day_ex        : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN
   PROCESS (sysclk)
   BEGIN
      IF (sysclk'EVENT AND sysclk = '1') THEN
         IF (div_cnt >= 100) THEN--仿真是将100000改小为100
--IF (div_cnt >= 100000) THEN--上板测试时为100000
            div_cnt <= 0;
            day_pulse <= '1';--1秒变一次
         ELSE
            div_cnt <= div_cnt + 1;
            day_pulse <= '0';
         END IF;
      END IF;
   END PROCESS;
   --闰月判断
   PROCESS (day, month , year)
BEGIN
IF ((day = "11100") AND NOT(((year(1 DOWNTO 0) = "00" AND year /= "00000000"))) AND (month = "0010")) THEN
leap_month<='1';
ELSIF((day = "11101") AND ((year(1 DOWNTO 0) = "00" AND year /= "00000000")) AND (month = "0010"))THEN
leap_month<='1';
ELSIF((day = "11110") AND ((month = "0100") OR (month = "0110") OR (month = "1001") OR (month = "1011")) )THEN
leap_month<='1';
ELSIF((day = "11111") AND ((month = "0001") OR (month = "0011") OR (month = "0101") OR (month = "0111") OR (month = "1000") OR (month = "1010") OR (month = "1100")))THEN
leap_month<='1';
ELSE
leap_month<='0';
END IF;
   END PROCESS;
   PROCESS (sysclk, reset_n)
   BEGIN
      IF ((NOT(reset_n)) = '1') THEN--复位
         day <= "00001";--1日
         month <= "0001";--1月
         year <= "00001010";--10
      ELSIF (sysclk'EVENT AND sysclk = '1') THEN
         IF (day_pulse = '1') THEN
            IF (leap_month = '1') THEN
               day <= "00001";
               IF (month = "1100") THEN
                  month <= "0001";
                  IF (year = "01100011") THEN
                     year <= "00000000";
                  ELSIF (month = "1100") THEN
                     year <= year + "00000001";
                  END IF;
               ELSIF (leap_month = '1') THEN
                  month <= month + "0001";
               END IF;
            ELSE
               day <= day + "00001";
            END IF;
         END IF;
      END IF;
   END PROCESS;
