基于FPGA的使用booth、移位、并行算法实现乘法器Verilog代码Quartus仿真

名称：基于FPGA的使用booth、移位、并行算法实现乘法器Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：

使用booth、移位、并行算法实现乘法器

1、使用三种方法设计8位乘法器；

2、使用booth算法实现；

3、使用移位相加算法实现；

4、使用并行相乘算法实现。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

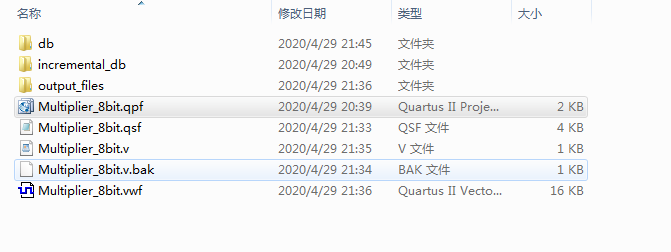

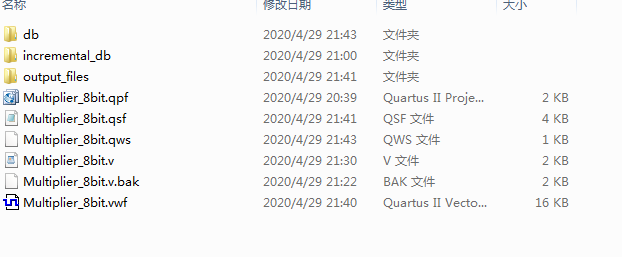

1. 工程文件

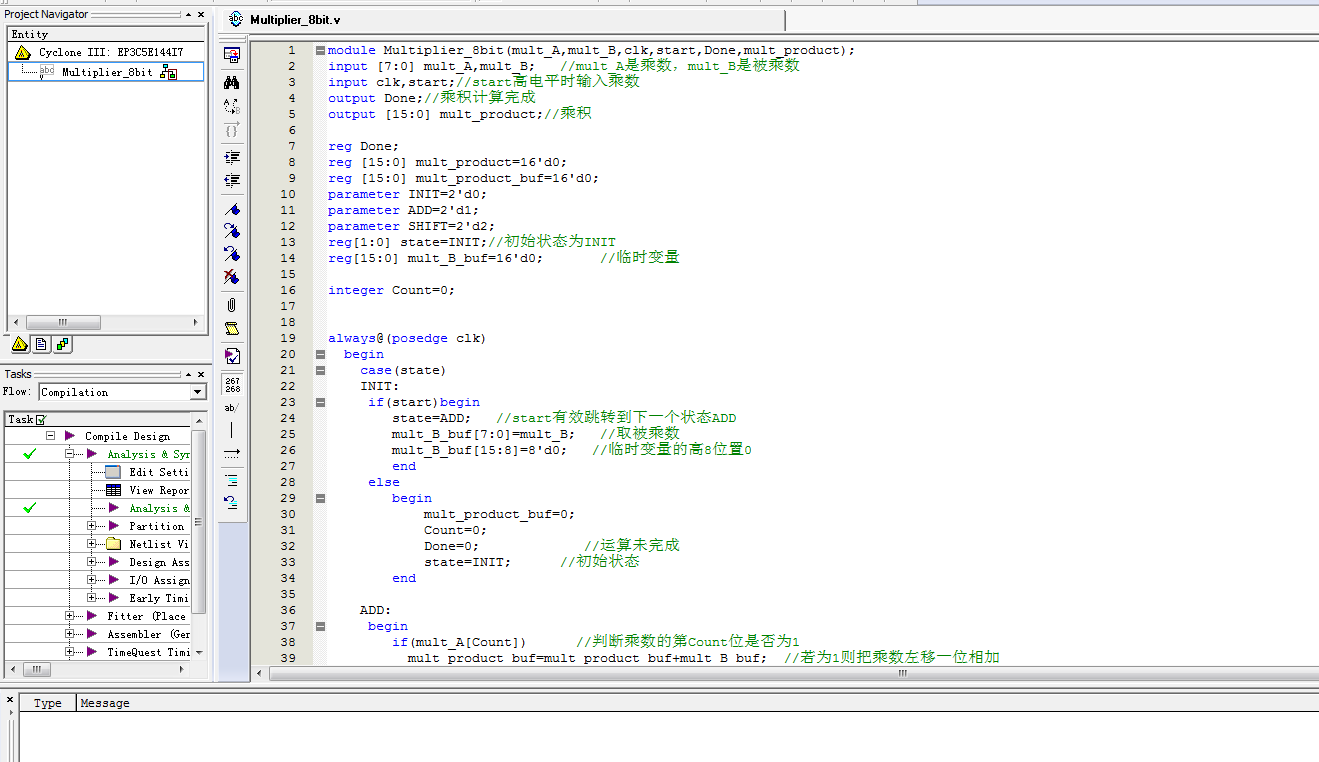

2. 程序文件

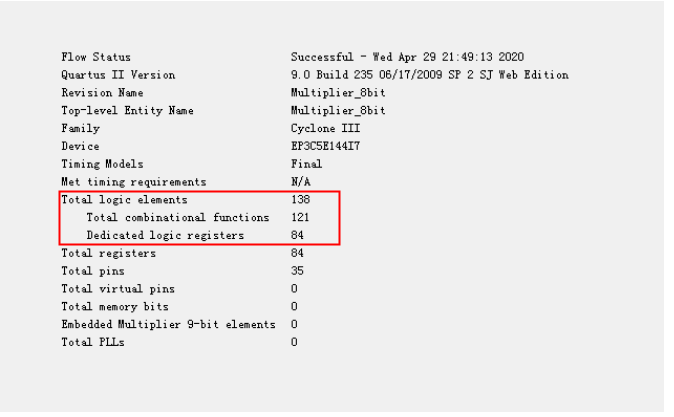

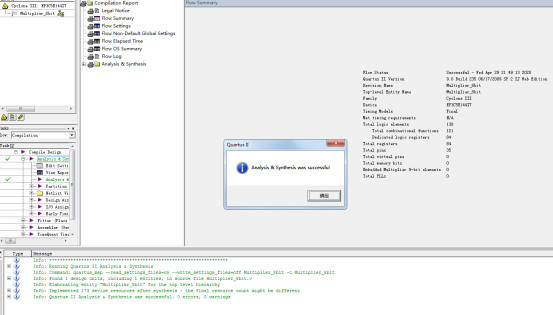

3. 程序编译

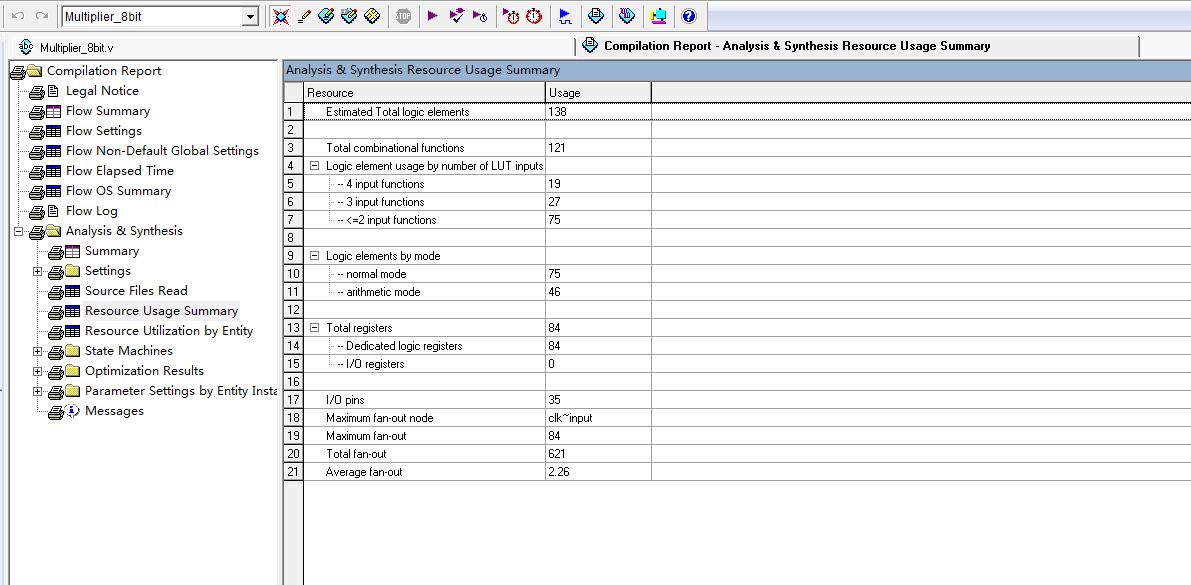

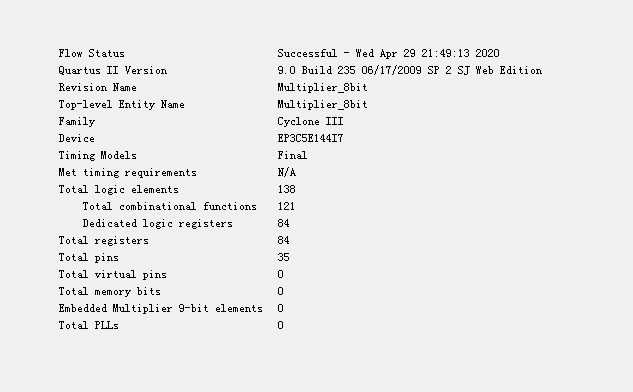

4. 资源占用

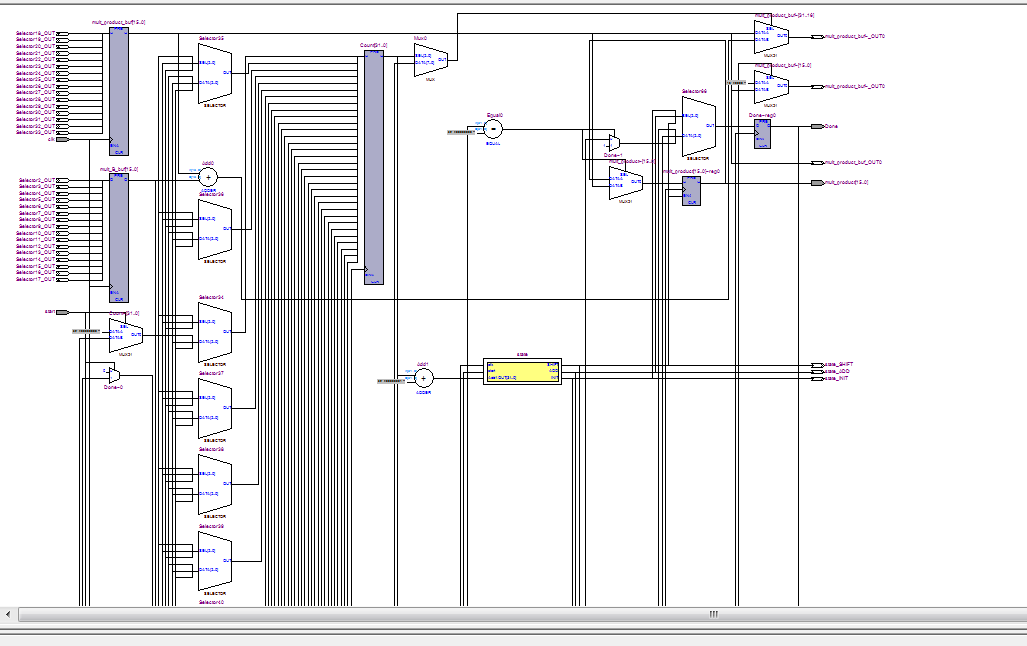

5. RTL图

6. 仿真文件

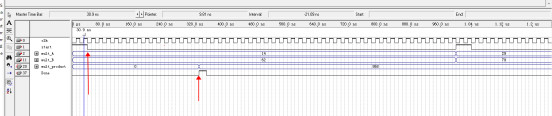

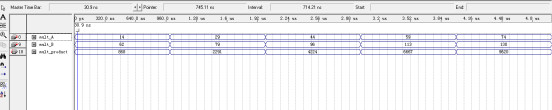

7. 仿真图

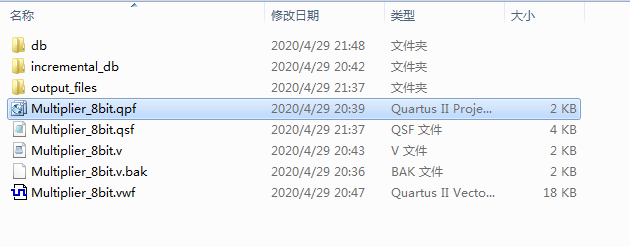

1. 工程文件

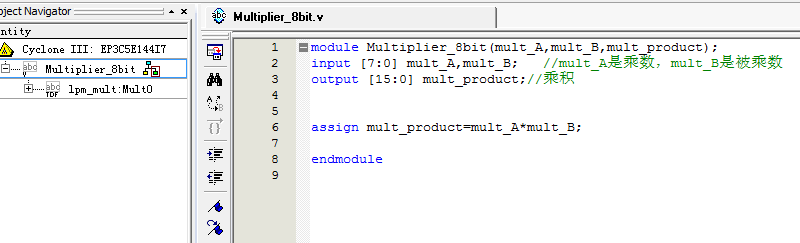

2. 程序文件

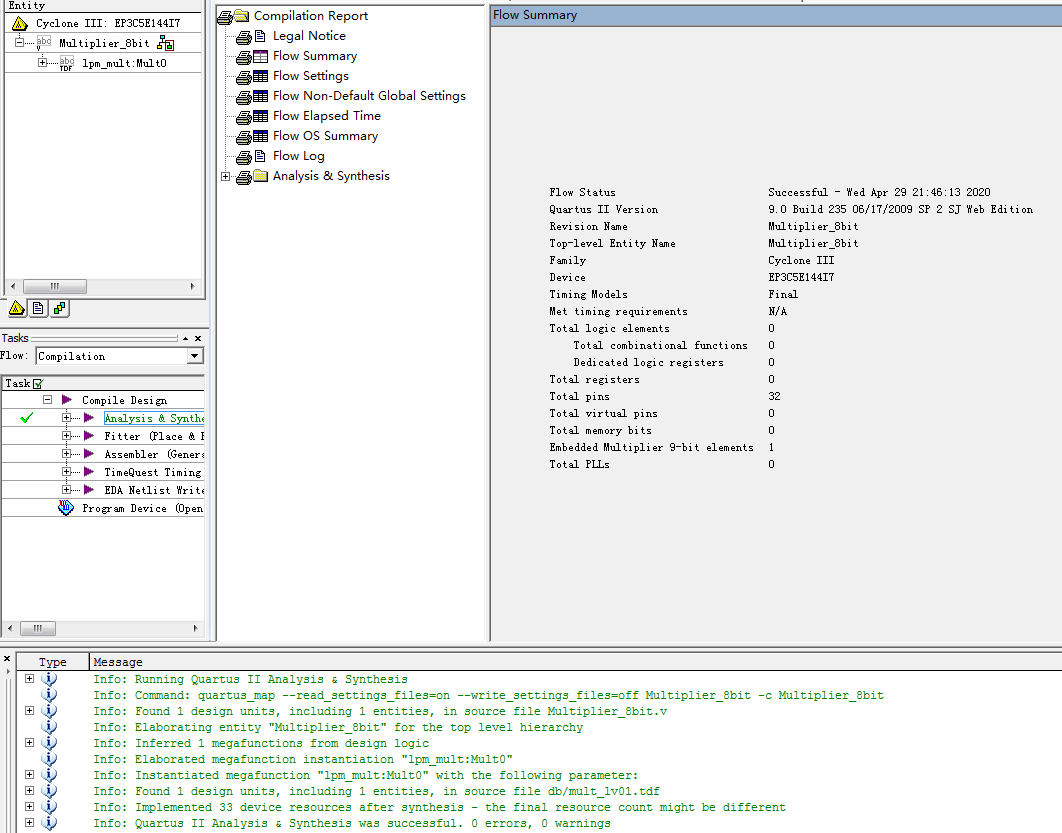

3. 程序编译

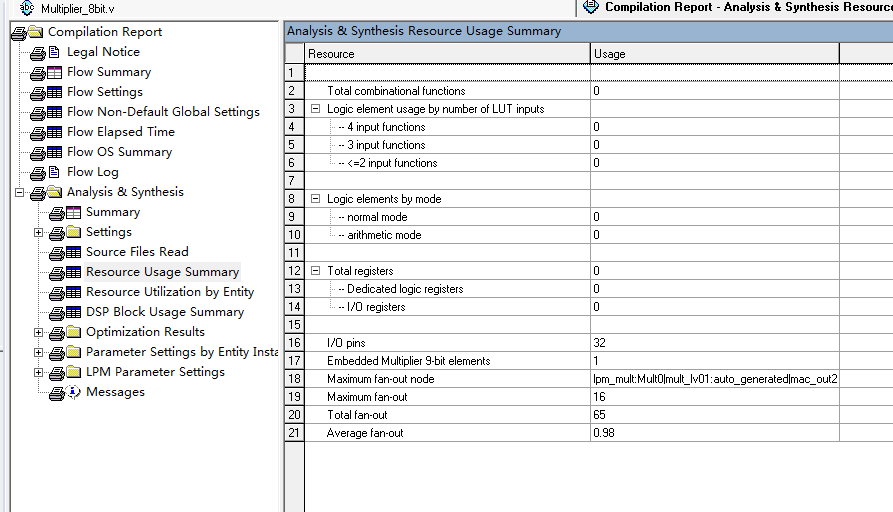

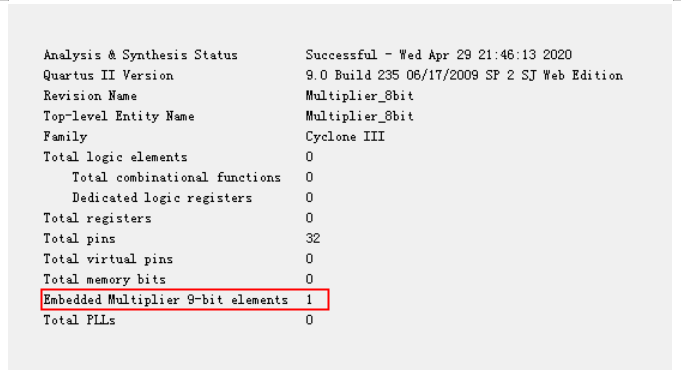

4. 资源占用

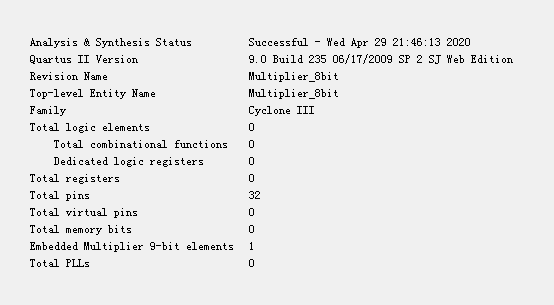

占用了内部的专用乘法器资源，没有用逻辑资源

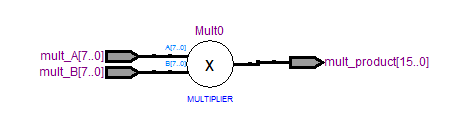

5. RTL图

6. 仿真文件

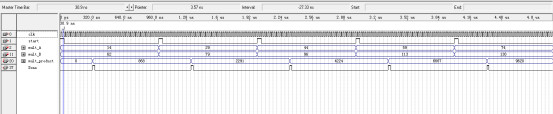

7. 仿真图

可以看到仿真结果直接计算出来，没有延迟

设计文档_booth.doc

1. 工程文件

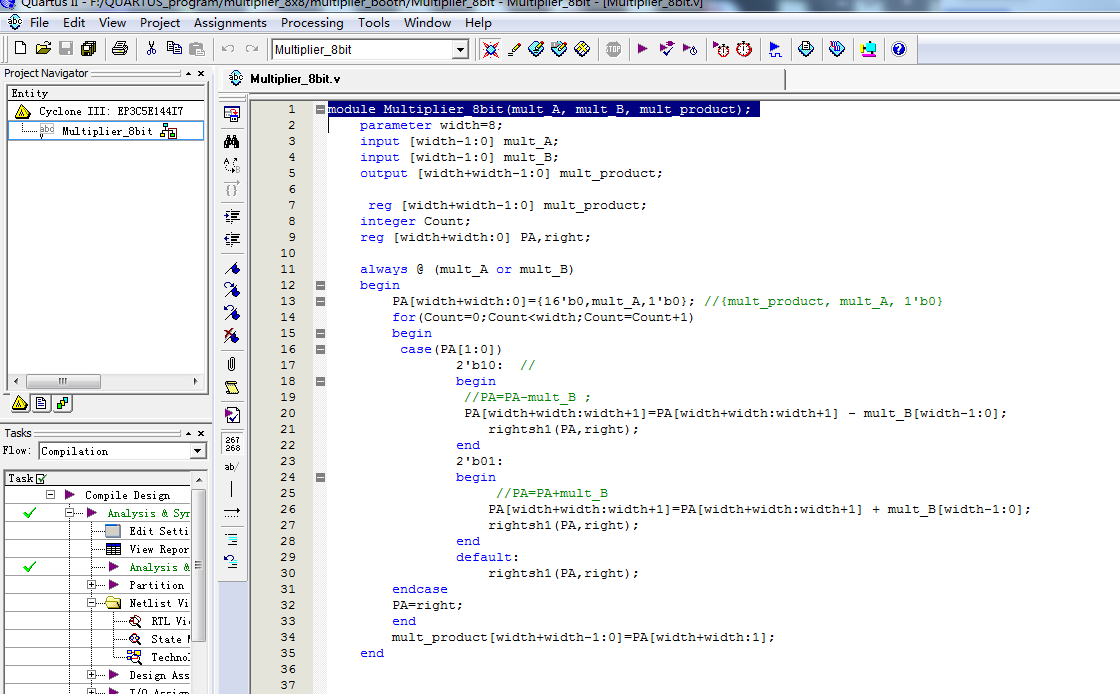

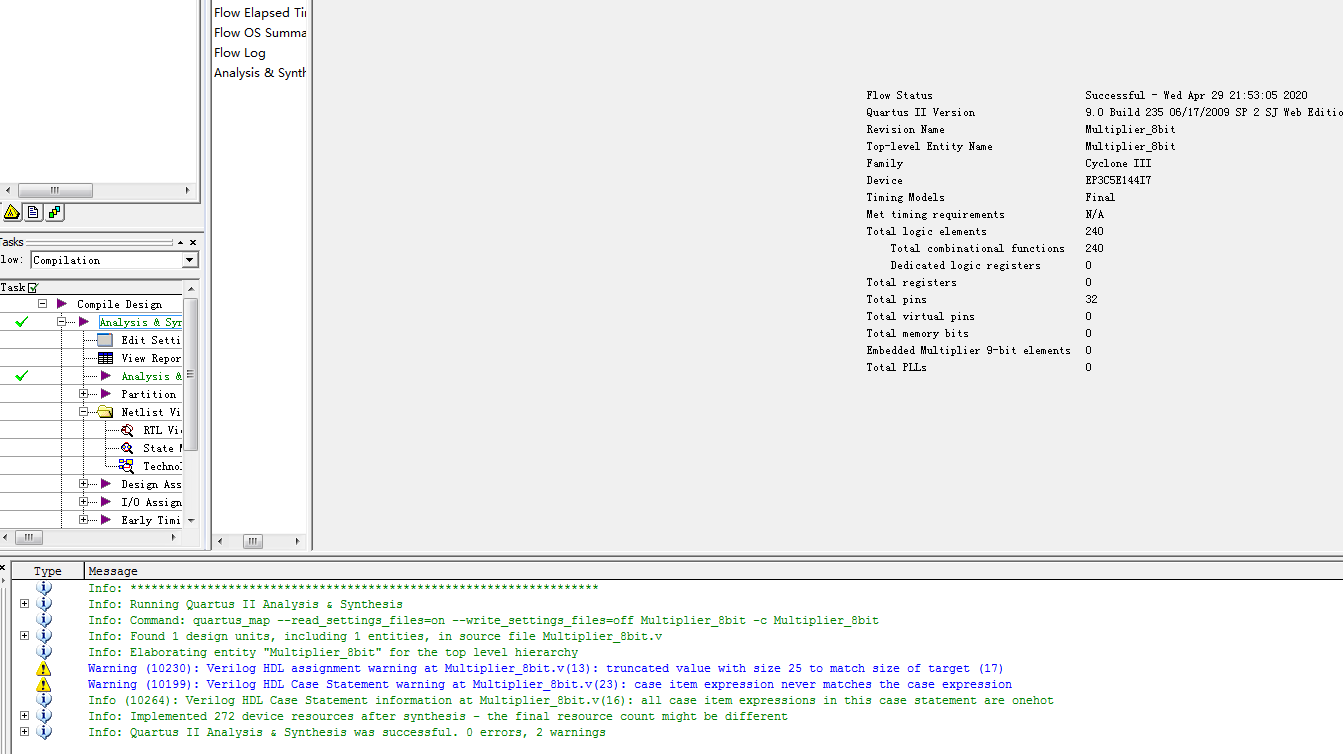

2. 程序文件

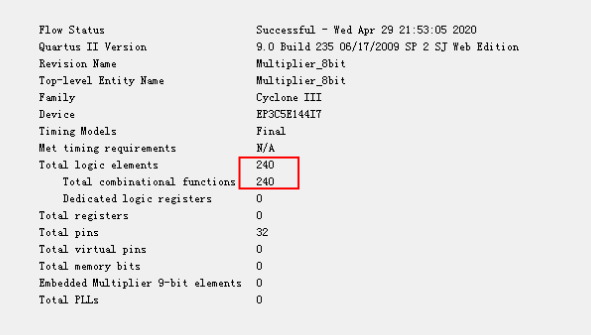

3. 程序编译

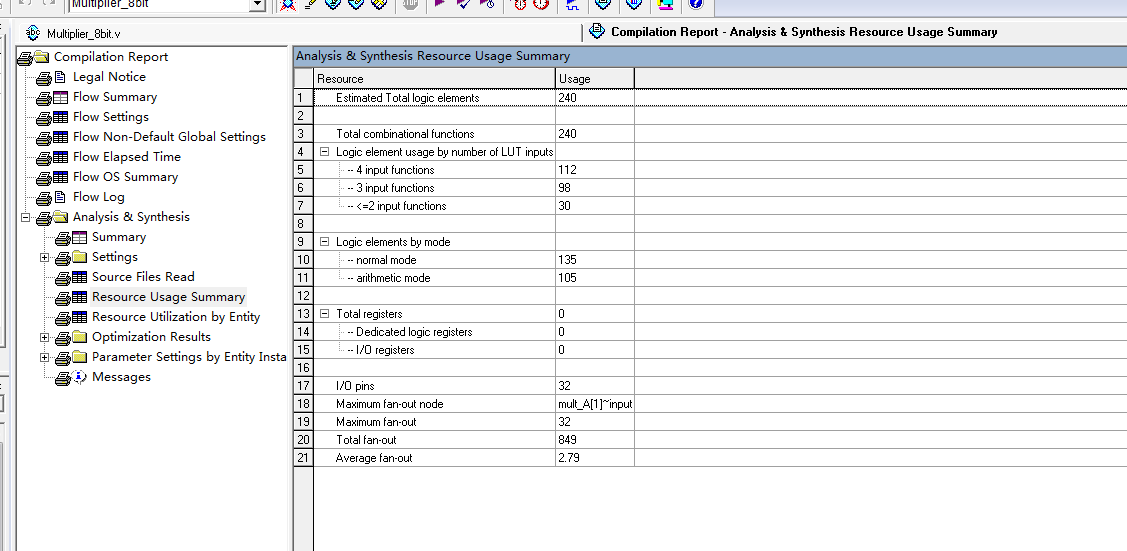

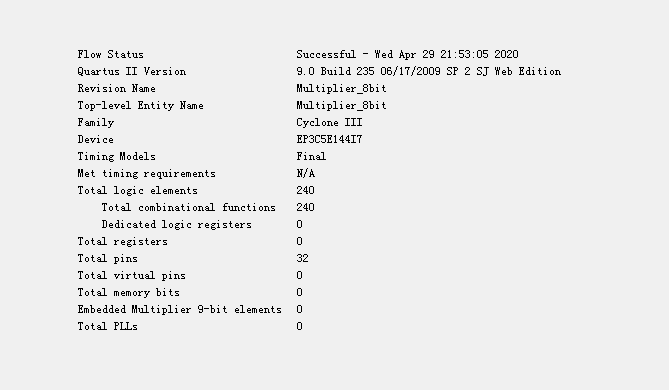

4. 资源占用

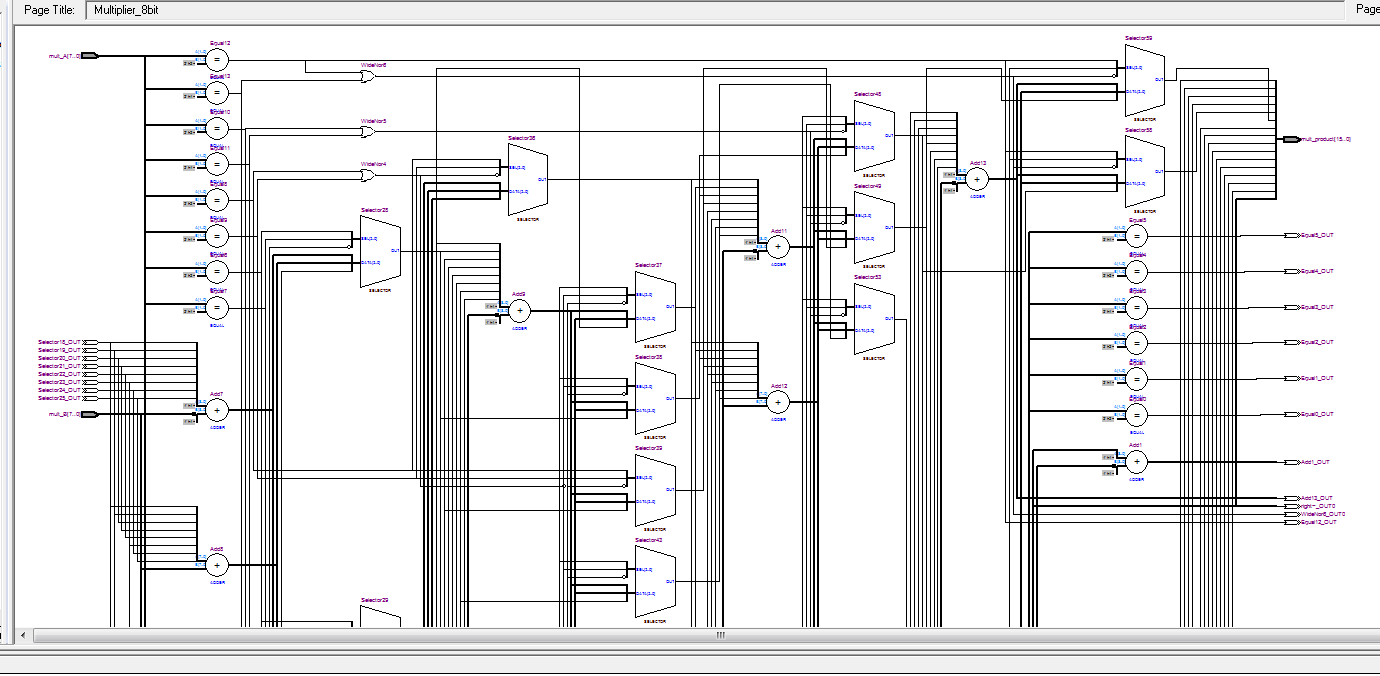

5. RTL图

6. 仿真文件

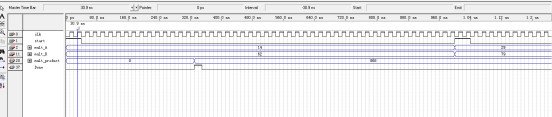

7. 仿真图

部分代码展示:

module Multiplier_8bit(mult_A, mult_B, mult_product);
parameter width=8;
input [width-1:0] mult_A;
input [width-1:0] mult_B;
output [width+width-1:0] mult_product;
reg [width+width-1:0] mult_product;
integer Count;
reg [width+width:0] PA,right;
always @ (mult_A or mult_B)
begin
PA[width+width:0]={16'b0,mult_A,1'b0}; //{mult_product, mult_A, 1'b0}
for(Count=0;Count<width;Count=Count+1)
begin
 case(PA[1:0])
2'b10://
begin
 //PA=PA-mult_B ;
 PA[width+width:width+1]=PA[width+width:width+1] - mult_B[width-1:0];
rightsh1(PA,right);
end
2'b01:
begin
     //PA=PA+mult_B
PA[width+width:width+1]=PA[width+width:width+1] + mult_B[width-1:0];
rightsh1(PA,right);
end
